Реферат



КАМЕРА ДЛЯ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ ГАЗОВЫХ СМЕСЕЙ, содержащая цилиндрический корпус, излучающий и приемный преобразователи, расположенные в основаниях корпуса, о тличающаяся тем, что, с целью повышения точности, на цилиндрической поверхности корпуса по ее образующим выполнены ряды отверстий радиусом, равным A/V, расстояние между рядами равно или кратно Д./ 2, а отверстия соседних рядов смещены относительно друг друга на величину радиуса отверстия, где X - длина ультразвуковой волны.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (И) )(51) С 01 М 29/00 с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3378373/25-28 (22) 08.01.82 (46) 07.10.83. Бюл. 937 (72) Л.Н.Гостищев, С.Е.Зайцев, В.Д.Киселев и В.Г.Любивый (53) 620.179.16(088.8) (56) 1. Авторское свидетельство СССР

Р 661327, кл. G Ol N 29/00, 1977.

2. Автоское свидетельство СССР

9 862061, кл. G 01 N 29/00, 1977 (прототип) ° (54)(57) KAMEPA ДЛЯ УЛЬТРАЗВУКОВОГО

КОНТРОЛЯ ГАЗОВЫХ СМЕСЕЙ, содержащая цилиндрический корпус, излучающий и приемный преобразователи, расположенные в основаниях корпуса, о тл и ч а ю щ а я с я тем, что, с целью повышения точности, на цилиндрической поверхности корпуса по ее образующим выполнены ряды отверстий радиусом, равным P/ ß, расстояние между рядами равно или кратно 3/ 2, а отверстия соседних рядов смещены относительно друг друга на величину радиуса отверстия, где ) — длина ультразвуковой волны.

104667J

Составитель Б.Бычков

Редактор A.Ìàêàðåâè÷ Техред Л. Микеш КорректорО.Тигор

Заказ 7721/43 Тираж 873 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5 филиал ППП Патент, г. Ужгород, ул. Проектная,4

Изобретение относится к контроль. но-измерительной технике и может быть использовано для определения малого сопержания газовой примеси в среде воздуха или инертных газов.

Известна. камера для ультразвукового контроля газовых смесей, содержащая цилиндрический корпус, излучающий и приемный преобразователи, расположенные в основаниях корпуса

p).

Недостатками являются значительные габариты камеры и низкая чувствительность при измерении малых концентраций газов (0,5-3Ъ) .

Наиболее близкой к иэобретению по )5 технической сущности является камера для ультразвукового контроля газовых смесей, содержащая цилиндрический корпус, излучающий и приемный преобразователи, расположенные в основаниях корпуса,и схему измерения разности фаэ ультразвуковых колебаний (2j .

Недостатком известной камеры является низкая точность контроля.

Цель изобретения — повышение точности контроля.

Поставленная цель достигается тем, что в камере для ультразвукового контроля газовых смесей, содержащей цилиндрический корпус, излучаю-, щий и приемный преобразователи, расположенные в основаниях корпуса, на цилиндрической поверхности корпуса по ее образующим выполнены ряды от- 35 верстий радиусом, равным g/f5, расстояние между рядами равно или кратно А/2, а отвегстия соседних рядов смещены относительно друг друга на величину радиуса отверс-. тия, где А — длина ультразвуковой волны.

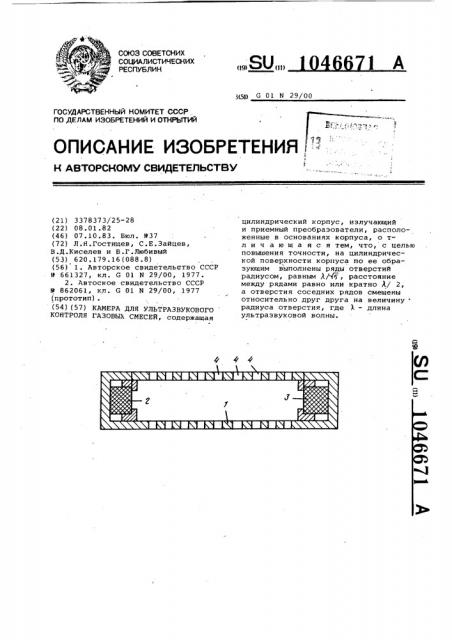

На чертеже изображена камера для ультразвукового контроля газовых смесей, общий вид.

Камера содержит цилиндрический корпус 1, в основаниях которого установлены излучающий 2 и приемный

3 преобразователи ультразвуковых колебаний.

На цилиндрической поверхности корпуса 1 по ее образующим выполнены ряды отверстий 4 радиусом, рав— ным p/ Ò. Расстояние между рядами равно или кратно A/2, а отверстия соседних рядов смещены относительно друг друга на величину радиуса отверстия, где Л вЂ” длина ультразвуковой волны.

Камера работает следующим образом.

Газовая смесь поступает в камеру отверстия 4, выполненные рядами по образующей цилиндрической поверхности корпуса 1. Излучающий преобразователь 2 излучает ультразвуковые колебания, которые воспринимаются приемным. преобразователем 3. Колебания, ранее распространяющиеся по корпусу камеры, являющиеся паразитными и приводящие к снижению точности измерений, благодаря размерам и расположению отверстий на цилиндрической поверхности корпуса камеры, не передаются в направлении приемного преобразователя.

Предлагаемая конструкция камеры обеспечивает акустическую развязку между излучателем и приемником, что приводит к повышению точности контроля.
