Вращающийся разрядник

Вращающийся разрядник

Иллюстрации

Показать все

Реферат



ВРАЩАЮЩИЙСЯ РАЗРЯДНИК, сЬаери ащий соосно установленные неподважные основные электроды, между которыми расположен неподвижный поджигающий электрод в виде диска, вращающиеся диэлектрические диски с коммутациоьными отверстиями, установленные между поджигающим и основными элек1 родами , и систему синхронизированного поджига, подключенную к поджигающему , электроду, отличающийся тем, что, с целью повышения срока службы, частоты коммутации и стабильности ера батывания, направления вращения диэлект рических дисков выбраны противоположными , причем диэлектрические диски выполнены с дополнительными отверстиями, совпадающими при совпадении коммутационных отверстий, а система сихроииз рованного поажига вьшолнена в виде .двух световодов, одни из концов которых установлены в дополнительных отверстиях диэлектрическшс дисков, а вторые концы расположены соответственно на 0 против источника света и приемника све;та , подключенного к входу фо мировате- . ля высоковольтных импульс{, выход коiToporo подключен к поджигаюшему электроду.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУ БЛИН

3(59 Н 01 Т 7/00 - ° C... .°;

У

li

Г р;

1 д:, У. " Ъ

«е

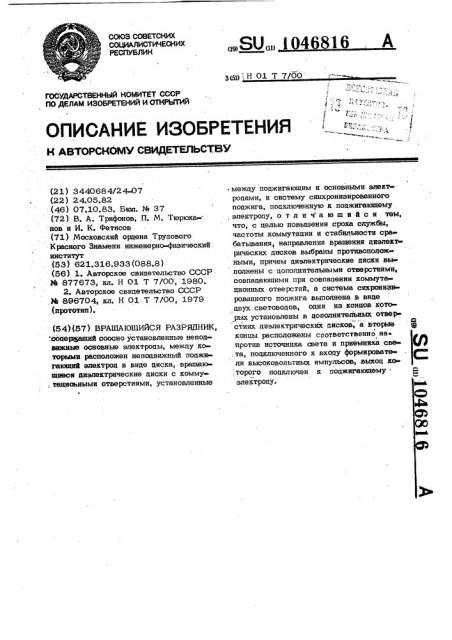

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

I с

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТЙЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (31) 3440684/24-07 (22) 24;05.82 (46) 07.10.83. Бюл. % 37 (72) B. А. Трифонов, П. М. Тюркжа . нов и И. К. Фетисов (71) Московский орцена Трудового

Красного Знамени инженерно-физический институт (53) 621.316.933 (088,8) (56) 1. Авторское свидетельство СССР

М 877673, кл. Н 01 Т 7/00, 1980.

2. Авторское свидетельство СССР

ЭЬ 896704, кл. Н 01. Т 7/00, 1979 (прототип). (54}(57) ВРАШАЮКИЙСЯ РАЗРЯДНИК, . .соцерщаший соосно установленные неподвижные основные электроцы, между которыми расположен неподвижный поджигакяцнй электрод в виде циска, врашак щиеся диэлектрические диски с комму, тециовными отверстиями, установленные

„SU,, 1046816 А

° между поджигаюшим и основными электр» родами, и систему синхрониэированного поджига, подключенную к поцжигаюшему, электроду, о т л и ч а ю ш и и с я тем, что, с целью повышения срока службы, частоты коммутации и стабильности срабатывания, направления врашения циэлекъ рических дисков выбраны противоположными, причем диэлектрические диски вы полнены с дополнительными отверстиями, совпацаюшими при совпацении коммута ционных отверстий, а система сихронизи» рованного поджига выполнена в виде . двух световодов, одни иэ концов кото» рых установлены в дополнительных отвер стиях диэлектрических дисков, а вторые

l концы расположены соответственно на против источника света и приемника cse, та, подключенного к входу формировате ля высоковольтных импульсов, выхоц ко . торого поцключен к поцжигаюшему электроду.

1046816

Изобретение относится к импульсной технике и может быть широко использова« но в экспериментальной физике.

Известен вращающийся разрядник, соцержащий соосные электроды с выступами,. вращающиеся в противоположных направлениях циэлектрические диски с равноотстоящими от оси коммутационными отверстиями, размещенные между электродами и снабженные механизмом

° перемещения ) 1 )

Однако разброс данных раэряцников, обусловленный конечностью раз иеров коммутационных отверстий и неидеальиостью поверхности электроцов, велик, !

Цель изобретения - повышение срока службы и частоты коммутации и стабил ности срабатывания, 55

Поставленная цель постигается твм, что в вращающемся раэряцнике, содержащем соосно установленные непоцвижные

Наиболее близким к прецлагаемому является вращающийся разрядник, содержащий соосно установленные неподвижные основные электроцы, мвжцу которыми расположен непоцвижный поджигающий электроц, выполненный в виде писка, вращающиеся циэлектрические диски с

C коммутационными отверстиями, установленные межцу поджигающим и основными электроцами, и систему синхронизированного поцжига, подключенную х ука занному поджигающему электроду $2(.

Система синхронизирующего поджига выполнена в вице жестко. закрепленного . на валу. коллектора, пластины которого попарно электрически соединены, и щеток, к которым поцключены послеповательно соециненные накопительный конденсатор и первичная обмотка импульсного трансформатора, вторичная обмотка которого включена между оцним из основных элехъроцов и поцжигающим электроцом.

В процессе работы при совпацвнии отверстия с выступами электродов система синхронизированного попжига формирует поджигающий импульс и происхо цит срабатывание разрядника., При работе разрядника в непрерывном режиме щетки в системе формирования

45 синхроимпульсов изнашиваются, что при вопит к увеличению разброса частоты формирования синхроимпульсов, а, следовательно, и разброса срабатывания разряцника. Кроме того, частоте срабатывания раэряцника ограничена скоростью

50 вращения диэлектрических дисков. основные электроды, межцу которыми рас, положен непоцвижный поцжигающий электроп в вице диска, вращающиеся

Пиэлектрические диски с коммутационны ми отверстиями, установленные между поцжигающим и основными электродами, и систему синхронизированного поцжига, подключенную к поджигающему электроду, направления вращения диэлектрических дисков выбраны противоположными, причем диэлектрические диски выполнены с дополнительными отверстиями, совпацающими при совпадении коммутационных отверстий, а система синхронизированного поцжига выполнена в вице двух све товоцов, одни иэ концов которых установ лалы в указанных цополнительных от.верстиях циэлектрических дисков, а вторые концы которых расположены соответственно напротив источника света и приемника света, подключенного к входу формирователя высоковольтных импульсов, выход которого подключен к поцжигающвму электроду.

На чертеже показана принципиальная конструктивная схема предлагаемого раэ ряцника.

Разряцник содержит соосно расположенные неподвижные кольцевые основные электроды 1 и 2 и кольцевой дисковый поджигающий электроц 3, вращающиеся в противоположных направлениях циэлектрические диски 4 и 5 с хоммутируемыми отверстиями 6 и 7 и дополнительными отверстиями 8 и 9, в которых установлены оцни из концов световоцов 10 и 11, напротив вторых концов которых расположены соответственно источник 12 света и приемник 13 света, поцключенный к вхоцу формирователя 14 высоковольтных импульсов, выход которого попключен к поцжигающему электроду 3.

Диэлектрические писки 4 и 5 связаны с автономными механизмами 15 и 16 . перемещвция.

Разрядник работает следующим образом.

Коммутируемое напряжение приклацы вается к основным электропам 1 и 2.

Механизмы 15 и 16 перемещения осуществляют вращение циэлектрических цисков 4 и 5. При.совпацении цополнитель» ных отверстий 8 и 9 луч света от источника 12 света попадает через световоцы 10 и 11 на приемник 13 света, который вырабатывает электрический сиг

KBJI. Формирователь 14 sblcoKoBoII6THblx импульсов усиливает сигнал с приемни1046816

Составитель Е. Бочкова

Редактор Н. Ковалева Техред Л.Пилипенко

Корректор А. Зимокосов

Подписное

Заказ 7739/50 Тираж 590

ВНИИПИ Государственного комитета СССР по цепам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 ка 13, т.е. преобразует в высоковольтный сигнал, котррый поступает на поджигающий электрод 3. Происходит срабатывание разрядника, т.е. замыкание ком мутационного канала через коммутационные отверстия 6 и 7, совпадающие однсьвременно е дополнительными отверстия» ми8и9.

Предлагаемы и разрядник позволяет увеличить ресурс работы разрядника на порядок, так как ресурс работы электрических схем в нем на порядок больше ресурса работы подвижного коллектора с трущимися щетками в прототипе. Надеж ность предлагаемого разрядника высока, так как при вращении диэлектрических дисков от автономных механизмов пе ремешения не требуется использования нескольких систем схемы совпадений.

Световая связь позволяет свести к минимуму помехи «оммутапии разрядки ка, так как приемник света можно рас положить на значительном расстоянии от источника помех и экранировать. Точ10 ность срабатывания разрядника (стабиле ность) возрастает в несколько раз, гак при одинаковых условиях точность выпов нения пластин коллектора с примыкаю» шими щетками значительйо мейьше точно

> Б сти выполнения дополнительных отверстий,
