Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51) Н 044/ 9/52

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 2445004/18-09 (22) 10,01,77 (46) 07,10.83. Бка. № 37 (72) В.И.Гуэей и P.Ã.Êîñìèíñêàÿ (53 ) 62 1,3 97 (088,8) (56) 1. Патент США ¹ 3885244, кл. 258-80, опублик. 1972 (прототип1 (54) (57) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ЦВЕТОВЫХ ВИДЕОСИГНАЛОВ, содержащее три блока вычитания, первый вход каждого из которых предназначен для подачи;одного иэ трех основных цв зтовых сигналов, а выход каждого иэ которых подключен к точке соединения двух разнополярно включенных диодов, о тл и ч а ю щ е е с я тем, что, с целью повышения быстродействия устройства, в него введен блок сравнения основных цветовых сигналов, входы которого соединены с первыми входами блоков вычитания, вторые входы которых соединены с выходом блока сравнения.

3 1046

Изобретение относится к устройствам распознавания цвета объектов по цветовому тону и чистоте цвета и может использоваться в цветном телевидении, цветной фототелеграфии для электронной цветокоррекции иэображений.

Известно устройство для формирования цветовых видеосигналов, содержащее три блока вычитания, первый вход каждого из которых предназначен для подачи од- 1О ного из трех основных цветовых сигналов, а выход каждого иэ которых подклю чен к точке соединения двух раЗнополярно включенных диодов (1), Однако быстродействие известного 15 устройства низкое .

Цель изобретения - повышение быстродействия устройства.

Указанная цель достигается тем, что в устройство дпя формирования цветовых, 20 видеосигналов, содержащее три блока вычитания, первый вход каждого иэ которых предназначен для подачи одного из трех основных цветовых сигналов, а выход каждого иэ которых подключен к точ-25 ке соединения двух разнополярно включен ных диодов, введен блок сравнения основных цветовых сигналов, входы которого соединены с первыми входами блоков вычитания, вторые входы которых соединены З

jc выхопом блока сравнения.

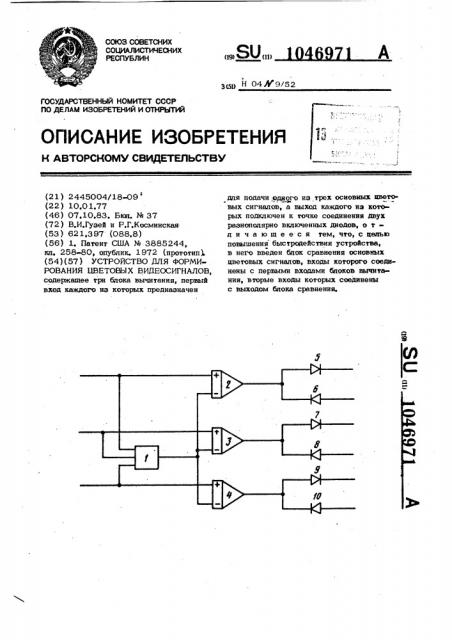

На чертеже представлена принципиальная электрическая схема предлагаемого устройства.

Устройство для формирования цветовых, видеосигналов содержит блок 1 сравнения .основных цветовых сигналов, три блока

971 3

2 4 вычитания и шесть диодов 5-10, включенных разнополярно.

Устройство работает следующим образом.

Три цветоделеннЬ х сигнала: пурпурный, желтый и гопубой, каждый из которых по отношению к двум остальным может иметь максимальное минимальное или промежуточное значение, подаются на входы блока 1, выдепяющего цветоделенный .сигнал промежуточного значения, Ввщеленный сигнал поступает на инвертирующие входы блоков 2-4 вычитания, исходные цветоделенные сигналы - на неинвертирующие входы блоков 2-4 вычитания. Разности цветоделенных сигналоь с выделенным сигналом промежуточного- значения, образую&неся на выходах блоков 2-4 вычитания подвергаются разделению по знаку диодами 5-10. Положительные сигналы на выходах диодов 5, 7 и 9 пропорциональны чистоте соответст- венно пурпурного, желтого, голубого цветов, отрицательные сигналы на выходе диодов 6, 8 и 10 пропорциональны соог ветственно чистоте зеленого, синего, красного цветов.

Так как сигнал,, имеющий промежуточное значение, участвуе в получении каждого из сигналов чистоты цвета при образовании разностей, катичество линейных операций, необходимых для получения каждого сигнала чистоты цвета, сокращается до одной операции вычитания, à для получения шести сигналов чистоты -. до трех операций вычитания, что значительно повышает быстродействие устройс тва.
