УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ТВЕРДЫХ МАТЕРИАЛОВ, содержащее заполненный мелющими телами вращающийся корпус, внутри которого на горизонтальных неподвижных опорах закреплена отражательная плита, отличающееся тем, что, с целью интенсификации гащения колебаний корпуса, снижения его износа и уровня щума, отражательная плита расположена в нижней части корпуса в месте падения щароматериальной загрузки под острым углом к горизонтальной плоскости.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSU ÄÄ 1047515

g(5g В 02 С 17/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3358474/29-33 (22) 08.10.81 (46) 15.10.83. Бюл. № 38 (72) А. М. Коробочко и Э. М. Фридман (71) Ленинградский ордена Трудового Красного Знамени инженерно-строительный институт (53) 621.926.5 (088.8) (56) 1. Авторское свидетельство СССР № 241970, кл. В 02 С 17/10, 1968.

2. Авторское свидетельство СССР № 837404, кл. В 02 С 17/10, 1979 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ

ТВЕРДЫХ МАТЕРИАЛОВ, содержащее заполненный мелющими телами вращающийся корпус, внутри которого на горизонтальных неподвижных опорах закреплена отражательная плита, отличающееся тем, что, с целью интенсификации гашения колебаний корпуса, снижения его износа и уровня шума, отражательная плита расположена в нижней части корпуса в месте падения шаром атериальной загрузки под острым углом к горизонтальной плоскости.

1047515

Состанител ь Н. Бибина

РедакторЛ. Алексеенко Техред И. Верее Корректор О. Билак

Заказ 7801/6 Тираж 622 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для обработки материалов и может быть использовано в обогатительной, химической и металлургической промышленности.

Известна кольцевая мельница, содержащая корпус с мелюгцими телами, внутри 5 которого укреплена отражательная плита (1).

Наиболее близким к предлагаемому является устройство для обработки твердых материалов, содержащее заполненный мелющими телами корпус, внутри которого на горизонтальных неподвижных опорах укреплена отражательная плита (2).

Недостатками указанных устройств являются колебания корпуса, которые приводят к повышенным износу и уровню шума, вызванные тем, что мелющие тела и материал ударяются об отражательный экран, а затем падают вниз, ударяясь о корпус барабанной мельницы. Этот второй удар приводит к колебаниям корпуса.

Цель изобретения интенсификация 20 гашения колебаний корпуса, снижение износа и уровня шума.

Указанная цель достигается тем, что в устройстве для обработки твердых материалов, содержащем заполненный мелющими телами вращающийся корпус, внутри которого на горизонтальных неподвижных опорах укреплена отражательная плита, последняя расположена в нижней части корпуса в месте падения шароматериальной загрузки под острым углом горизонтальной плоскости.

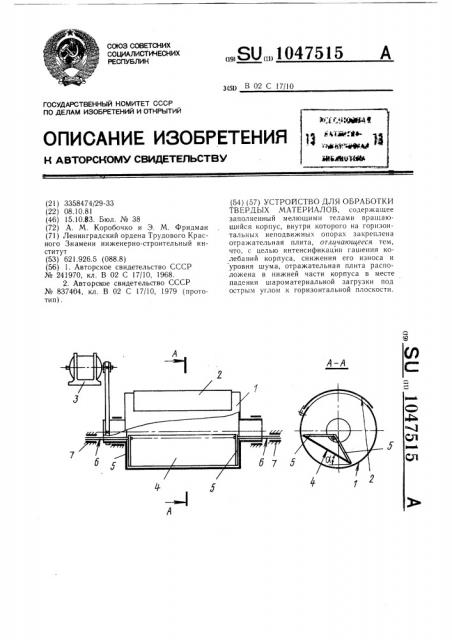

На чертеже схематически показано устройство для обработки материалов.

Устройство содержит корпус 1 с загрузочно-разгрузочным приспособлением 2, привод 3 и неподвижную отражательную плиту 4, подвешенную на стяжках 5. Стяжки

5 крепятся к балкам 6. закрепленным в корпусе 1 в неподвижных опорах 7. Угол наклона плиты 4 к горизонтальной плоскости с оста вл я ет 20-30 .

Работа устройства для обработки твердых материалов осуществляется следующим образом.

Корпус устройства приводится во вращательное движение приводом 3. Загруженный в корпус 1 материал и металлические шары увлекаются во вращательное движение вместе с корпусом l. После подъема на некоторую высоту происходит их отрыв от корпуса 1 и падение на неподвижную отражательную плиту 4. Так как плита 4 непосредственно с корпусом 1 не соприкасается, энергия удара ему не передается, что приводит к значительному снижению шума в сравнении с известным устройством (лабораторные испытания показали, что шум снижается на 15-20 дБ) . Поскольку плита 4 имеет наклон, тела, падающие на нее, съезжают и входят в контакт с корпусом 1 без удара.

Выбор угла наклона плиты 4 определяется тем, что при углах 6 (20 обрабатываемые тела плохо съезжают с нее и накапливаются на ней (что ведет к замедлению процесса обработки). При углах aL) 30 тела соскальзывают по плите с большой скоростью и производят удар по корпусу (что ведет к излучению шума всем корпусом устройства).

При использовании вибропоглощающего покрытия, например вибропоглощающих мастик «Антивибрит», ШВИМ-18, ВД-17 и т.п. наносимого на плиту 4 снизу, акустический эффект повышается еше на 3-5 дБ.

Для увеличения срока службы плиты 4, подвергающейся интенсивной ударной нагрузке, верхнюю ее плоскость целесообразно защитить бронефутеровочным щитом.

Таким образом, использование устройства позволит резко снизить шум процесса обработки твердых тел.

Кроме того, можно значительно облегчить или вовсе отказаться от использования футеровочных покрытий корпуса шаровых мельниц, так как корпус мельницы прямым ударам уже подвергаться не будет.
