Реферат



ВАЛОК ДЛЯ ВИНТОВОЙ ПРСЖА1ЖИ НА ТРЕХВАЛКОВОК СТАНЕ, содержащий последовательно расположенные по длине бочки участок захвата, многоконусный выпуклый обжимной греббнь и калибрующий выходной участок, о т л ичающийся тем, что, с целью улучшения проработки структуруы и повышения качества поверхности сплошной заготовки, конус обжимного гребня у вершины выполнен с углом наклона образующей к образующей калибрующего выходного участка в ,5 раза меньшим, чем угол наклона образующей конусагребня у основания . -(1 СП У1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБ ЛИК (19) (П) А

З(50 В 21 В. 19/02 В 21 В 27 02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

hO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ 1

; (у((с„

ОПИСАНИЕ ИЗОБРЕТЕНИЯ -" н . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,(21) 2573524(22-02 (22) 23.01.78 (46)15.10.83. Бюл. Р 38 (72)И. Н. Потапов, Е. A. Харитонов и В. Я. Зимин (71)Московский ордена Трудового Красного Яйамени институт стали и сплдноэ (53)621. 771. 07(088.8) (56)1. Авторское свидетельство СССР . В 540689, кл . В 21 В 27/02, 1975.

2. Авторское свидетельство СССР

В 441055, кл. В 21 В 19/06, 1972. (54)(57) ВАЛОК ДЛЯ ВИНТОВОЙ ПРОКАТКИ

HA ТРЕХВАЛКОВОИ. СТАНЕ, содержащий последовательно расположенные по длине бочки участок захвата, многоконусный выпуклый обжимной гребень и калибрующий выходной участок, о т л ич а ю шийся тем, что, с целью улучшения проработки структуры и повышения качества поверхности сплошной заготовки, конус обжимного гребня у вершины выполнен с углом наклона образующей к образующей калибрующего выходного участка в 1,"52,5 раза меньшим, чем угол наклона обраэукщей конуса гребня .у основания.

1047556

Изобретение относится к обработке металлов давлением и касается калибровки валков стана винтовой прокатки.

Известен валок стана винтовой прокатки, состоящий иэ конического учаетка захвата, деформирующего гребня с 5 углом наклона образующей к оси про-. катки 20-30 и участка раскатки (ка-: либруюцего участка) (1).

Процесс винтовой прокатки в трехвалковом стане вследствие особенно- 1О стей напряженно-деформированного состояния характеризуется неравномерностью распределения деформации по поперечному сечению раската, которая зависит от величины частных обжатий обжатие за 1/3 оборота заготовки).

Чем больше частные обжатия, тем более равномерно распределяется деформация по сечению, а следовательно, лучше проработка структуры металла.

Для увеличения частных обжатий необходимо повышать угол подачи и угол наклона образующей деформирующего гребня к оси прокатки, а также.его высоту.

Наибольшие частные обжатия на деформирующем гребне реализуются в том случае, когда ширина гребня равна 1/3 шага подачи,. В этом .случае абсолютное. частное обжатие равно высоте гребня.

В известном валке с углом наклона образующей деформирующего гребня к оси прокатки 10-30 величина частных обжатий не превышает 15-203. Это связано с тем, что при увеличении высоты гребня его длина становится . больше 1/3 шага подачи, что не позво. ляет повышать частные обжатия.

Наиболее близким к предлагаемому по, технической сущности является 4О валок стана винтовой прокатки, вклю-. чаюций захватной многоконусный выпуклый обжимнОй гребень, раскатной и .выходной участки f2).

Увеличение угла наклона образуюцей одноконусного обжимного участка до 42 или образующих многоконусного обжимного участка до 35-42 позволяет несколько повысить частные обжатия.

Однако при прокатке на больших углах подачи, когда ширина обжимного участка меньше трети шага, эффективность проработки структуры существенно снижается. Действительно, в этом случае металл из-под деформирующего гребня эа следующий цикл деформации поступа ет как калибрующий участок. Так как образуЮцая этого участка параллельна .; оси прокатки, сопротивление истечению металла в осевом направлении не-:60 значительно..Это приводит к изменению, соотношения. радиальной и осевой де- / формации металла, вышедшего из-под ( гребня в сторону увеличения послед-

;ней. уменьшение радиальной дефс рмации приводит к ухудшению проработки структуры металла ° Кроме того, слои металла, вышедшего из основания гребня (периферийная часть раската, получают на калибрующем участке осевую деформацию, -в то время как металл, прилежащий к готовому прутку, практически не деформируется. Это связано с тем,, что готовый пруток играет роль жесткого сердечника и препятствует истечению в осевом направлении прилежащих к нему слоев. Геремещение эа цикл деформации периферийных слоев металла на величину больше ширины гребня приводит к образованию наплывов на поверхности раската, которые при последующей обработке на калибрующем участке преврацаются в плены, что значительно снижает качество проката. Прокатку на валках с углом наклона образующих обжимного участка 35-42 необходимо вести при пониженных углах подачи, чтобы 1/3 шага была меньше ширины гребня (при раскате гильз применяются углы 7-9 ), что значительно снижает эффективность и равномерность проработки структу.ры металла вследствие малой величины частных обжатий.

Целью изобретения является разра= ботка калибровки валка стана винтовой прокатки, который позволяет улучшить проработку структуры металла и улучшить качество наружной поверхности сплошной. заготовки или прутков.

Поставленная цель достигается тем, что у валка, содержащего последова-. тельно расположенные по длине бочки участок захвата, многоконусный вы-. пуклый обжимной гребень и калибрую- щий выходной участок, конус обжимного гребня у..вершины выполнен с углом наклона образующей к образующей калибрующего выходного участка в 1,5-;, 2,5 раза меньшим, чем .угол наклона образующей конуса гребня у основания.

Такой валок позволяет обеспечить проработку структурй сплошной заготовки. при прокатке.

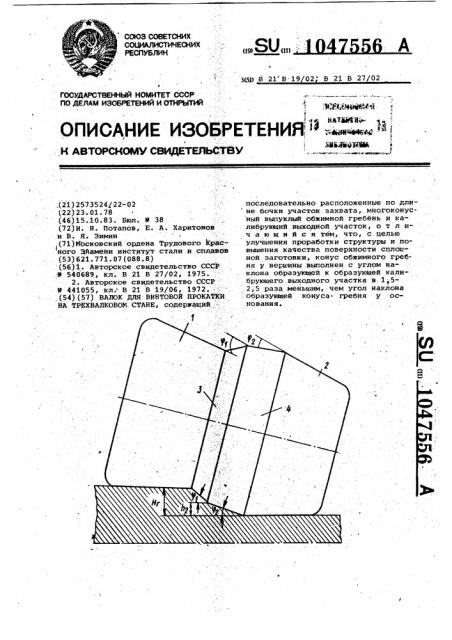

На чертеже изображен. валок стана винтовой, прокатки.

Валок состоит из участка 1 захвата, калибрующего выходного участка 2, об-. разуюцая которого при размецении валка в рабочей клети располагается . параллельно оси прокатки, и..обжимной гребень, составленный. из конуса .3 с углом ф» наклона образующей к калибруюцему участку в 1,5-2,5 раза большим угла 9 наклона образующей .конуса 4, расйоложенного у вершины. высота этого. участка Ь ) составляет

0,4-0,6 общей высоты гребня (Н .

Прокатка осуществляется следую- . щим образом. 1

Нагретая сплошная заготовка задается в валки и встречается с их участком 1 захвата, в котором осущест.1047556 вляется предварительная деформация Для обеспечения высокого качества металла к создаются силы, вращаю« . поверхности и интенсивной проработки щие и перемещающие заготовку в осе- структуры высота участка у вершины . вом направлении. Основная деформация гребня должна составлять 0,4-0,6 обэаготовки происходит на обжимном греб- щей высоты. уменьшение высоты. этого, не..При .этом металл, прилегающий к го- 5 участка приводит к сокращению длины товому раскату, вышедший нз контакта гребня относительно шага подачи, что с участком конуса 4 с меньшей ко- снижает проработку структуры и канусностью, увеличивает жесткость вы- чество поверхности. При увеличении ходящего из-под гребня профиля, так высоты участка у вершины гребня как при последующей деформации ока" 10 увеличивается величина деформации яывает подпирающее воздействие и пре- на этом участке, которая осущестпятствует истечению периферийныХ сло- вляется с мальми частными обжатияев в осевом направлении. Это исклю- ми, что приводит к ухудшению прорачает образование наплывов на поверх- ботки структуры. ности. раската и способствуетулучше-, 15 Отношение углов наклона. образуюнию качества поверхности готового щих участков у основания и вершины проката. Конуса, образующие профиль гребня, а также высоты зависит в гребня, располагаются таким обраэоМ.: основном от угла наклона образующей чтобы металл иэ конуса 3, располо- :. основания. гребня. женного у основания гребня (c боль- 0 Так,.при большом угле М< наклона шим углом наклона образующей) че-. образующей больше 45 профиль выхорез цикл деформации, попадал на ко- . дящего из-под гребня раската имеет нус 4, угол наклона образующей кото- повышенную склонность периферийных рого в 1.,5-2,5 раза меньше, чем У слоев к истечению в осевом направоснования. Этот участок оказывает - ленин. Кроме того, длина гребня по тормозящее воздействие истечению . сравнению с его высотой мала и при периферийных слоев металла в осе- прокатке на больших углах подачи вом направлении, что приводит к зна- значительно меньше шага подачи. Почительному увеличению радиальной этому для обеспечения качественной деформации. это способствует умень- поверхности и интенсивной проработки шению неравномерности деформации по .ЗО структуры обжимной участок у вершины поперечному сечению и улучшению прора- .должен иметь большую высоту(g ботки структуры. = 0,6 от общей) и малый угол наВместе с тем при винтовой прокат- клона образующей (в 2,0-2,5 раза меньке на предлагаемых валках обеспечи- . ae, чем у основания) . При малом угле вается более благоприятное распре- . 35 наклона образующей участка у осноделение частныхобжатий подлине обжим- вания гребня (30-35 ) целесообразно ного участка, заключающееся в у ели" . обжимной участок у вершины выполнять чении относительного количества циК-.: с углом, наклона образующей в 1,5-. лов деформации, которые осуществля- . 1.,8 раза меньше, чем .у основания, ются при повышенных частных обжатиях. 4о,а высоту — 0,4 от общей высоты

I обжимного участка.

Для обеспечения достаточно боль- Пример. На полупромышленном ших чаотных обжатий необходимо при-. трехвалковом стане МИСиС-100 прокаменять обжимной участок с углом на-,таны нагретые до 1200 С заготовки клона образующей у основания 30-45» 45 из стали 45 диаметром 130 мм с осеи более.. установлено, что оптималь- вым отверстием диаметром 5 мм. Бочконое отношение углов наклона образую-. образные валки диаметром 300 мм; дли;щих конусов у основанияи вершиныгРеб . ной бочки 270 мм имели участок заня составляет 1,5-2,5. При увеличейий хвата с углом наклона образующей 5 .отношения больше 2,5 угол наклона . обжимной,.выполненный в виде гребня образующей.у вершины гребня будет различной формы, и цилиндрический мал, что.приводит к снижению частных калибрующий. Обжимной гребень высообжатий, и кроме того, уменьшится - .той 15 мм выполнен трех видов с раз;подпирающее воздействие, которое цре- личным углом наклона образующей:

1пятствует истечениюпериферийных слоев . 40,20 и состоящий из двух участков металла в осевом направлении. Поэтому55 одинаковой высоты по 7,5 мм с углом при прокатке значительно снизится эф- наклона образующей у основания 40, фективность проработки структурй.При,а у вершины.20 . При этом ширина уменьшении укаэанного отношения .ме- гребней соответственно составляет нее 1,5 угол наклона образующей Участ 17,9; 41,5.и 29,6 мм.. ка вершины гребня будет большим и .по-6О Прокатку заготовок до диаметра этому сократится длина обжимного уча",;55 мм осуществляют при.углах подачи стка относительно шага.подачи чт© 18э за один проход. Одна треть шага приводит к ухудшению проработки подачи металла, .выходящего из гребструктуры и снижению качества поверх» ня, равна 21-22 мм. у прокатанных ности. 65 образцов вырезают поперечные шлиФ», 6

1047556

Составитель Л. Матурина

Тех ред И. Гер гель

Корректор,Ю.Макаренко ав

Подписное.

Редактор М. Петрова

Заказ 7809/8 Тираж 816

ВНИИПИ Государственного комитета СССР по.делам. изобретений и открытий

113035, Москва, ж-35, Раушская наб., д.

4/5

Филиал ППП Патент", z Ужгород, ул. Проектная, 4

У и замеряют диаметры осевых отверстий. Замеры показали, что наиболь шее закрытие осевого отверстия, а следовательно, лучшая проработка структуры наблюдается при прокатке в валках, обжимной участок которых выполнен .по третьему варианту. Так, диаметр отверстия посЛе прокатки составляет 1,0 мм, в то время как при прокатке и валках, обжимные участки которых выполнены по первому и второму вариантам, диаметр соответб ственно составляет 1,7 и 1,5 мм. IlpM этом пруток, прокатанный на валках, обжимной участок которых имел угол наклона образующей 40, имел на наружной поверхности плены закаты глу-. биной 1,5"2 мм.

Таким образом, применение предлагаемых валков стана винтовой прокат- . ки позволяет повысить эФфективность проработки структуры металла и улуч- . шить качество поверхности.
