Устройство для загрузки сыпучих материалов в пневмотранспортный трубопровод

Устройство для загрузки сыпучих материалов в пневмотранспортный трубопровод

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ СЫ-. ПУЧИХ МАТЕРИАЛОВ В ПНЕВМОТРАНСПОРТНЫЙ ТРУБОПРОВОД, содержащее патрубок с отверстиями, подсоединенный к трубопроводу и снабженный заглушкой на свободном конце, и ворошитель, отличающийся тем, что, с целью повыше ния надежности,отверстия выполнены дугообразными в верхней стенке патрубка в плоскостях, перпен дикулярных его продольной оси. а во рошитель установлен внутри патрубка и представляет собой штыри,расположенные в указанных отверстиях с возможностью поворота их вокруг продольной оси патрубка и выступающие над его поверхностью.

СОЮЗ СОВЕТСКИХ

НЦ

РЕСПУ1ЬЛИН

„Я0„„1047801

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕККЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3436572/27-11 (22) 12.05.82 (46) 15.10.83. Бюл. и 38 (72) В.А.Старцев и О.Л.Гусева (71) Производственное объединение

"Уралэнергоцветмет" (53) 621.867.82(088.8) (56) 1. Авторское свидетельство СССР

4 127943, кл. В 65 (1 53/14, 1959.

2, Авторское свидетельство СССР

И 517543, кл. В 65 G 53/04, 1975 (прототип). (54)(57) YCTPOACTBO ДЛЯ ЗАГРУЗКИ СЫ-.

ПУЧИХ МАТЕРИАЛОВ В ПНЕВИОТРАНСПОРТНЫЙ

З 511 В 65 Я 53/40; В 656 53/14

ТРУБОПРОВОД, содержащее патрубок с отверстиями, подсоединенный к трубопроводу и снабженный заглушкой на свободном конце, и ворошитель, о тл и ч а ю щ и " c я тем, что, с целью повышения надежйости,отверстия выполнены дугообразными в верхней стенке патрубка в плоскостях, перпендикулярных его продольной оси, а во» рошитель установлен внутри патрубка и представляет собой штыри,расположенные в указанных отверстиях с возможностью поворота их вокруг про4 дольной оси патрубка и выступающие над его поверхностью.

3 1О47

Изобретение относится к пневмати ческому транспортированию, в част ности к устройствам для ввода сыпучих материалов в пневмотранспортный трубопровод.

Известно устройство для загрузки сыпучих материалов в пневмотрвнспоръ. ный трубопровод, представляющее собой всасывающее сопло с приспособле нием для рыхления всасываемого мате-.. 1О риала (1 ), Недостатком данного устройства является воэможность попадания крупных кусков материала, например обломков футеровки печей, шлака, которые могут перекрыть всасывающее сопло и преостановить транспортировку материала.

Известно также устройство для загрузки сыпучих материалов в пнев- рр . мотранспортный трубопровод, содержащее бункер> гоРизонтально Располо-. женный в нем патрубок с отверстиями, подсоединенный к трубопроводу"и снабженный заглушкой на свободном монце, 25 и ворошитель P2 ).

Недостатком этого устройства явля ется невысокая надежность из-за отсутствия возможности очистки отверстий от кусков материала, застрявших в этих отверстиях, или кусков, ко" торые перекрыли зти отверстия и удер. живаются в этом положении эа счет разности давлений в бункере и в тру бопроводе, что приводит к уменьшению производительности, Целью изобретения является повышение надежности.

Цель достигается тем, что в уст ройстве для загрузки сыпучих материалов в пневмотранспортный трубопро вод, содержащем патрубок-с отверстиями, подсоединенный к трубопроводу и снабженный заглушкой на свободном конце, и ворошитель, отверстия выполнены дугообразными в верхней стенке патрубка в плоскостях, перпендикулярных его продольной оси, а ворошитель установлен внутри патрубка и представляет собой штыри, расположенные в указанных отверстияхвозможностью поворота их вокруг продольной оси патрубка и выступающие над его поверхностью.

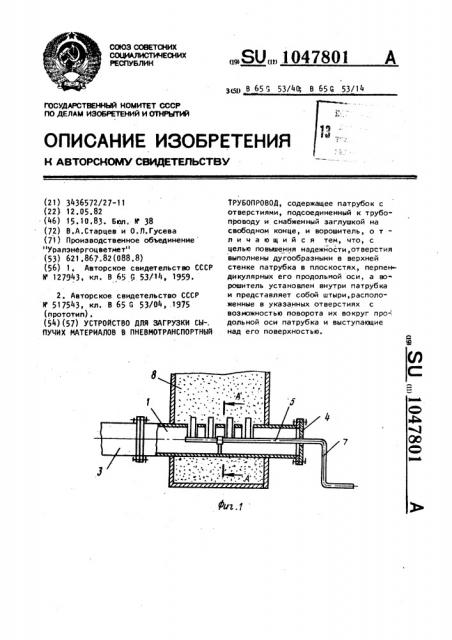

На фиг.1 показано предлагаемое устройство, продольный разрез; на фиг.2 — разрез А-А на фиг.1.

Устройство для загрузки сыпучих материалов в пневмотранспортный трубопровод содержит горизонтально расположенный патрубок 1 с отверстиями 2, подсоединенный к трубопроводу

3 и снабженный заглушкой 4. Отверстия

2 выполнены дугообразными в верхней стенке патрубка 1 в плоскостях, пер- . пендикулярных его продольной оси.

Устройство содержит также установл енный внутри патрубка 1 ворошитель

5, который представляет собой штыри

6, расположенные в уяазанных отверстиях 2 с возможностью поворота их вокруг продольной оси патрубка 1 и выступающие над его поверхностью.

Ворошитель 5 оборудован приводной ручкой 7, выведенной эа пределы раэгружаемой емкости 8.

Устройство работает следующим образом.

Введенный внутрь емкости.8 патру-. бок 1 оказывается в потоке или завале материала, который через отверстия

2 попадает внутрь патрубка 1, Крупные включения, находящиеся в материале, в силу своих размеров не в состоянии проникнуть через отверстия 2 внутрь патрубка 1 и заваливают их, перекрывая проходное сечение, уменьшая поступление материала в патрубок 1.

Для исключения этого явления, т.е, для восстановления первоначальной площади проходного сечения отверстий

2 необходимо вращением приводной ручки 7 ворошителя 5 вправо или влево штырями 6 очистить. отверстия 2 от крупных кусков материала, После очистки отверстий 2 мелкие фракции материала получают воэможность беспрепятственно проникать в патрубок 1 и транспортироваться к месту осажде" ния, Обеспечение в предла г аемом уст ройстве возможности очистки отверстий во время работы и ликвидации тем самым завалов позволяет повысить его надежность и производительность.

1047801

Заказ 7839/21 Тираж 949

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель О.Амеленкова

Редактор А. Гулько Техред Т.Фанта Корректор И.Эрдейи
