Полимерраствор

Полимерраствор

Иллюстрации

Показать все

Реферат



ПОЛИМЕРРАСТВОР, включающий полиизоцианат, инициатор от§ерждения - головную фракцию от дистилляции канифоли, портландцемент и кварцевый песок отличающийся тем, что, с целью повышения адгезии к сухой и влажной керамике, он содержит дополнительную головную фракцию от дистилляции диспропорционированной канифоли при следующем соотношении компонентов, мае.ч: П ол и и зоциа на т 100 Инициатор отверждения - головная фракция от дистил0 ,5-1,5 ляции канифоли Головная фракция от дистилляции диспроg порционированной канифоли 10 -35 Портландце110-140 мент Кварцевый 110-140 песок

СОЮЗ СОВЕТСНИХ

СОиИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

110-140! 10-140

ГОСУДАРСТВЕННЫЙ НОМИТЕТ CCCP

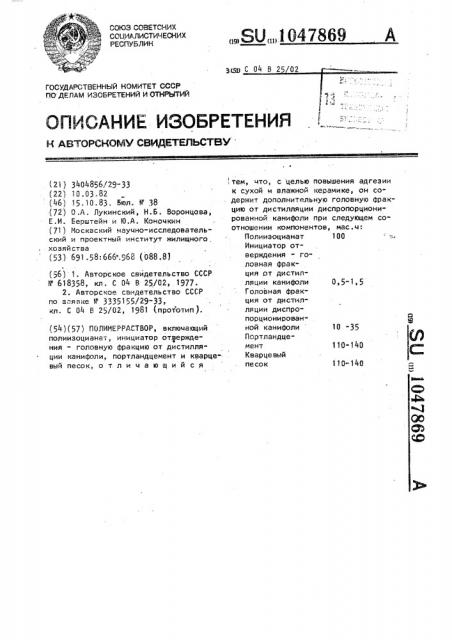

ПС ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП1Ф (21) 3404856/29-33 (22) 10.03,82 (46) 15 10.83. Бюл. И 38 (72) O,À . Лукинский, Н.Б. 8оронцова, E.È. Еерштейн и Ю.А. Коночкин (71) Иосквский научно-исследовательский и проектный институт жилищного, хозяйства (53) 691.58:ббб 968 (088.8) (56) 1. Авторское свидетельство СССР

N 618358, кл . C 04 8 25/02 1977.

2. Авторское свидетельство СССР по aãÿâ <е NÃ 3335155/29-33, кл. С 04 В 25/02, 1981 (прототип ). (54) (57) ПОЛИМЕРРАСТВОР, включающий полиизоцианат, инициатор отверждения - головную фракцию от дистилляции канифоли, портландцемент и кварце" вый песок, о тли чающии ся

„„SU„„1О47869

1 . тем, что, с целью повышения адгезии к сухой и влажной керамике, он содержит дополнительную головную фракцию от дистилляции диспропорционированной канифоли при следующем соотношении компонентов, мас.u:

Полиизоцианат 100

Инициатор отверждения - головная фракция от дистилляции канифоли 0,5-1,5

Головная фракция от дистилляции диспропорционированной канифоли 10 -35

Портландцемент

Кварцевый песок

1047869

10 -35

l l 0-140

110-140

KoMnoеенеы в

Состав полимерраствора, мас.ч, Предлагаемый

Полиизоцианат 100

10О

109

Головная фракция от дистилляции диспропорционированной канифоли

Головная фракция от дистилляции канифоли

55 190

1,6 2,0 0,5 3,0

Изобретение Относится к строителы-:ым материалам, а именно к полимеррастворным смеся;"„, применяемым для притивокоррозионных покрытий и клеевы:; составов, например, для приклеивания облицовочных плиток из. природного камня, стекла и керамики.

Известен полимерраствор jl ), включающий, мас.ч: олигоарилизоцианат 100; этиленгликоль 20-30, третичный амин 0,01-0,1, этилсиликат

1,5-3,5„ минеральный наполнитель l90-240, вода )3-16 .

Недостатком этого состава наряду с высокой стоимостыО и дефицитностью смол является плохая адгезия к влажной поверхности строительных конструк ! (Ии

Наиболее близким к изобретению . по технической сущности и достигаемому результату является полимерраствор (2 „содержащий, мас .ч: полиизсцианат 100, каменноугольную смолу 50-100, головнуа фракцию от дистилляции канифоли 0,5-3, цемент

200-300, песок 200-300.

Известный полимеррастВор пОЗВОля водостойкое, прочное покрытие по влажному бетону, Однако не .обладает достаточно высокой адгезией к сухой и влажной керамике, что ограничивает применение известного полимерраствора В строительстве, а именно для приклейки Облицовочной

ПЛИТКИ .

Цель изобретения - повышение адгезии полимерраствора к сухой и вгажной керамике.

Цель достигается тем, что полимерраствор, включающий полиизоцианат, инициатор отверждения - головную фракцию От дистилляции канифоли псртландцемент и Кварцевый песок, .содержит дополнительно головную фракцию от дистилляции диспропор-. ционированной канифоли при следующем соотношении компонентов, мас.ч:

Полиизоцианат 100

Инициатор от" верждения - головная фракция от дистилляции канифоли 0, 5-1, 5

Головная фракция от дистилляции диспропорционированной канифоли 1о тландцемент

Ж" :азцевый песок

Для определения минимального ,и максимального пределов содержания компонентов полимерраствора изготовляют ;ри состава, содержащие компоненты в граничных значениях и два состава, выходящих за предлагаемое соотношение компонентов.

Составы полимерраствора представлены и табл.

100 1ОО 100 100

Продолжение -,абл. 1

««««a » «» «»«»»43 » «««

Состав полимерраствора, мас.ч, Компоненты

Ф « °

Прототип

» ° й

Предлагаемый е «» ««» «ю

1 2

3 5 1l 2. 3

I 1 1 il

»0 130 140 150 250 225 250

Портландцемент . 100

Кварцевый песок

110 130 140

150 250 225 250

100

Каменноугопь100 50

50 ная смола

10-25

11-20

20 30

1,0

Для изготовления полимерраствора . используют следующие материаля: портландцемент М 400 и кварцевый 25 песок крупностью 0,2 мм. Головная фракция (ГД ) от дистилляции канифо-. ли, имеющая состав,Ф:

Смоляных кислот 40-50 30

Жирных кислот

Неомыленных

Омыленных

Головная фракция от дистилляции диспропорционированной канифоли (ГДф содержит,3:

Смоляных кислот (С. Н СООН1 25-35, Жирйых кислот с а- с1

0кисленные вещества До 53

Нейтральные вещества До 55

Из смоляных кислот преобладают кислоты с сопряженными-двойными свяалии, в основном дегидроабиетиновая .

ГД и ГДЦ нетоксичны.

Полимерраствор приготавляют в рвствормещалках. Приготовленные составы полимерраствора испытывают . на адгезию к различным поверхностям.

Результаты испытаний представлены а табл. 2.

1047869

Состав полимерраствора

Прототип

Предлагаемый аграничные словил

Предел Г}ро .HOCÒN ПРИ с}!(а ти и

8,5 9,0 7,5

НПа -... 5 (,. — . ;}

Г Р QчНОС ТИ

ПРИ ОТРЫ—

ОО }, Бла}к -:Е:ОН

1,} Г7,, -} A

И DЕ 31.з (О,,:Ii} ке " ра::ièêû

С :";а:: !Г!О"

:: = .РКН С! .э

3,8 3,9 2,8 2,6

ИПа „8 ела}кнак

Г}О ВЕ Р}

НОСТо

ХПа 4,) 27 32 26 (I реда:,-i.

ПРОЦ ИОСТ И

i!ÎÈ О: Iih

БЕ ОТ кео ами ки г1О Сле

I 80 в а}дер}чи

F :ã Nß

Б ЗОДЕ

6, 4,9

МПа 2,. 0

П,}едел

Г}ро }ности

Ре От

KBPBi :}NÊÈ после

100 циклов 3 амО

0,9 . 2,8 2,4 },8

ПОказ == (= ;IN : д! —,И Ц},=I

". иЗме

I ренин з а гран и 4 ные

P СЛО БИЛ

Ь р а } }1 и в а и и я " О т " таиванил МПа О, 8

8;8 8,2 8,0

6,5 5,2 5,5

55 49 50

6,2 5,0 4,8

Т а б л и ц а 2

8,5 6,5 5:. .:

38 29 27

1047869

Составитель М. Соловьева

Редактор А. Химчук Техред М.Надь

КорректорА. Тяско

Заказ 7854/24 Тираж 622

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д . 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул . Проектная, 4

Значения компонентов эа указанными границами приводят к резкому снижению адгезии, особенно после воздействия попеременного оттаивания, замораживания, что подтверждает правильность выбора граничных зна. чений содержания компонентов в полимеррастворе .

При введении компонентов полимерраствора в предлагаемых граничных значениях наблюдается значительное увеличение по сравнению с известным

5 соЧтавом адгезии полимерраствора к сухой и влажной керамике, а также после 180 сут выдерживания в воде и после

100 циклов замораживания - оттаивания.
