Устройство для очистки наружной поверхности труб

Устройство для очистки наружной поверхности труб

Иллюстрации

Показать все

Реферат



фо - О4- @

K IIIññ 47(27!л

СССР

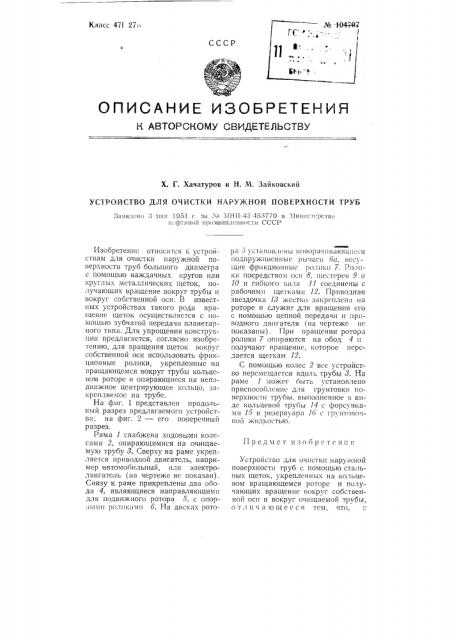

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Х. Г. Хачатуров и Н, М. Зайковский

УСТРОЙСТВО ДЛЯ ОЧИСТ((И НАРУЖНОЙ ПОВ ЕРХНОСТИ ТРУБ

За!!в:1сно 3 ман 1951 г. за ¹ 1(Н((-4;3 45 3770 в Л(нннстсрствн

IIс1(тннн! нромы1нланности CCCP

Предмет изобретения

Устроиство д1!я оч11сткп нару жной поверхности труб с помощью стальных щеток, укрепленных на кольцевом вращающемся роторе и получающих вращение вокруг собственной осп и вокруг очпщаемой трубь1, о т л и ч а ю щ е е с я тем, что, Изобретение относится к устройствам для очистки наружнои поверхности труб большого диаметра с помощью наждачных кругов или круглых металлических щеток, получающих вращение вокруг трубы и вокруг собственной оси. В известных устройствах такого рода вра1цение щеток осуществляется с помощью зубчатой передачи планетарного типа. Для упрощения конструкции предлагается, согласно изобретению, для вращения щеток вокруг собственной оси использовать фрикционные ролики, укрепленные на вращающемся вокруг трубы кольцевом роторе и опирающиеся на неподвижное центрирующее кольцо, закрепляемое на трубе.

На фиг. 1 представлен продольный разрез предлагаемого устройства; на фиг. 2 — его поперечный разрез.

Рама l снабжена ходовыми колесами 2, опирающимися на очищаемую трубу 8. Сверху на раме укрепляется приводной двигатель, например автомобильный, или электродвигатегль (на чертеже не показан).

Снизу к раме прикреплены два обода 4, являющиеся направляющими для подвижного ротора 5, с опорьып ролпкамп 6. На дисках рото() rI а l ст11 нов. 1е н ы пово(3 ач 11В т1 ю!ц! !ес5! подпруж1гненныс рычаги 6а, несущие фрикционные ролики 7. (олики посредством осп 8, шестерен 9 и

l0 и гибкого вала 11 соединены с рабочими щетками 12. Г(р вводная звездочка И жестко закреплена на роторе и служит для вращения его с помощью цепной передачи и;1рпводного двигателя (на чертеже не показаны) . При вращении ротора ролики 7 опираются на обод 4 и получают вращение, которое передается щеткам 12.

С помощью колес 2 все устройство перемещается вдоль трубы 8. На раме 1 может быть установлено приспособление дня грунтовки I;оверхностп трубы, выполненное в виде кольцевой трубы 14 с форсункамп 15 и резервуара 16 с грунтовочной жидкостью. № ) 04797

Ф целью упрощения конструкции для вращения щеток вокруг собственной оси, использованы фрикционные ролики, укрепленные на врагца огцемся вокруг трубы кольцевом роторе и опира огциеся на неподвижное центрир чкзщес кольцо, закрепляемое на тру ос.
