Реферат



ПОДКРАНОВАЯ БАЛКА, зключаюшая металлическую оболочку из боковых стенок, связанных верхним и нижним поясами, и заполнитель, отличающаяся тем, что, с целью повышения срока службы и надежности, оболочка выполнена жесткой в продольном и упругоподатливой в поперечном направлении, причем нижний пояс оболочки выполнен, в виде гибкого цилиндрического элемента, а верхний - в виде продольных элементов жесткости, жестко соединенных со стенками, распорок со стяжками , объединяющих боковые стенки оболочки , и подрельсовых опорных плит, установленных на сыпучий заполнитель между распорками.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1 О48О78

З(52) Е 04 С 3 28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

686.fi:|. ",,1

СР Ь

QO

CO 3

2. j

H ABTOPGHOMV СВИДЕТЕЛЬСТВУ (21) 3286242/29-33 (22) 04.05.81 (46) 15.10.83. Бюл. № 38 (72) P. С. Зекцер и И, К. Раша (71) Государственный проектный институт

«Ленпроектстальконструкция» (53) 624.072.22:621.874 (088.8) (56) 1. Кикин А. И. и др. Повышение долговечности конструкций промышленных зданий. М., Стройиздат, 1969, с. 222, рис. 4.23г.

2. Авторское свидетельство СССР № 718575, кл. Е 04 С 3/20, 1978. (54) (57) ПОДКРАНОВАЯ БАЛКА, включающая металлическую оболочку из боковых стенок, связанных верхним и нижним поясами, и заполнитель, отличающаяся тем, что, с целью повышения срока службы и надежности, оболочка выполнена жесткой в продольном и упругоподатливой в поперечном направлении, причем нижний пояс оболочки выполнен в виде гибкого цилиндрического элемента, а верхний — в виде продольных элементов жесткости, жестко соединенных со стенками, распорок со стяжками, объединяющих боковые стенки оболочки, и подрельсовых опорных плит, установленных на сыпучий заполнитель между распорками.

1048078

При изготовлении такой балки необходимо выполнить большое количество сварных швов, соединяющих стенки с поясами, а также швы между боковыми стенками оболочки и верхним и нижним поясами.

Сварное соединение поясов со стенками оболочки может выполняться только угловым швом без подварки корня шва, поскольку сечение замкнутое. Такое соединение является концентратором напряжений и вызывает появление усталостных трещин. Расположение рельса на верхнем поясе между стенками оболочки требует устройства верхнего пояса большой толщины. Сварные швы, соединяющие верхний пояс со стенками оболочки, быстро разрушаются изза изгиба продольного листа между стенками и вследствие возникающих при этом переменных напряжен и и в угловых ш вах.

Кроме того, специфика жесткого, приближающегося к ударному воздействия катка крана на рельс вызывает появление местного крутящего момента, воспринимаемого в основном верхней частью балки поясом и стенками. Именно в верхней части возникают трещины, которые при эксплуатации являются причиной частых ремонтов и замены подкрановых балок.

1

Изобретение относится к строительству, в частности к строительным металлоконструкциям, и может быть использовано в подкрановых конструкциях цехов и эстакад.

Известны металлические подкрановые балки двутаврового и коробчатого сечения, выполненные либо из прокатных профилей, либо из листов, соединенных на сварке или на заклепках (11.

Недостатком этих подкрановых балок является образование трещин в верхней 10 части. стенок. Трещины носят усталостный характер и вызваны сложным напряженным состоянием, возникающим при жестком динамическом воздействии катков крана на стенку подкрановой балки, состоящем из крутящих и изгибающих моментов в вер- "5 тикальной и горизонтальной плоскостях балки, местных сосредоточенных вертикальных и горизонтальных сил.

Местный характер приложения крутящего момента к верхней части подкрановой балки определяет и местный характер трещин в верхней зоне. В результате образования трещин подкрановые балки часто выходят из строя, требуют ремонта и замены (иногда с остановкой технологического оборудования) . 25

Наиболее близким к изобретению по техничесиой сущности и достигаемому эффекту является подкрановая балка, включающая металлическую оболочку из боковых стенок, связанных верхним и нижним поясами, и заполнитель (21.

Цель изобретения — повышение долговечности и надежности работы подкрановой балки.

Указанная цель достигается тем, что в подкрановой балке, включающей металлическую оболочку из боковых стенок, связанных верхним и нижним поясами, и заполнитель, оболочка выполнена жесткой в продольном и упругоподатливой в поперечном направлении, причем нижний пояс оболочки выполнен в виде гибкого цилиндрического элемента, а верхний — в виде продольных элементов жесткости, жестко соединенных со стенками, распорок со стяжками, объединяющих боковые стенки оболочки, и подрельсовых опорных плит, установленных на сыпучий заполнитель между распорками.

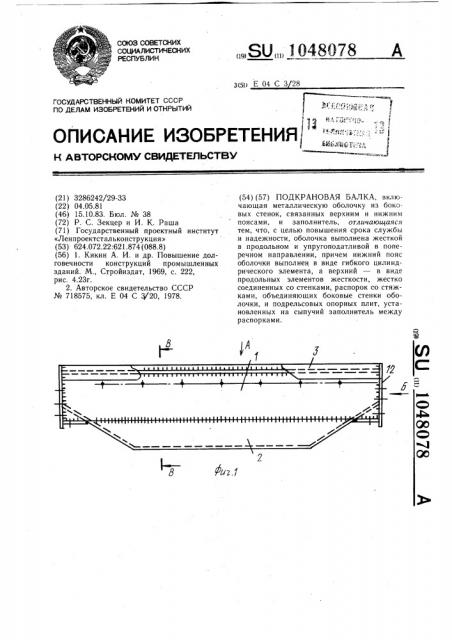

На фиг, 1 изображена подкрановая балка, вид сбоку; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг. 4 — сечение В-В на фиг. 1; на фиг.

5 — вид Г на фиг. 4.

Конструкция подкрановой балки включает две сплошные стенки 1 из гибкого металлического листа, замкнутые снизу нижним поясом 2, выполненным в виде гибкого цилиндрического элемента. Стенки 1 и пояс 2 образуют несущий контур гибкой оболочки, воспринимающий вертикальные крановые нагрузки. Верхний пояс выполнен в виде двух продольных элементов жесткости 3, приваренных к стенкам. Элементы

3 работают в системе подкрановой балки как ее сжатый пояс от общего изгиба, а также воспринимают горизонтальный распор от давления на оболочку сыпучего материала. С этой целью и для сохранения геометрических размеров установлены распорки 4, выполняемые из трубы со стяжками 5. Горизонтальный подрельсовый элемент 6 через подрельсовые опорные плиты

7 опирается на заполнитель 8 из несвязанного сыпучего материала, например песка, заполняющего полость балки.

Крановый рельс 9 крепится к подрельсовому горизонтальному элементу 6 с помощью соединительных элементов 10 и болтов 11. Съемная часть верхнего пояса балки позволяет производить рихтовку рельса. Опирание балки на колонну выполняется через ребро 12.

Подкрановая балка работает следующим образом.

При движении крана вертикальные и горизонтальные нагрузки от рельса передаются на подкрановые опорные плиты 7, лежащие на заполнителе 8. Подрельсовые опорные плиты 7 и жесткие продольные элементы 3, соединенные распорками 4 через стенки 1, передают горизонтальные усилия кручения от кранового рельса на несущие элементы — стенку и нижнюю оболочку.

j048078

Ударные и динамические воздействия от крана воспринимаются и частично поглощаются заполнителем, а затем передаются на стенки 1 и нижний пояс 2. При этом зона воздействия максимальных местных нагрузок увеличивается и перемещается вниз, обеспечивая равномерное распределение напряжений по сечению балки.

Упругоподатливая конструкция подкра-новой балки смягчает ударные и динамические воздействия крана на верхнюю, наиболее нагруженную, часть балки за счет частичного поглощения ударной энергии заполнителем и передачи ее через оболочку на вертикальные стенки. Это способствует повышению долговечности и надежности балки, позволяет избежать трещин в верхней зоне, сократить число и продолжительность ремонтов, а также увеличить эффективность работы кранов.

1048078

4.5
