Реферат



КОТЕЛЬНАЯ УСТАНОВКА, со держащая котел с поверхностями нагрева , сообщенными с баком-аккумулятором , подключенным наВыходе к линии подачи питательной воды, о тличаю-щаяся тем, что, с целью повышения экономичности, котел снабжен дополнительной поверхностью нагрева, включенной в авто; номный замкнутый циркуляционный контур через бак-аккумулятор.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(5В F 22 D;F 24 D 3 10

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ.ч г, :. Ъ;;, ОПИСАНИЕ ИЗОБРЕТЕНИЯ - -;К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3361569/24-06 (22) 04,11.81 (46) 15.10.83. . Бюл. М 38 (72) В.П.Стружков; В.Б.Соколов и Н.В.Иванов (53) 621 ° 182(088.8) (56) 1.Бузников E.Ô. и др. Производственные и отопительные котельные.

M., Энергия „ 1974, с. 45-47.

2.Авторское свидетельство СССР

У 646141 кл. F 22 В 1/02,1976.

„.SU,„, 1048239 А (54)(57) КОТЕЛЬНАЯ УСТАНОВКА, содержащая котел с поверхностями нагрева, сообщенными с баком-аккумулятором, подключенным на"выходе к линии подачи, питательной воды, о тл и чающая с я тем, что, с целью повышения экономичности, котел снабжен дополнительной поверхностью нагрева, включенной в авто. номный замкнутый циркуляционный контур через бак-аккумулятор.

1048239

Составитель Э.Языков

Редактор T.Митейко Техред Т. Маточка Корректор A Повх

Заказ 7904/42 Тираж 424 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r, Ужгород, ул. Проектная, 4

Изобретение относится к энергетике и может быть использовано a системах теплоснабжения.

Известна котельная установка, содержащая водогрейный котел с трубопроводами прямой и обратной сетевой воды с насосом, систему подготовки воды и деаэрационную установку, а также бак-аккумулятор 1 ).

Наиболее близкой по технической сущности к;предлагаемойр является ко- о тельная установка, содержащая котел с поверхностями нагрева, сообщенны-. ми с баком-аккумулятором, подключен- ным на выходе к линии подачи питательной воды12). 15

Недостатком этих установок является низкая экономичность.

Цель изобретения — повышение экономичности.

Указанная цель достигается тем, что в котельной установке, содержащей котел с поверхностями нагрева, сообщенными с баком-аккумулятором, подключенным на выходе к линии подачи питательной воды, котел снабжен дополнительной поверхностью нагрева, включенной в замкнутый циркуляционный контур через бак-аккумулятор.

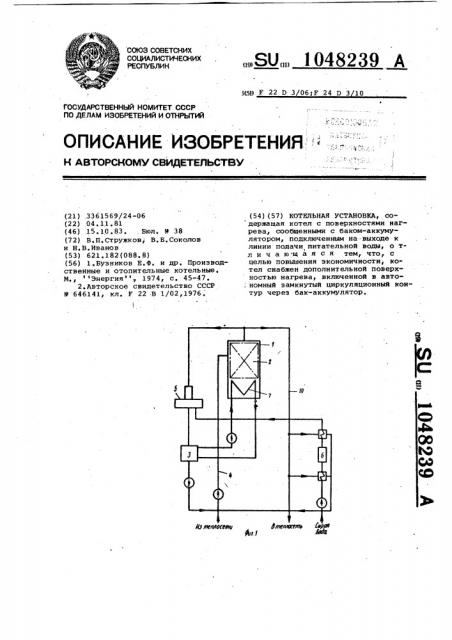

На фиг. 1 изображена предлагаемая котельная установка; на фиг.2— бак-аккумулятор; а на фиг. 3 — сечение A-A на фиг. 2.

Котельная установка содержит водогрейный котел 1 с поверхности ми 2 нагрева, сообщенными с ба,омаккумулятором 3, подключенным на выходе к линии 4 подачи питательной воды. Перед баком-аккумуляторрм 3 установлен деаэратор 5, сообщенный также с системой 6 подготовки сырой водЫ. Котел 1 снабжен дополнительной поверхностью 7 нагрева, под ключенной через тангенциальные патрубки 8 и 9 к нижней части бака-аккумулятора 3. Для подачи воды потребителю служит трубопровод 10..

При работе котельной установки вода подается в поверхности 2 нагрева, откуда часть воды. поступает по трубопроводу 10 к потребителю и в систему б подготовки сырой воды, а другая часть — в деаэратор 5 и далее в бак-аккумулятор 3. Из последнего вода подается по линии 4 в котел 1.

Через бак-аккумулятор 3 циркулирует вода, подогреваемая в дополнительной поверхности 7 нагрева, Благодаря рециркуляции среды через бак-аккумулятор 3 в нем поддерживается постоянная температура воды, а следовательно,при неизменной нагрузке котла постояяная температура воды поддерживается и у потребителя.

Реализация предлагаемой котельной установки позволяет повысить эконо мичность системы теплоснабжения изза уменьшения расхода воды на подпитку, а также эа счет более полного использования тепла дымовых газов.
