Реферат



СПОСОБ КОНТРОЛЯ ШЛАКУЮЩИХ СВОЙСТВ ЭОЛЫ ТОПЛИВА путем иavlepeния количества отложений аа рабочем элементе подвижного зокаа, размещенного в газоходе и .,; имекхцего аппарат очистки отл ичв ющ ий с я тем, что, с целью контроля за интенсивностью процесса шлакования, одновременно с включением аппарата очистки определяют количество цшшбв работы индикатора шлакования в единицу времени. (Л у///// /////////Л

ÄÄSUÄÄ 1048254 А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ, РЕСПУБЛИК

3 @ g 23 М 5/24; Г 22 В 37/42

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "",::: —::;..,;- ;:. 1

Н ASTOPCHOMV СВИДЕТЕЛЬСТВУ гагар (21) 343.8297/24-06 (22) 06.04.82 (46) 15.10.83 Бюл. N 38 (72) А. Н. Алехнович, B. В. Богомолов и В. В. Алферьев (71) Уральский филиал Всесоюзного дваж ды ордена Трудового Красного Знамени . теплотехнического научно-исследовательского института им. Ф. Э, Дзержинского (53) 621.133.1(088,8) (56) 1., Авторское свидетельство СССР

34 619752, кл, F 22 В 37/42, Р 23 М 5/24, 1976, (54)(57) СПОСОБ КОНТРОЛЯ ШЛАКУЮ

ЩИХ,СВОЙСТВ ОЛЫ ТОПЛИВА путем измерения количества отложений на рабочем элементе подвижного зонда, размещенного в газоходе и . имеющего аппарат очистки о т л и ч а ю.щ и йс я тем, что, с целью контроля за интенсивностью процессе шлакования, одновременно с включением аппарата очистки определяют количество циклов работы индикатора шлакования в единицу времени.

Составитель -.Н, Халчева

Редактор И. Касарда Техред К.Мьщьо орректор, .А. Повх

Заказ 7906/43 Тираж 583 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретенй и открытий

113035, Москва, Ж 35, Раушская наб., g. 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4

Ф 1048

Изобретение относится к контролю и регулированию горения, а именно к конт-. ролю за шлакованием конвективных поверхностей нагрева.

Наиболее близкими к предлагаемому являются устройство для контроля шлакующих свойств эолы сжигаемого топпива и шлакования поверхностей нагрева котла (получившее в технике название индикатор шлакования) и способ его работы. 10

По этому способу при помощи подви}кио ". закрепленного зонда и сигнализатора . его положения фиксируют состояние, когда вес отложений на зонде достигает заданного значения с последующей расшла-15 ковкой зонда аппаратом очистки для возвращения в исходное положение. Йанный способ позволяет контролировать температурные условия начала шлакования (1) .

Недостатком этого способа является щ неполная характеристика шлакующих свойств золы сжигаемого топлива и образующихся отложений.

Цель изобретения — обеспечение, непрерывного контроля за интенсивностью р5 процесса шлакования.

Поставленная цель достигается тем, что согласно способу контроля шлаку ° ющих свойств золы топлива путем измерения количества отложений на рабочем элементе подвижного зонда, размещенного в газоходе и имеющего аппарат очистки одновременно с включением аппарата очистки определяют количество циклов работы индикатора шлакования в единицу

35 времени.

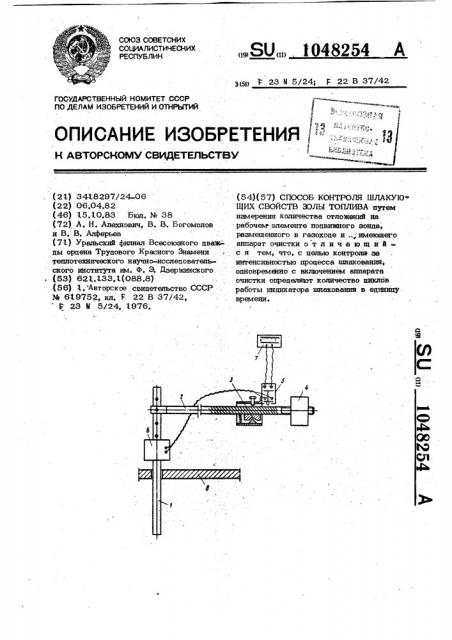

На чертеже представлено устройство реализующее предлагаемый способ.

Устройство содержит зонд 1, коромысло 2, спору 3, контргруз "4, выключатель

5, аппарат 6 очистки, счетчик 7.

254 1

Устройство работает следующим образом.

Зонд 1 на части длины помешают в гаэоход котла 8 в зону с температурой выше температуры начала шлакования /„,, из-за шлакования вес зонда 1 возрастает и при достижении определенного значения, задаваемого положением и весом контргруэа 4, он приходит в движение. В свою очередь, движение зонда приводит к срабатыванию выключателя 5, при этом одновременно подается импульс на счетчик 7 и исполнительные органы аппарата 6 очистки.

В результате срабатывания аппарата

6 очистки зонд 1 расшлаковывается ивсе устройство, в том числе и выключатель

6, возвращается в первоначальное положение. После этого начинается новый цикл работы индикатора шлакования, аналогичный указанному.

При помощи счетчика 7 измеряют ко« личество циклов работы индикатора шлакования в единицу времени. Эга измеряемая величина пропорциональна1 интенсивности шлакования (скорости роста отло-. жений) и ее используют для контроля шлакуюших свойств. золы сжигаемого топлива. Когда количество циклов в единицу ! времени превышает некоторое эксперимен "тально установленное значение сигнал .об

-э том используют для изменения режима работы!" и средств очистки поверхностей нагрева котла.

По сравнению с известными предлагаемый способ работы индикатора шлакования позволяет вести, непрерывный контроль эа интенсивностью шлакования.
