Реферат



РЕАКТИВ ДЛЯ ВЫЯВЛЕНИЯ МАКРОСТРУКТУРЫ СВИНЦА И ЕГО СПЛАВОВ, содержащий ледяную .уксусную кислоту, перекись водорода, этиловый спи1рт и воду, о т л и ч а ю щ и и с я тем, , с целью повышения качества выяв ления структуры, он дополнительно содержит азотную кислоту при следующем соотношенки компонентов, мае.ч;: Ледяная уксусная кислота . ( ,.05 г/см) 25-30 Перекись водорода 1,5-4 ,.5 Азотная кислота (,4 г/см)25-42 Этиловый спирт10-25 . Вода100-104

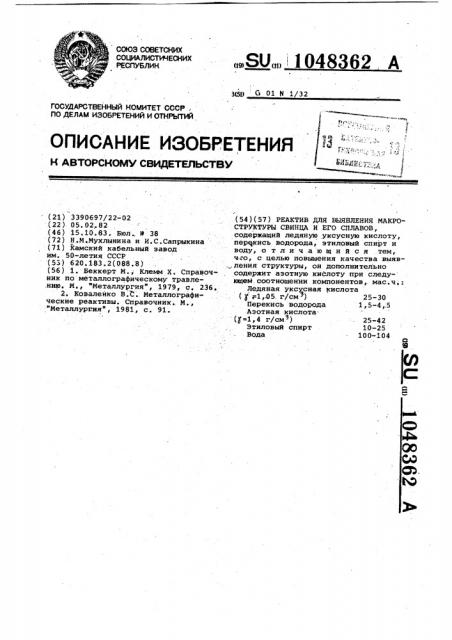

СОЮЗ СОВЕТСЙИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

3(Я) б 01 М 1/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР:

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3390697/22-02 (22) 05.02,.82 (46) 15.10.83. Вюл.. М 38 (72) Н.М.Мухлынина и И.С.Сапрыкина (71) Камский кабельный эавод им. 50-летия СССР (53) 620.183.2(088 ° 8) (56) 1. Веккерт М., Клемм X. Справочник по металлографическому травле.нию. М., "Металлургия", 1979, с. 236 °

2. Коваленко В С.. Металлографические реактивы. Справочник. М., "Металлургия", 1981, с. 91.

„„SU„„1048362 А (54) (57) РЕАКТИВ ДЛЯ ВЫЯВЛЕНИЯ МАКРОСТРУКТУРЫ СВИНЦА И ЕГО СПЛАВОВ, содержащий ледяную уксусную кислоту, перекись водорода, этиловый спирт и воду, о т л и ч .а ю ц и и с я тем, что, с целью повышения качества выявления структуры, он дополнительно содержит аэотную кислоту при следующей.соотношении компонентов,. мас.ч.:

Ледяная уксусная кислота (f «=1,.05, г/см ) 25-30

Перекись водорода 1,5-4,.5

Аэотная кислота. (=1,4 г/cM ) 25-42

Этиловый спирт 10-25

Вода 100-104 е

1048362

Содержание реагентов, мас.ч

Составы предлагаемого реактива

Перекись водорода

Азотная кислота (f =1,42 г/см ) Этиловый спирт

Вода дистиллированная

Ледяная уксусная кислота (у=, 1,05--1 ) см

100

1,5 42

1,5 25

30

100

3,0 40

4 5 42

100

25

104

ВНИИПИ Заказ 847б/49 Тираж 873 Подписное

Филиал ППП "Патент", r.Óæãîðîä,óë.Ïðîåêòíàÿ,4

Изобретение относится к металло графии, в частности к химическим реактивам, предназначенным для выявления макроструктуры свинца и его сплавов.

Известен-реактив для выявления 5 макроструктуры свинца (11, содержащий, мас.ч.:

Азотная кислота 24

Ледяная уксусная кислота 24 fQ

Глицерин 100

При травлении требуется погружение исследуемой поверхности в реак- тив на время от 10 мин до нескольких часов с предварительной механической полировкой поверхности.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является реактив (2), содержащий, мл:

Уксусная кислота 70

Перекись .водорода 10

Этиловый спирт 10

Вода 20

Однако известный ра твор не позволяет быстро и четко выявлять макроструктуру свинца и особенно его сплавов с сурьмой, оловом и медью.

Целью изобретения является повышение качества выявления макроструктуры в течение короткого времени, не превышающем 1-2 мин °

Поставленная цель достигается тем, что в.реактив, содержащий ледяную уксусную кислоту, перекись водо- 35 рода, этиловый .спирт и воду, дополнительно введена азотная кислота при следующем соотношении компонентов, мас.ч.:

Ледяная уксусная кислота (К =1,05 г/см ) 25-30

Перекись водорода 1,5-4,5

Азотная кислота (К=1,4 г/см ) 25-42

Этиловый спирт 10-25

Вода 100-104 45

При травлении в уксусной кислоте в присутствии перекиси водорода свинца и его сплавов с сурьмой, оловом и медью происходит процесс выявления зерен металла, но образующиеся продукты реакции не. растворяются и, оставаясь на поверхности шлифа, не позволяют четко выявить структуру.

Для удаления продуктов реакции и более четкого выявления границ зерен вводится азотная кислота. Для опробования предлагаемого реактива приготовлены композиции, состав которых приведен в таблице.

Приготовленные композиции предлагаемого реактива опробованы для выявления макроструктуры оболочки. кабеля .иэ свинца (С2) и сплава свинца, содержащего, Ъл медь 0,028, сурьма 0,25 и олово 0,32.

Предварительно перед нанесением реактива с поверхности оболочки кабеля удаляют слой окислов путем меха нического шлифования с последующим полированием или путем химической полировки в реактиве следующего состава, мл:

Ледяная уксусная кислота,(К=1,05 г/см ) 20

Перекись водорода

ЗОВ-ная 30

Этиловый спирт (высшей очистки) 50

На обработанную поверхность оболочки кабеля наносят ватным тампоном предлагаемый реактив на 1-2 мин. Сма-, чивание поверхности производят йепрерывно, добиваясь качественного выявления макроструктуры, после выявления которой поверхность оболочки обильно промывают проточной холодной водой и просушивают фильтровальной бумагой. Макроструктура оболочки во всех опробованных реактивах четко выявляется по всему периметру наружной оболочки на длине 100-150 мм, в то время как B известном реактиве макроструктуру выявить не удавалось.
