Стационарная автоматизированная оросительная система

Стационарная автоматизированная оросительная система

Иллюстрации

Показать все

Реферат



СТАЦИОНАРНАЯ АВТЮМАТИЗИРОВАННАЧ ОРОСИТЕЛЬНАЯ СИСТЕМА, включающая источник водоподачи, магистральный .и подводящие трубопроводы с дождевальными аппаратами, снабженными србирателями, запорными органами и камерами закручивания потока, соеди;ненными с гидроаккумулирующими емкостями , а также установку подачи сжатого воздуха с воздухопроводами и клапан-переключатель подачи в подводящие , трубопроводы воды или воздуха с приводами от узла управления, ртличаювдаяся тем, что, с целью упрощения конструкции при обеспечении автоматического последовательного срабатывания дождёваль ных аппаратов, воздухопроводы к дождевальным аппаратам включены последовательно через клапаны-распределители , имеющие каждый два клапана с общей осью, первый иа которых установлен на линии подачи воды или воздуха к данному дождевальному аппарату и настроен на,давление выше давления воды и ниже давления воздуха, а втов рой клапан установлен на линий поддчиЗ воды или воздуха к последующему дож- -девальному аппарату, имеет два фик- ff сированных .положения и поплавковый м привод, размещенный в емкости и свя- С занный с ним через курковую передачу, а также упор на штоке, взаимодейству-В клций с первым клапаном. О . со

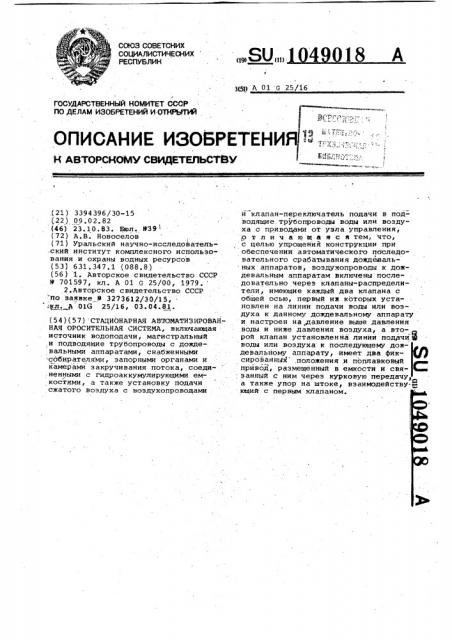

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

18 А (19) (И) 1(5п А, 01 0 25/16

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И.ОТКРЫТИЙ (21) 3394396/30-15 (22). 09 ° 02 ° 82 (46) 23.10.83. Ввл. 939 (72) A.Â. Новоселов (71) Уральский научно-исследователь.ский институт комплексного использования и охраны водных ресурсов (53) 631.347.1 (088.8) (56) 1 ° Авторское свидетельство СССР

9 701597, кл. A 01 G 25/00, 1979.

2.Авторское свидетельство СССР по заявке Р 3273612/30/15, ;кл. 01G 25/16, 03.04.81. (54)(57) СТАЦИОНАРНАЯ АВТОМАТИЗИРОВАННАЯ ОРОСИТЕЛЬНАЯ СИСТЕМА, включающая источник водоподачи, магистральный ,и подводящие трубопроводы с дождевальными аппаратами, снабженными

"собирателями, запорными органами и камерами закручивания потока, соеди,ненными .с гидроаккумулирующими емкостями, а также установку подачи сжатого воздуха с воэдухопроводами и клапан-переключатель подачи в подводящие. трубопроводы воды или воздуха с приводами от узла управления, отличающаясятем, что, с целью упрощения конструкции при обеспечении автоматического последовательного срабатывания дождеваль: ных аппаратов, воздухопроводы к дождевальным аппаратам включены последовательно через клапаны-распределители, имеющие каждый два клапана с общей осью, первый иж которых установлен на линии подачи воды или воздуха к данному дождевальному аппарату и настроен на,цавление выше давления воды и ниже давления воздуха, а второй клапан установленна линии подачи(9 воды или воздуха к последующему дождевальному аппарату, имеет два фиксированных положения и поплавковый привод, размещенный в емкости и связанный с ним через курковую передачу, а также упор на штоке, вэаимодейству- ющий с первым клапаном.

1049018

Иэобретекие относится к сельскому хозяйству, а именно к мелиорации оро- шаеьых земель.

Известна стационарная оросительная система, включающая насосную станцию, магистральный трубопровод, подводящие трубопроводы, гидроаккумулирующке емкости и дождевальные установкк Р13.

Недостатками данной системы являются высокая стоимость, а также боль-10 шие потери площади.

Известна также стационарная автоматизированная оросительная система, включающая источник водоподачи, магис-; тральный и подводящие трубопроводы с 15 дождевальными аппаратами, снабженными собирателями, эапорными органами и камерами закручивания потока, соедиснными с гидроаккумулирующими емкосями, а также установку подачи сжато-70

ro воздуха с воздухопроводами и клапан- переключатель подачи в подводящие трубопроводы воды или воздуха с приводами от узла управления 1,21.

Недостатками известной системя яв-25 ляются сложность конструкции и возможность работы вразнобой дождевальных аппаратов.

Цель изобретения - упрощение конструкции при обеспечении автоматического последовательного срабатывания дождевальных аппаратов.

Поставленная цель достигается тем, что воздухопроводы к дождевальным аппаратам включены последовательно 35 через клапаны-распределители, имеющие кажцый два клапана c общей осью, первый иэ которых установлен на линии подачи воды или воздуха к данному дождевальному аппарату и настроен 40 на давление выше давления воды и ниже. давления воздуха, а второй кла"; пан установлен на линии подачи воды . или воздуха к последующему дождевальному аппарату, имеет два Фиксирован- 45 ных положения и поплавковый привод, размещенный в емкости и связанный с ним через курковую передачу, а также упор на штоке, взаимодействующий с первым клапаном. На фиг. 1 показана схема стационарной оросительной системы в плане; на Фиг. 2 — устройство основных узлов и агрегатов.

Стационарная оросительная система (фиг. 1) состоит из источника 1 водо-55 подачи к насосной станции, связанной магистральным трубопроводом 2 и подводящими трубопроводами 3 с гидроаккумулирующкми емкостями 4, установки подачи сжатого воздуха компрессорной 60 станции 5, соединенной магистральным воздухопроводом 6 чеРез клапаны-переключатели 7, подводящие трубопрово-. ,ды 3 и клапаны-распределители 8 с дождевальнымк аппаратами 9. Клапаны- 65 переключатели 7 (фиг. 2) имеют управляющий узел 10> исполнительный механизм 11 и эапорный орган 12 с трехкамерным корпусом и штоком с двухпозиционной клапанной тарелкой 13.

Клапаны-распределители 8 содержат двухкамерный .корпус с клапаном 14, имеющий полый шток 15, находящийся под действием пружины 16, и клапан

17 со штоком 18. Шток 18 имеет упор

19, является общей осью клапанов и взаимодействует с коромыслом 20 курковой передачи, снабженным пружиной 21 и связанным с поплавковым при.водом, содержащим поводок 22 и поплавок 23,. размещеннце в емкости 4, Дождевальйые аппараты 9 выполнены в виде струевыводного устройства с собирателями 24 и 25, стволами 26 и 27 и запорным органом 28:с приводом и камерой закручивания потоков

29 ° Запорный орган 28 линией 30 соединен с клапаном-распределителем 8.

Камера 29 закручивания потоков линией 30 связана с клапаном распределителем 8, а линией 31 сообщена с ,,гидроаккумулируюшей емкостью 4.

Система работает следующим образом.

После включения насосной станции вода по магистральному трубопроводу

2 поступает в автоматические клапаны-переключатели 7. Клапанная тарел ка 13 находится в нижнем положении, поэтому вода из клапана-переключателй 7 по подводящему трубопроводу 3 достигает клапана-распределителя 8.

В режиме заполнения гидроаккумулирующей емкости 4 поплавок 23 находится в нижнем положении и через поводок 22 переключает коромысло 20 в положение "Заполнение", при котором шток 18 поднимается вверх, упором 19 упирается в клапан 14 и несколько приподнимает его, сжимая через шток

15 пружину 16 . Вода через образованное после подъема клапана 14 отверстие по линии 30 поступает в камеру 29 закручивания потоков дождевалъного аппарата 9. Давление воды является недостаточным для открытий запорного органа 28, поэтому вода по линии 31 заполняет аккумулирующую емкость 4.

После достижения. заданного уровня воды в аккумулирующей емкости 4 поплавок 23 через поводок 22 переключает коромысло 20 в положение

"Опорожнение", при котором шток 18, опускаясь вниз, освобождает клапан 14, а при помощи клапана 17 перекрывает подводящий трубопровод 3.

Нормальная работа системы обеспечивается за счет поочередного заполнения последней на подводящем трубопроводе. Это достигается, например,, путем установки регулировочных шайб в линии 30. Жесткость пружины 16 подбирается таким образом, что сила !

1049018 давления воды на клапан 14 не может оторвать ее от гнезда.

При необходимости проведения полива. управляющий узел 10 по электрорадио-, гидро- и пневмолинии связи получает сигнал и выдает команду исполнительному механизму 11, кото-.; рый перемещает клапанную тарелку 13 вверх до прекращения поступления воды из магистрального трубопровода

2 в подводящий трубопровод 3. Пос- Ю ле включения компрессорной станцйи 5 и создания давления воздух по магистральному воздухопроводу б через клапан-переключатель 7 поступает в подводящий трубопровод 3 и далее в .,35 клапан-распределитель B.Так как рабочее давление воздуха выше,чем давление воды, сила давления отрывает клапан 14 от гнезда,и воздух по линии 30 достигает запорного органа 28 и ка меры 29 закручивания потоков первого дождевального аппарата 9. Запорный орган 28 открывается, а воздух, попавший под давлением в камеру 29 закручивания потоков, создает вихрь 25 с зоной разряжения в центре. За счет разряжения вода из емкости 4. но линии 31 поступает в камеру 29 закручивания, где приобретает вращательное движение вместе с подаю- ЗО щимся в нее воздухом. По мере продвижения вверх вода улавливается собирателем 25 и через направляющий ствол 27 с открывающимся под давле. нием запорным органом 28 подается на орошаемый участок. Водно-воздуш - . ная смесь улавливается собирателем

24 и через направляющий ствол 26 выбрасывается в атмосферу. Собирате- ли 24 и 25 со стволами 26 и 27 вра-. щаются вокруг своей оси. При высокой 4О скорости разгона водного потока в камере закручивания, когда центробежная сила больше сопротивления воздушного потока, движущегося по стенкам камеры, собиратель 24 улав- 45 ливает воду, а собиратель 25 - водно-воздушную смесь.

После сработки заданного уровня в гидроаккумулирующей емкости 4 попланок 23 опускается вниз и поводком

22 переключает коромысло 20 в положение "Заполнение", при котором шток 18, поднимаясь вверх,.упором . клапана 17 упирается в клапан 14, поднимает его, сжимая через шток 15 пружину 16. Так как давление воэдУ ха больше давления воды, пружина 16 сжимается до тех пор, пока клапан 1, не занимает крайнее верхнее положени и не перекрывает отверстие, связыва,ющее подводящий трубопровод 3 с линией 30. При этом открывается отвер ..тие, соединяющее клапан-распределитель.8 следукщего дождевального аппарата через подводящий трубопровод

3 с магистральным трубопроводом 2.

Рабочий цикл очередного дождевального аппарата аналогичен описанному..

По истечении времени работы всех дождевальных аппаратов на данном подводящем трубопроводе 3 по линии связи подается сигнал на управляющий узел 10, который дает команду исполнительному механизму 11, в результате чего клапанная тарелка

13 перемещается вниз до прекращения поступления воздуха из магистрально" го воэдухопровода 6 в подводящий трубопровод 3, Если насосная станция включена, то вода из магистрального трубопровода 2 по подводящему трубопроводу 3 поступает в клапаныраспределители 8 всех дождевальных. аппаратов 9. Так как после сработки уровня воды в гидроаккумулирующих емкостях 4 клапаны-распределители 8 находятся в положении Заполнение, начинается процесс подачи воды в гидроаккумулирующие емкости 4 в соответствии с описанной последовательностью, Работа системы начинается с заполнения гидроаккумулирующих емкостей, что может происходить в любое время, даже тогда, когда орошение еще не требуется. При полной автома

1тизации работы системы поливную норму подают путем прерывистого дожде вания, это позволяет в 5-10 раз уменьшить емкость гидроаккумулирующих бассейнов и добиться предотвра,щения поверхностного стока ороситель ной воды .на почвах с низкой водопро,ницаемостью. уменьшение емкости гидроаккумуларующих бассейнов и исключение переездов дождевапьных машин при поливе ,ведет к увеличению коэффициента зе:мельного использования. Автоматичес,кое управление процессами полива и

:заполнения гидроаккумулирующих емкостей снижает затраты ручного труда на орошение.
