Изобретение относится к медицинской технике, в частности к хирургическим инструментам, и может быть использовано для извлечения камней из каналов, Известен экстрактор для извлечения камней из трубчатого органа, содержащий эластичную трубку с .захватом и тягу, причем трубка имеет центральное и боковое отверстий j1 ).
Недостатком известного устройства lÎ является невозможность освобождения в ряде случаев зкстрактора от камня из-за трудности сбрасывания захвата с камня, что влечет к выполнению экстренной операции. 15
Целью изобретения является преду" преждение осложнений операций путем обеспечения возможности освобождения зкстрактора от камня, Цель достигается тем, что экстрак-, тор для извлечения камня из трубчатого органа, содержащий эластичную трубку с захватом и тягу, причем трубка имеет центральное и боковое отверстия, снабжен дополнительной тя- гой, в трубке выполнено второе боковое отверстие, симметричное первому, а захват выполнен в виде двух упру-. гих бранш, подпружиненных друг отно" сительно друга и закрепленных на трубке, при этом свободные концы ЗО бранш соединены с тягами.

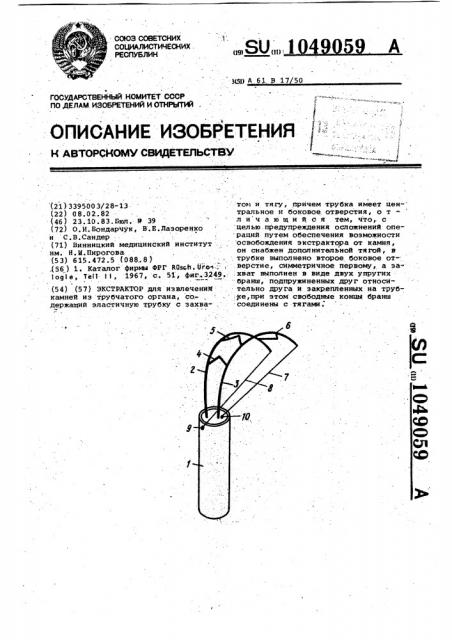

На чертеже показан экстрактор для извлечения камней из трубчатого органа.
Устройство состоит из тонкой зла- 35 стичной трубки 1 с центральным отверстием и расположенных в ней двух подпружиненных захватов 2 и 3 в виде упругих бранш, рабочие концы которых соединены при помощи пружин 4-6, . щ
Захваты 2 и 3 соединены между собой на нерабочем конце в виде петли, выступающей из конца трубки 1 на
2-3 см. К рабочим концам захватов прикреплены тяги 7 и 8, которые вхо- 45 .дят в трубку 1 через симметричные отверстия 9 и 10.
Устройство работает следукицим обр азом.
При ослаблении тяг 7 и 8 подпружи. ненные концы захватов 2 и 3 выравнивают. Устройство в иСходном положении, т.е. концы пружины сжаты, а захваты сближены и находятся в просвете трубки 1.
Процесс нахождения камня и его извлечение можно осуществлять как при помощи рентгенологического контроля с применением контрастных веществ,, так и "вслепую".
Вскрывают просвет холедоха. Экстрактор вводят в общий желчный проток. Рабочий конец экстрактора заводят эа камень. Фиксируют нерабочи концы захватов 2 и 3. Освобождают рабочие концы захватов путем передвижения трубки 1 к зафиксированным концам захватов. Иэгибают рабочие концы захватов 2 и 3 путем натягивания тяг 7 и 8. Разводящие пружины вместе с рабочими концами захватов и тягами образуют вокруг камня "корзинку". Путем дополнительной тракции эа тяги 7 и 8 камень фиксируют в
"корзинке" и извлекают наружу. Раны послойно ушивают.
Торец рабочего конца трубки 1 может служить для дополнительной фиксации камня в "корзинке". Если по какиМ-то причинам извлечение камня затруднено, то экстрактор может быть легко освобожден от камня и удален из просвета канала. Это осуществляют в обратном порядке введению экстрак-. тора и, фиксации камня, т.е. ослабляют тяги 7 и 8, выдавливают концы захватов 2 и 3 и вводят их в просвет . трубки 1 вместе с разводящими пружинами.
Изобретение позволяет производить как контролируемое, так и "слепое" извлечение камня или инородного тела иэ полого органа или канала. Простота захвата и фиксации камней при помощи экстрактора позволяет повысить эффективность н6оперативного удаления камней, обеспечить надежность и безопасность этой манипуляции, уменьшить частоту оперативного ле-; чения, а следовательно, связанные с ним осложнения.
