Вибровозбудитель

Вибровозбудитель

Иллюстрации

Показать все

Реферат



ВИБРОВОЗБУДИТЕЛЬ, содерУ жащий параллельные валы, размещенные на них дебалансы, включающие корпус и : массу, и привод для регулирования положения центров масс дебалансов относительно их оси вряше я, отличающийся тем, что, с целью повышения эффективности рабрты , корпус выполнен в виде сферической пустотелой камеры, разделенной шариирно связанной с приводом диаметральной диафрагмой на полости, в одной из которых размешена масса.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1049121 А

3(5D В 06 В 1 16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ъ:

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬС ГВУ

I юФ (21) 3292273/18-28 (54) (57) ВИБРОВОЗБУДИТЕЛЪ, содер(22) 13.05.81 жащий параллельные валы, размещенные (46) 23.10.83. Бюл. № 39 на них дебалансы, включающие корпус и. (72) В.В. Август, А,С. Коломиец, .: . массу, н привод для регулирования поло1О.А. Коломиец, Б. И. Лесной . жения центров масс дебалансов относительи П.М. Тульчинский но их оси вращения, отличающийся тем,(71) Ворошиловградский машиностроитель- что, с целью повышения эффективности раный институт боты, корпус выполнен в виде сферической (53) 534.141(088.8) . пустотелой камеры, разделенной шарнир(56)(Андреев С.E. и др. Дробление, измель- но связанной с приводом диаметральной чение и грохочение полезных ископаемых.. диафрагмой на полости, в одной из которых

; М., «Недра», 1966, с. 97-99. размещена масса.

2. Авторское свидетельство СССР № 109048, кл. В 06 В 1/16, 1956 (прототип).

104912!

Изобретение относится к вибрационной технике и может быть использовано в обогатительных машинах, в, грохотах и виброконвейерах.

Известен вибровозбудитель, содержащий закрытый корпус, размещенные в нем валы, несущие . одинаковые . дебйлансы.

Один из валов приводится во вращение от электродвигателя через гибкую передачу и шкив и передает вращенн1е другому валу через пару зубчатых колес Ij.

Недостатками такого вибровозбудитеМя являются отсутствие возможности регулирования амплитуды колебаний в процессе работы, повышенные нагрузки при пуске и оста нове.

Наиболее близким к изобретению является вибровозбудитель, содержащий параллельные валы, размещенные на них дебалансы, включающие корпус и массу, и привод для регулирования положения центров масс дебалансов относительно их оси вращения 12).

Недостатком известного вибровозбуднтеля является низкая эффективность вследствие того, что дебалансы выполнены в виде полуколец и заполняют только часть сфер, описываемых ими при вращении.

Целью изобретения является повышеwe эффективности работы вибровозбуднтеля.

Указанная цель достигается тем, что в вибровозбудителе, содержащем параллельные валы, размещенные на них дебалансы, включающие корпус и массу, и привод для регулирования положения центров масс дебалансов относительно нх оси вращения, корпус выполнен в виде сферической riycтотелой камеры, разделенной шарнирно связанной с приводом диаметральной диафрагмой на полости, в одной из которых размещена масса.

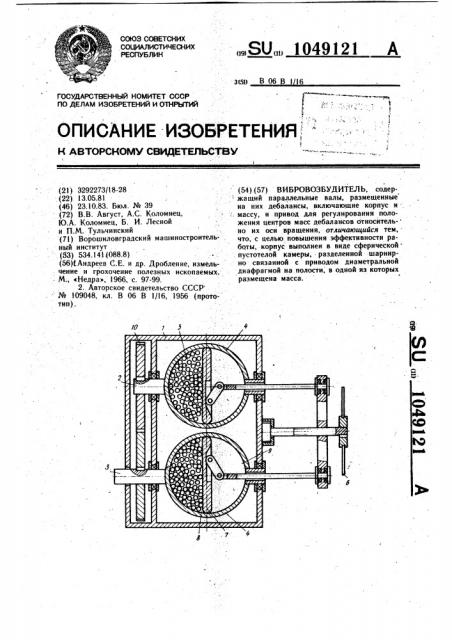

На чертеже представлен вибровозбудитель, продольный разрез.

Вибровозбудитель содержит камеру I, установленные в ней параллельные валы 2 и 3, размещенные на последних дебалансы, включающие каждый корпус 4. и массу 5, и привод 6 для регулирования положения центров масс дебалансов относительно их оси вращения. Корпуса 4 выполнены в виде сферических пустотелых камер, а вибровозбудитель снабжен шарнирно соединенными с приводом 6 н установленными по

10 диаметру корпуса 4 диафрагмами 7, образующими с внутренней поверхностью корпуса 4 полости 8 и 9, в одной. нз которых размещены дебадансные массы 5. Один из корпусов 4„ например, через вал 2 соеди15 нен с электродвигателем (не показан). Зубчатая передача tO служит для передачи вращения с одного вала на другой.

Вибровозбудитель работает следующим образом;

20 При включении приводится во вращение вал 2 и корпус 4 и через зубчатую передачу 10 вал 3 и корпус 4. Когда диафрагма 7 и масса 5 размещены перпендикулярно осн их вращения, возмущающая сила отсутствует, так как система уравновеше-, на. Для получения периодической возмущающей силы включают привод 6 и производят поворот диафрагмы 7 н массы 5 на определенный угол в соответствии с заданной амплитудой колебаний. При останове вибровозбудителя поворотом диафрагмы 7 и масс

5 в обратном направлении уменьшают амплитуду колебаний до нуля, т.е. приводят их в,первоначальное положение.

Изобретение позволяет повысить эффективность работы вибровозбудителя за счет

35 увеличения дебалансных масс при сохранении тех же габаритов, что достигается выполнением камер-сферическими, а дебалансных масс, заполняющими всю полость между диафрагмой и внутренней стенкой корпуса.

Составитель Ю. Рождественский

Редактор Н. Данкулич Техред И. Верес Корректор М. Шарошн

Заказ 8289/7 . Тираж 492 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушскан наб., д. 4/5

Филиал ППП «Патент, r. Ужгород, ул. Проектная, 4
