Ножницы для резки листового материала

Ножницы для резки листового материала

Иллюстрации

Показать все

Реферат



НОЖНИЦЫ ДЛЯ РЕЗКИ ЛИСТОВОГО МАТТВРИАЛА, содержащие верхний по вижный нож и нижний неподвижный нож установленный на станине, основной упор и дополнительный задний упор. выполненный в виде рабочего элемен-та , расположенного в держателе с возможностью взаимодействия концевой рабочей частью с кромкой листового материала при обрезке, и прит вод перемещения рабочего элемента, отличаю щи -вся тем, что, с целью снижения отходов ме.талла путем, обеспечения отделения минимально возмо:3 ной, технологической обрези, держатель рабочего элемента смонтирован в станине и выполнен в виде дугообразной направляющей, а рабочий элемент - в виде каретки, установленной на направляющей с возможностью расположения своей концевой рабочей частью в зоне реза под верхним ножом...

(19) . (11) СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

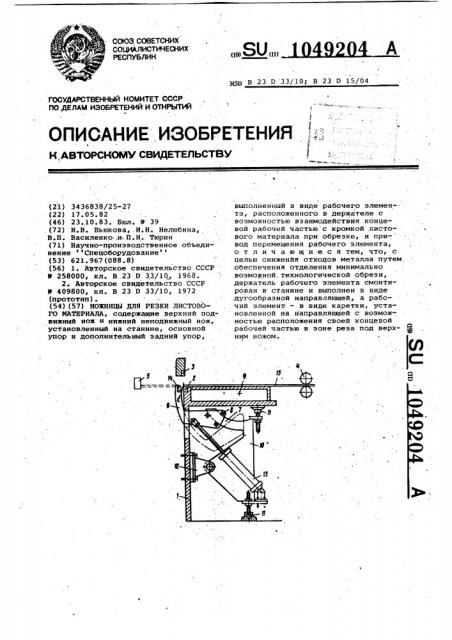

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К, АВТОРСКОЗНЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3436838/25-27 (22) 17. 05. 82 (46) 23. 10 83. Бюл. Р 39 (72) И.В. Вьюкова, .И.Н. Нелюбина, В.П. Василенко .и- П.И.. Тюрин (71) Научно-производственное объединение Спецоборудование (53) 621. 967 (088. 8) (56.) 1. Авторское свидетельство СССР

В 258000, кл. В .23 D 33/10, 19.68 .

2. Авторское свидетельство СССР

В 409800, кл. B 23 D 33/10, 1972 (прототип). (54)(57) ножницы для Ркзхи листоВГО МАТЕРИ)ЦИ, содержащие верхний подвижный нож и нижний неподвижный нож, установленный на станине, основной упор и дополнительный задний упор, 1151) В 23 Р 33/10; В 23 D 15/04 выполненный в виде рабочего элемен-. та, расположенного в держателе с возможностью взаимодействия концевой рабочей частью с кромкой листового материала при обрезке, и при-. вод перемещения. рабочего элемента, о т л и ч а ю щ и е с я тем, что, с целью сниженйя отходов металла путем обеспечения отделения минимально возможной, технологической обрези, держатель рабочего элемента смонтирован в станине и выполнен в виде дугообразной направляющей, а рабочий элемент — в виде каретки, установленной на направляющей с воэможностью расположения своей концевой рабочей частью в зоне реза под верх- Я ним ножом, 1 049204

Изобретение относится к обработке металлов давлением, а конкретно к средствам механизации резки листовых заготовок на гильотинных ножницах, и может быть использовано в, заготовительном отделении листоштамповочного цеха.

Известно устройство для разделе- ния листа проката на заготовки с применением предварительной обрезки кромки листа, содержащее упоры, при- (О чем один .из упоров устройства предназначен для.мерной резки листа на заготовки, а другой упор служит для останавливания поданного к ножам листа, если лист в состоянии постав- 15 ки имеет торец неровный либо неперпендикулярный.длинной стороне листа и требует обрезки кромки перед отрезанием первой заготовки (lj .

Наиболее близкими к изобретению по технической сущности и достигаемому результату являются ножницы для резки листового материала, содержащие верхний подвижный нож и,нижний неподвижный нож, установленный на станине, основной упор и дополнитель- ный задний упор выполненный в виде рабочего элемента, установленного в держателе с возможностью взаимодействия концевой рабочей частью с кром. кой листового материала при обрезке, привод перемещения рабочего элемента l 2J .

Недостатком известных ножниц является сравнительно большой отход металла при раскрое листа из-за того, что дополнительный упор своей концевой рабочей частью, взаимодействующей с торцом листа, не может приблизиться к линии реза при обрезке кромки ближе чем на 50 мм (толщи- 40 на верхнего, годвижного Ножа плюс некоторый зазор между этим ножом и упором), хотя такая ширина направляемой в отход полосы не требуется по условиям обеспечения качественной обрезке кромки листа. Кроме того, известная конструкция дополнительного упора неприменима для устройства с высокой степенью автоматизации процесса резки, поскольку у таких устройств пространство над столом ножниц занято другими вспомогательными механизмами как перед ножами, так и за ножами ножниц, что снижает технологические возможности устройства.

Целью изобретения является сниже. ние отходов металла путем обеспечения отделения минимально возможной

Технологической обреэн.

Поставленная цель достигается тем, 60 что в ножницах для резки листового материала; содержащих верхний подвижный нож и нижний неподвижный нож, установленный на станине, основной упор и дополнительный задний упор, выполненный в виде элемента, установленного в держателе с возможностью взаимодействия концевой рабочей частью с кромкой листового материала прн обрезке, и привод перемещения рабочего элемента, держатель рабочего элемента смонтирован в станине и выполнен в виде дугообразной направляющей, а рабочий элемент — в виде каретки, установленной на направляющей с возможностью расположения своей концевой рабочей частью в зоне-реза под верхним ножом.

На чертеже показаны ножницы для резки листового материала.

Ножницы содержат станину 1 гильотинных ножниц с нижним неподвижным ножом 2 и верхним подвижным ножом 3, снабженные механизмом 4 подачи листа к ножам ножниц, задним основным упором 5 для мерной резки заготовок и дополнительным упором, выполненным в виде каретки 6, установленной на дугообразной направляющей 7 посредством роликов 8, закрепленных на каретке. Каретка 6 перемещается по направляющей- 7 вокруг точки 9. Направляющая 7 неподвижно соединена со стойкой 10 дополнительного упора.

Стойка 10 опирается на станину 1 ножниц посредством регулируемых опор 11 и неподвижной опоры 12.

Каретка 6 дополнительного упора связана с силовым цилиндром 13, кроме того, на каретке б закреплен конечный выключатель 14.

Устройство работает следующим образом. !

Лист 15 посредством механизма 4 подается к ножам ножниц, причем перемещение листа 15 возможно только при верхнем положении подвижного ножа 3. При наличии в механизме 4 листа 15 срабатывает конечный выключатель (не показан), и подается команда на выдвижение штока силового цилиндра 13. Каретка б дополнительного упора, перемещаясь посредством роликов 8 по направляющей 7, поднимается в рабочее положение и своей концевой рабочей частью преграждает путь листу 15. Лист 15 своей. кромкой упирается в концевую рабочую частькаретки б, срабатывает конечный выключатель 14 и подает команду на втягивание штока силового цилиндра

13. Каретка 6, перемещаясь роликами 8 по направляющей 7, убирается в станину 1 ножниц и при достижении крайнего нижнего положения (показано штрихпунктирной линией) вызывает срабатывание конечного выключателя (не показан), который подает команду на рабочий ход подвижного ножа

3. Первым ходом ножа 3 осуществляется отделение минимально возможной технологической обреэи листа 15, и

1049204

Составитель 3 .Лялинова

Редактор P. Цицика Техред:М.Гергель,, Корректор,Ю. Макаренко

Заказ 8300/11 Тираж 1106 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, X-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. ужгород, ул. Проектная, 4 отрезанная в отход полоска листа 15 падает вниз (каретка 6 в зто время убрана в станину 1 ножниц и не .препятствует продвижению отхода). Последующими ходами подвижного ножа 3 лист 15, подаваемый механизмом 4 до упора в основной задний упор 5 ножниц, разделяется на мерные заготовки до тех пор, пока оставшаяся часть разрезаемого листа не окажется меньше, чем заготовка, после чего остаток листа также направляется в отход, а конечный выключатель механизма 4 прекращает работу до поступления очередного листа 15. Подвижный нож 3 йожниц останавливается в верхнем положении. При поступле нии следующего листа 15 в механизм подачи цикл работы устройства повторяется.

Величина зазора между концевой рабочей частью каретки 6 и режущей кромкой нижнего ножа 2 ножниц, определяющего ширину отделяемой обрези листа 15, направляемой в отход, определяется на основании анализа неровностей кромок,. поставляемых в данной партии листов, и устанавливается.при наладке устройства к работе путем вращения регулируемых опор 11.

При этом стойка 10 вращается вокруг

5 оси опоры 12, с ней вращается и направляющая 7, по которой перемещает- . ся каретка 6, удаляясь, приближается к ножу 2 в зависимости от направления вращения опор 11 °

Для устранения смещения стойки 10 в направлении, перпендикулярном плоскости чертежа, на стойке 10 предусмотрены три регулируемые опоры

11 — одна вверху и две опоры внизу, )5 и нижние опоРы 11 Разнесены по ширине. Наличие роликов 8 на каретке 6 позволяет обеспечить плавное, беэ люфта и заеданий, перемещение рычага из. нерабочего положения в рабо чее и обратно.

Предлагаемые ножницы, по сравнению с известными, позволяют сниэить отход металла за счет обеспечения отделения минимально возможной технологической обреэи.
