Шихта для изготовления железных спеченных изделий

Шихта для изготовления железных спеченных изделий

Иллюстрации

Показать все

Реферат



ШИХТА ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗНЫХ СПЕЧЕННЫХ ИЗДЕЛИЙ, содержащая железный порошок фракция крупностью 0,35-0,45 ММ| отпнчающа яс я тем, что, с цепью повышения прочности спеченных изделий при сокраненин их непевой усадки, она дополнительно содержит железный порошок фракций крупностью 0,063-0,08 мм и менее 0,01 мм при следующем соотношении фракций вес, %: Фракция крупностью 10-12 О,О63-О,ОЗ мм Фракция крупностью 18-20 менее 0,01 мм с 9 Фракция крупностью Остальное 0,35-0,45 мм сл

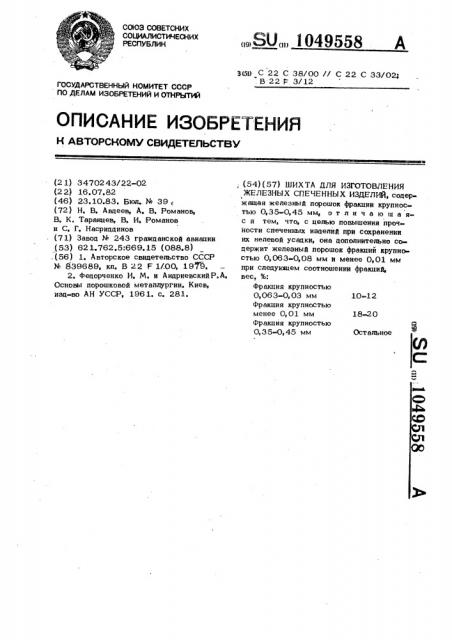

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

18 20

Остальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 34702 43/22-02 (2 2) 16.07.82 (46) 23.10.83. Вюл.. % 39 (72) Н. В. Авдеев, А. В. Романов, В. К. Таранцев, В. И. Романов и С, Г. Насриддинов (71) Завод N 243 гражданской авиации (53) 621 762,5:669.15 (088.8) ,(56) 1. Авторское свидетепьство СССР

И 839689, кп. В 22 F 1/00, 1979.

2. Федорченко И, М. и АндриевскийР.А.

Основы порошковой метаппургии. Киев, иэд-во АН УССР, 1961. с. 281.

„„SU„„1049558 А

3(50 С 22 С 38/00 // С 22 С 33/02; . B 22 F 3/12, (54) (57) ШИХТА ДЛЯ ИЗГОТОВЛЕНИЯ

ЖЕЛЕЗНЫХ СПЕЧЕННЫХ ИЗДЕЛИЙ, содержащая железный порошок фракции крупностью 0,35-0,45 мм, о т л и ч а ю щ а яс я тем, что, с цепью повышения прочности спеченных иэделий при сохранении их непевой усадки, она дополнительно содержит жепеэный порошок фракций крупно стью 0,063-0,08 мм и менее 0,01 мм при следуюшем соотношении фракций, вес, %: фракция крупностью

0,063-0,03 мм 10-12

Фракция крупностью менее 0,01 мм

Фракция крупностью

0,35-0,45 мм

18 20

Предел прочности при растяжении спеченных иэцелий, МПа

Содержание фракций, вес. 9

Крупность фракций железного порошка

Состав

Прецлагаемый

О, 063-0, 08

148

l8, 72

Менее 0,01

О, 35 0-0,45 О

О, 063-О, OB

152

Менее 0,01

0,350-0,450

О, 053-0, 08

Менее 0,01

0,350-0,450

156

Извес тный

100

0,350-0,450

ФВ Р М

ВНИИПИ Заказ 8364 29 Тираж 627 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

1 1049

Изобретение относится к порошковой металлургии, в частности к производству железных спеченных иэцелий сложной кон фигурации, а также нанесению порошковых покрытий на ивцелия, Известна шихта цля изготовления ферритон, соцержащая порошок ферритообразующих компонентов, а также порошок того же состава фракции крупностью менее

2 мкм в количестве 3-14 вес. % 1 1

Недостатком атой шихты является низкая прочность получаемых спеченных изцелий.

Наиболее близкой к изобретению по технической сущности и цостигаемому результату является шихта для изготовле ния железных спеченных изделий, соцержащая железный порошок фракции крупно. стью 0,35-0,45 мм, Известная шихта обеспечивает нулевую 20 усацку при изготовлении спеченных йзделий (2 ) °

Однако получаемые изделия имеют низкую прочность.

Цель изобретения — повышение прочнос 5 ти железных спеченных изделий при сох- ранении их нулевой усацки.

Цель достигается тем, что ши(та цля изготовления железных спеченных изделий, 30 содержащая железный порошок фракции, крупностью 0,35-0,45 мм, которая,цополнительно соцержит железный порошок фракций крупностью О, 063-0,08 мм и менее

558 3

0,01 мм при слецующем соотношении фракций, вес, %:

Фракция крупностью

0,063-0,08 мм 10-1 2

Фракция крупностью менее 0,01 мм

Фракция крупностью

0,35-0,45 мм Остальное

Введение в состав известной шихты порошка указанных крупностей фракций увеличивает площадь контакта спеченных частиц порошка за счет расположения мелких фракций в тетраэцральных межэерен ных пространствах крупной фракции. При этом сохраняется нулевая усацка при получении спеченных йзцелий.

Пример. Смеси порошков железа предлагаемого состава крупностей фракций после смешивания в смесителе формировали при давлении 410 МПа, Полученные заготовки толщиной 10 мм вместе с формами помешали в электропечь и опекали в среде воцороца при 1220оС в течение 60 мин. llocae остывания вместе с печью образцы подвергали испытаниям на растяжение на машине P-5. Б таблице привецены составы предлагаемой шихты и значения прочности при растяжении полученных спеченных иэделий в сопоставлении со свойствами изцелий, полученных из известной шихты, Как видно из таблицы, предлагаемая шихта в сравнении с известной обеспечивает повышение прочности.
