Реферат



ШНЕВМАТИЧЕСКОЕ УСТРОЙСТВО ЦИКЛИЧЕСКОЙ ПОДАЧИ ГАЗА, содержащее генератор пневматических импульсов , отличающееся тем, что, с целью сокращения расхода питающего газа и уменьще В ния утечек отработанного газа в окружающую атмосферу, оно содержит емкость-сборник и инжектор, входное сопло которого связано с выходом генератора пневматических импульсов, выходное сопло инжектора соединено с выходом устройства, всасывающая камера инжектора соединена с емкостьюсборником , а емкость-сборник соединена с атмосферными каналами - генератора пневматических импульсов. 2. Устройство по п. 1, отличающееся тем, что емкость-сборник снабжена фильтром очистки газа, установленным между ней и всасывающей камерой инжектора, и предохранительными клапанами давления и разрежения . (Л J / / 7 К отредителю х 5 со 00 О5 ОО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з< )) G 05 Р 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ отреУителю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3365923/18-24 (22) 18.12.81 (46) .23.10.83. Бюл. № 39 (72) В. Д, Ремизов, Ф. В. Баллюзек и А. П. Кудрявцева (53) 621-525 (088.8) (56) 1. Авторское свидетельство СССР № 280999, кл. G 06 D 1/00, 1969.

2. Авторское свидетельство СССР № 808729, кл. F 15 С 3/16, 1978 (прототип). (54) (57)1.ПНЕВМАТИЧЕСКОЕ УСТРОИСТВО ЦИКЛИЧЕСКОЙ ПОДАЧИ ГАЗА, со держащее генератор пневматических импульсов, отличающееся тем, что, с целью сокращения расхода питающего газа и уменьше„„SU„„1049868 A ния утечек отработанного газа в окружающую атмосферу, оно содержит емкость-сборник и инжектор, входное сопло которого связано с выходом генератора пневматических импульсов, выходное сопло инжектора соединено с выходом устройства, всасывающая камера инжектора соединена с емкостью сборником, а емкость-сборник соединена с атмосферными каналами, генератора пневматических импульсов.

2. Устройство по п. 1, отличающееся тем, что емкость-сборник снабжена фильтром очистки газа, установленным между ней и всасывающей камерой инжектора, и предохранительными клапанами давления и разрежения.

1049868

Изобретение относится к автоматическому управлению и может быть применено в системах пневмоавтоматики.

Извест но устройство циклической подачи газа, построенное на элементах пневмоавтоматики (1).

Наиболее близким к предложенному является пневматическое устройство циклической подачи газа, содержащее генератор пневматических импульсов (2) .

Недостатком известных устройств является большой расход питающего газа и сброс отработанного газа в окружающую атмосферу при срабатывании пневматических элементов.

Цель изобретения — сокращение расхода питающего газа и уменьшение утечек отработанного газа в окружающую атмосферу.

Поставленная цель достигается тем, что пневматическое устройство циклической подачи газа, содержащее генератор пневматических импульсов, дополнительно содержит емкость-сборник и инжектор, входное сопло которого связано с выходом генератора пневматических импульсов, выходное сопло инжектора соединено с выходом устройства, всасывающая камера инжектора соединена с емкостью-сборником, а емкостьсборник соединена с атмосферными каналами генератора пневматических импульсов.

Кроме того, емкость-сборник снабжена фильтром очистки газа установленным между ней и всасывающей камерой инжектора, и предохранительными клапанами давления и разрежения.

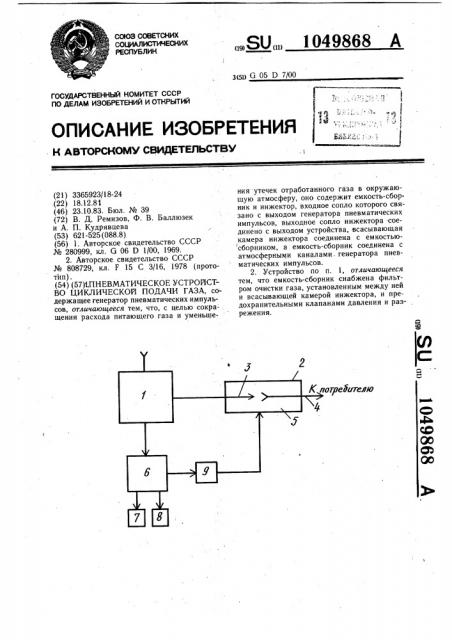

На чертеже показана схема пневматического устройства циклической подачи газа.

Пневматическое устройство циклической подачи газа содержит генератор 1 пневматических импульсов, инжектор 2 с входным соплом 3, выходным соплом 4 и всасывающей камерой 5, емкость-сборник 6, предохранительный клапан 7 давления, предохранительный клапан 8 разрежения и фильтр 9.

Устройство работает следующим образом.

При подаче давления питания от источника сжатого газа (не показан) генератор

1 пневматических импульсов осуществляет цикЛическую подачу газа на вход инжектора 2. Одновременно осуществляется подача газа, отбираемого из. атмосферных камер всех пневмоэлементов генератора 1 пневма15 тических импульсов в момент их переключения, в емкость-сборник 6, откуда газ поступает через фильтр 9 во всасывающую камеру 5 инжектора 2. При этом в выходном сопле 4 инжектора 2 образуется циклический поток газа с расходом большим, чем поток газа во входном сопле 3 инжектора

2. Это происходит потому, что при протекании газа через инжектор 2 осуществляется инжекция газа через его всасывающую камеру 5 из емкости-сборника 6.

25 В связи с тем, что при работе устройства с различными временными параметрами газового потока в емкости-сборнике 6 может создаваться положительное или отрицательное давление газа, влияющее на характеристики потока газа, емкость-сборник

ЗО 6 оснащена предохранительными клапанами 7 давления и разрежения 8, обеспечивающими поддержание определенного уровня давления газа в емкости-сборнике 6.

Экономический эффект от внедрения изобретения заключается в экономии кислоро35 да
