Анализатор спектра по функциям уолша

Анализатор спектра по функциям уолша

Иллюстрации

Показать все

Реферат



АНАЛИЗАТОР СПЕКТРА ПО ФУНКЦИЯМ УОЛША, содержащий генератор тактовых импульсов, выход которого подключен к входу запуска генератора функций Уолта,W регистров, выходы которых являются информационными выходс1ми анализатора, счетчик импульсов и N1 блоков анализа, каждый из которых содержит счетчик, причем управляющие входы счетчика импульсов, N регистров и счетчиков всех N блоков анализа соединены с выходом синхронизации генератора функций Уолша, отлич ающи йен тем, что, с целью упрощения анализатора, ,он содержит элемент И, триггер, а ( -и (i-(,N) блок анализа содержит элемент И и вычитатель,причем выход i -П функции Уолша генератора функций Уол11а соединен с первы входом элемента И -го блока анализа, выход элемента И i-го блока Анализа соединен со счетньм входом счетчика -го блока анализа, информационный выход счетчика i-го блока анализа соединен с первьм входом.вычитателя i -го блока анализа, а выход вычитателя i-го блока анализа, подключен к информационному входу -го регистра, выход элемента И соединен с вторыми входами элементов И. всех N блоков анали9 за и счетным входом триггера, выход (Л которого подключен к счетному входу счетчика импульсов, информационный выход которого соединен с вторыми входами вычитателей всех N блоков анализа, выход генератора тактовых импульсов соединен с первым входом элемента И, второй вход которого является информационным входом анализатора . со со со

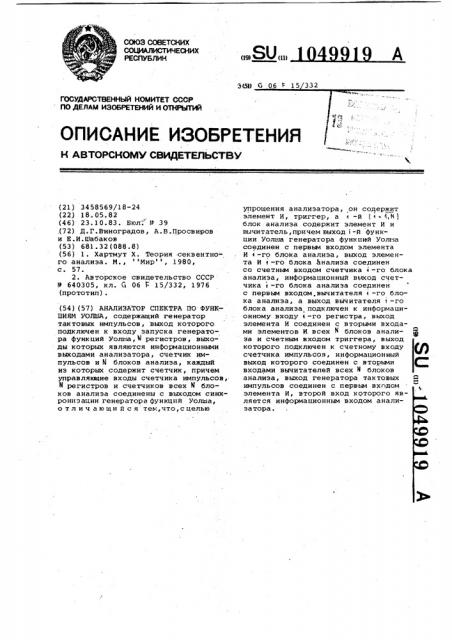

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н АВТОРСКОМЪ СВИДЕТЕЛЬСТВУ (21) 3458569/18-24 (22) 18.05.82 (46) 23.10.83. Бюл Р 39 .(72) Д.Г.Виноградов, A.B.Ïðoñâèðos и E.H.Øàáàêîâ (53) 681.32(088 8) (56) 1. Хартмут Х. Теория секвентного анализа. М., Мир, 1980, с. 57.

2. Авторское свидетельство СССР

Р 640305, кл. G 06 F 15/332, 1976 (прототип). (54) (57) АНАЛИЗАТОР СПЕКТРА ПО ФУНКПИЯИ УОЛША, содержащий генератор тактовых импульсов, выход которого подключен к входу запуска генератора функций Уолща, " регистров, выходы которых являются информационными выходами анализатора, счетчик импульсов и hl блоков анализа, каждый из которых содержит счетчик, причем управляющие входы счетчика импульсов, N регистров и счетчиков всех Н блоков анализа соединены с выходом синхронизации генератора функций Уолша, о тл и ч ающи и с я тем,что,сцелью упрощения анализатора, он содержит элемент И, триггер, а s -й (1 - (, К 1 блок анализа содержит элемент И и вычитатель,причем выход i -é функции Уолша генератора функций Уолиа соединен с первьм входом элемента

И < -го блока анализа, выход элемента И < -го блока анализа соединен со счетным входом счетчика -го блока анализа, информационный выход счетчика r -го блока анализа соединен с первьм входом.вычитателя < -го блока анализа, а выход вычитателя i -го блока анализа подключен к информационному входу t -го регистра, выход элемента И соединен с вторыми входаг ми элементов И. всех я блоков анали- Я за и счетным входом триrreра, выход которого подключен к счетному входу счетчика импульсов, информационный выход которого соединен с вторыми входами вычитателей всех )(блоков анализа, выход генератора тактовых Я импульсов соединен с первым входом элемента И, второй вход кОторого является информационным входом анализатора.

1049919 инФормационнЫй выход счетчика i -го блока анализа соединен с первым вхо дом вычитателя (-го блока анализа, а выход вычитателя i -ro блока анализа подключен к информационному входу

5 t-ro регистра, выход элемента И соединен с вторыми входами элементов

И всех М блоков анализа и счетным входом триггера, выход которого подключен к счетному входу счетчика им о пульсов, информационный выход которого соединен с вторыми входами вычитателей всех М блоков анализа, выход генератора тактовых импульсов соединен с первьм входом элемента И, второй вход которого является информационным входом анализатора.

На чертеже показана функциональная схема анализатора спектра по функциям Уолша.

Анализатор содержит элемент И 1, генератор 2 тактовых импульсов, элемент И 3, блок 4 анализа, c÷åTчик 5, вычитатель б, триггер 7, счетчик 8 импульсов, генератор 9 функций

25 Уолша, Регистр 10.

Анализатор работает следующим образом.

Исследуемый телеграфный сигнал поступает на один из входов элемента И l, на другой вход которого подается импульсная последовательность с выхода генератора 2. На выходе элемента И 1 действуют пачки импульсов, соответствующие положительным телеграфньм посылкам, так как соответствующее отрицательным посылкам напряжение равно нулю. Общее число импульсов в пачках за время цикла работы генератора 9 функций Уолша равно 2 . Тогда счетчик 8 импульсов

О подсчитывает число 4/2 импульсов.

Пачки импульсов с выхода элемента

И 1 поступают на первый вход каждого элемента И 3, на второй вход которого поступает соответствующая функция Уолша. На выходе каждого элемента

И 3 действуют пачки импульсов, соответствующие совпадению положительных значений соответствукщей функции

Уолша и входных пачек импульсов. Чйсbio импульсов в этих пачках считает соответствующий счетчик 5. Если обозначить через Х число импульсов в пачках импульсов на выходе соответст,— вующего элемента И 3, то искомая функция Уолша W может бысть определена как

Изобретение относится к приборостроению и может быть использовано для. вычисления коэффициентов дискретного преобразования Уолша однополярных телеграфных сигналов, например, при решении задач распознавания источников радиоизлучения..

ИзвеСтно устройство для вычисления коэффициентов преобразования уолша (1) .

Однако это устройство требует больших аппаратурных затрат.

Наиболее близким к изобретению

:по технической сущности является цифровой анализатор спектра по функциям Уолиа, содержащий аналого-цифро-. вой преобразователь, генератор импульсов, М блоков регистрации и Ц блоков анализа, каждый из которых содержит сумматор по модулю два, блок свертки по модулю два и накапливающий сумматор, выходы которых соединены с входами блоков регистрации, причем вход аналого-цифрового преобразователя является входом устройства, выход генератора импульсов соединен с вторым входом аналого-цифрового преобразователя и входом двоичного счетчика, выходом соединенного с первыми Йходами сумматоров по модулю два, вторыми входами подключенными к выходам N регистров, а выходами соединенными с входами N блоков свертки по модулю два, выходы которых подключены соответственно к управляющим входам " накапливающих сумматоров-вычитателей (2) .

Недостаток известного анализатора спектра состоит в конструктивной сложности устройства и связанном с этим понижении надежности работы и точности вычисления спектральных коэффициентов Уолша телеграфных сигналов.

Бель изобретения — упрощение анализатора.

Поставленная цель достигается тем,4 что анализатор спектра по функциям

Уолша, включающий генератор тактовых импульсов, выход которого подключен к входу запуска генератора функций

Уолша, В регистров, выходы которых являются информационными выходами анализатора, счетчик импульсов и М блоков анализа, каждый из которых содержит счетчик, причем управляющие входы счетчика импульсов, И регистров и счетчиков всех М блоков анализа соединены с выходом синхронизации генератора функций Уолша, содержит элемент И, триггер, а л -й (1 = <,М) блок анализа содержит элемент И и вычитатель, причем выход i -й функции 60 уолша генератора функций Уолша соединен с первьм входом элемента И

1-го анализа, выход элемента И i -го блока анализа соединен со счетным входом счетчика i -го блока анализа, 5 где К вЂ” коэффициент пропорциональности; число импульсов в пачках на выходе элемента И 1,,не совпадающих с положительными значениями соответствующей функции Уолша, т.е. совпадаю1049919 =«Y

° ° °

Составитель A.Áàðàíîâ редактор р. Бугир Техред N Гергель КоРРектоР Г.решетннк

Заказ 8428/47 Тираж 706 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, r.Óæãîðoä, ул.Проектная,4 щих с отрицательными значениями этой функции.

Причем общее число импульсов в йачках

Тогда соответствукщая функция Уолща .

W =1с(2х-x) = 2М (x-ьИ)

Каждый вычитатель б в момент окончания генерирования полной системы функций Уолна осуществляет вычисле ние (х — 2,/2) и выдает полученный результат в соответствующий регистр

1.

10, который фиксирует результат анализа.

Преимуществом изобретения является существенное упрощение конструкции устройства по сравнению с известными при анализе телеграфных сигналов. Из устройства исключены Й сумматоров по модулю два. Упрощена конструкция аналого-цифрового преоб о,разователя. Упрощение конструкции

;устройства повьпаает надежность и точность его работы.
