Реферат



УСТРОЙСТВО ДЛЯ СБОРКИ ЭЛЕКТРИЧЕСКИХ КОНДЕНСАТОРОВ, содержа цее механизм-подачи секций конденсатторов , механизм подачи диэлектричес- . кой ленты с транспортирунядими роликами , механизм изготовления вкладышей : из диэлектрической ленты с пуансоном, матрицей и режущими элементами и ме1й ханизм установки вкладыией в секции конденсаторов, отличающее-. с я тем, что, с целью повышения качества изделий за счет предварительной формовки вкладышей, механизм из:готовления вкладышей издиэлектрической ленты снабжен узлом формирования заготовок вкладышей на диэлектрической ленте и узлом предварительной подрезки заготовок вкладышей на диэлектрической ленте, установленными перед механизмом установки вкладьлаей в секции конденсаторов, а транспортирующие ролики механизма подачи диэлектрической ленты снабжены выступами , выполненными на их цилиндрической д. поверхности с угловым шагом, равным .шагу расположения заготовок вкладышей / на диэлектрической ленте.Iv/ 4 CD :Р СО СП

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ЗС5И Н 01 G 13 00

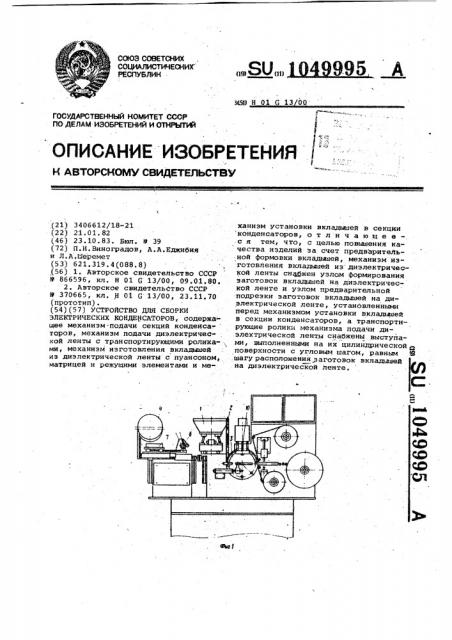

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3406612/18-21 (22) 21.01.82 (46) 23.10.83. Вюл. Р 39 (72) П.И.Виноградов, А.A,Eäæè êÿ и Л.A.Èåpåìåò (53) 621.319.4(088.8) (56) 1. Авторское свидетельство СССР

9 866596 кл. Н 01 G 13/00, 09.01.80.

2. Авторское свидетельство СССР

9 370665, кл. Н 01 G 13/00, 23.11.70 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ СБОРКИ

ЗЛЕКТРИЧЕСКИХ КОНДЕНСАТОРОВ, содержацее механизм-подачи секций конденса-. торов, механизм подачи диэлектричес-, кой ленты с транспортируюцими ролика-;, ми, механизм изготовления вкладышей иэ диэлектрической ленты с пуансоном, матрицей и режушими элементами и ме..SU„„1949995 А. ханнзм установки вкладьааей в секции конденсаторов, о т л и ч а ю ш е ес я тем, что, с целью повышения качества иэделий за счет предварительной формовки вкладиаей, механизм изготовления вкладышей из диэлектрической ленты сн 6жен узлом формирования заготовок вкладышей на диэлектрической ленте и узлом предварительной подрезки заготовок вкладышей на диэлектрической ленте, установленными перед механизмом установки вкладыаей в секции конденсаторов, а транспортируюшие ролики механизма подачи диэлектрической ленты снабжены выступами, выполненными на их цилиндрической поверхности с угловым шагом, равным З шагу расположения „э аготовок вкладышей на диэлектрической ленте.

1049995

На фиг.1 изображено предлагаемое,, 60 устройство, общий видр на фиг.2 схема, устройства; на фиг. 3 - то же, вид сверху; на фиг.4 — узел формирования заготовок вкладышей, разрез, на фиг.5 - разрез Б-Б на фиг.4; на

Изобретение относится к производству электрических конденсаторон и моыет быть использовано в установках для сборки конденсаторов.

Известно устройстно для сборки электрических конденсаторов, содержащее механизм загрузки корпусов, ме- ханизм подачи. корпусон и изоляционной пленки и механизм изготовления и заправки вкладышей в корпус конденсатора 31 ). 10

Однако это устройство не позволяет осуществить заправку вкладышей в секцию конденсатора.

Наиболее близким к изобретению по технической сущности является уст- 5 ройство для сборки электрических конденсаторов, содержащее механизм подачи секций конденсаторон, механизм подачи диэлектрической ленты с транспортируюцими роликами,механизм изготовления вкладышей из диэлектрической ленты с пуансоном, матрицей и режущими элементами и механизм устаНовки. вкладышей в секции конденсаторон 2j, 25

Однако известное устройство не позволяет получить удовлетворительное качество изделий, так как вкладыши, изготавливаемые из диэлектрической ленты, при установке их в секции могут сминаться, что обусловлено неточностью их изготовления.

Цель изобретения — повышение качества изделий за счет предварительной формовки вкладышей.

Цель достигается тем, что в уст.ройстве для сборки электрических конденсаторов, содержащем механизм подачи секций конденсатора, механизм подачи диэлектрической ленты с транспортирующими роликами, механизм из го- 40 тонления вкладышей из диэлектрической: ленты с пуансоном,матрицейи режущими элементами и механизм устанонки вкладышей н секции конденсаторов, механизм изготовления вкладышей из 45 диэлектрической ленты снабжен уз.лом формирования заготовок вкладышей на диэлектрической ленте и узлом . предварительной подреэки заготовок вкладышей на диэлектрической ленте, 50 устанонленными перед механизмом установки вкладышей в секции конденсаторов; а транспортирующие ролики ме,ханизма подачи диэлектрической ленты снабжены выступами, выполненными на их цилиндрической поверхности с угловым шагом, равным шагу расположения заготовок вкладышей на диэлектрической ленте.

I фиг.б - узел предварительной нодреэки заготовок вкладышей.

Устройство содержит механизм подачи секций конденсаторов с вибробунке.ром 1, .направляющим лотком 2 и транспортирующим ротором 3, механизм 4 подачи диэлектрической ленты 5 C транспортирующими роликами 6, механизм изготовления вкладышей из диэлектри:ческой ленты 5 с узлом 7 формирования заготовок 8 нкладышей на ленте 5 и узлом 9 предварительной подреэки заготовок 8 вкладышей, а также механизм

10 установки вкладьхаей в секции конденсаторов.,Транспортирующие ролики б механизма 4 подачи ленты 5 снабжены выступами 11, расположенными на их цилиндрической поверхности с ша-, гом, равным шагу расположения. заготовок 8 вкладышей на ленте 5. Узел формирования заготовок 8 вкладышей содержит обогреваемую многоместную матрицу 12, над которой размещена подвижная -промежуточная плита 13 со скноэными отверстиями 14 для прохода формообразующих пуансонов 15. На по- . верхности плиты 13 выполнены продольные пазы 16 для прохода диэлектрической термопластичной ленты 5. Под матрицей 12. установлены ныталкиватели 17 заготовок 8 вкладышей. Узел 9 предварительной подрезки заготовок 8 вкладышей содержит режущие элементы в виде ножей 18, установленных под углом к направлению перемещения лен-. ты 5.

Устройство работает следующим образом.

Термопластичная лента 5 подается механизмом 4 через пазы 16 плиты 13, и транспортирующие ролики 6 с образованием петли 19 к механизму 10 уста-, новки вкладышей в секции. При этом плита 13, периодически опускаясь,прижимает ленту 5 к матрице. 12, подогревая ленту 5, после чего пуансоны

15, опускаясь, формуют заготовки 8 вкладышей, имеющие форму колпачков.

Отформованные заготовки 8.с лентой

5 выталкиваются из отверстий матрицы 12. Затем лента 5 передвигается на один шаг роликами б.

При этом передвижении ножи 18 узла 9 подрезки надрезают с двух сторон заготовки 8 вкладышей для более легкбго их последующего отделения от ленты 5. Затем лента 5 с отформованными заготовками 8 подается в механизм 10 установки вкладышей, после чего они пуансонами этого механизма (не показаны ) устанавливаются в центральное отверстие секций конденсатора, которые подаются на позицию сборки ротором 3 °

Предварительное изготовление заготовок вкладышей из термопластичной пленки и предварительная подреэ-.

1049995

Составитель 1 . Падучин

Редактор H.Hèêîëàé÷óê ТехредМ.Надь

Корректор А, Дзятко

Эаказ 8438/50 Тираж 703 Подписное вНИИПИ Государственного коМитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5 филиал ППП "Патент", r.Óæãîðîä, ул.Проектная, 4

I ка заготовок на ленте позволяет улучшить, качество сборки конденсаторов за счет обеспечения плотной посадки вкладышей в отверстия секций конденсаторов и исключения возможности выдувания вкладьыей при нанесении контактного слоя методом распыления припоя.
