Реферат



БАШНЯ ДЛЯ КОРМОВ, содержащая цилиндрический корпус с загрузочными и выгрузными люками и пресс-крышку , установленную внутри корпуса с возможностью вертикального перемещения, отличающаяся тем, что, с целью улучшения качества корма за счет равномерного разравнивания перед уплотнением, она снабжена установленной над пресс-крыщкой с возможностью вертикального перемещения поперечной траверсой с центральным отверстием,, а пресс-крыщка имеет привод вращения с вертикальным валом, который расположен в отверстии траверсы, а на нижней поверхности - рыхлительные зубья. СП о О5 О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

31Ю А 01 F 2516

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3452754/30-15 (22) 10.06.82 (46) 30.10.83. Бюл, № 40 (72) Л. У. Фомин (53) 631.243.2 (088.8) (56) 1. Патент Франции № 2224075, кл. А 01 F 25/16, 1974.

2. Патент Швейцарии № 469167, кл. Е 04 Н 7/22, 1969 (прототип). (54) (57) БАШНЯ ДЛЯ КОРМОВ, содержащая цилиндрический корпус с загрузочными и выгрузными люками и пресс-крышку, установленную внутри корпуса с возможностью вертикального перемещения, отличаюи аяся тем, что, с целью улучшения качества корма за счет равномерного разравнивания перед уплотнением, она снабжена установленной над пресс-крышкой с возможностью вертикального перемещения попереч. ной траверсой с центральным отверстием, а пресс-крышка имеет привод вращения с вертикальным валом, который расположен в отверстии траверсы, а на нижней поверхности — рыхлительные зубья.

1050604 (pue. Г

Составитель А. Соколов

Редактор В. Петраш Техред И. Верес Корректор М. Шароши

Заказ 8506/1 Тираж 721 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий.

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению для кормопроизводства.

Известна башчя для кормов, содержа-, щая цилиндрический корпус, устройство для разравнивания корма, помещенное внутри

5 корпуса, разгрузочное и выгрузное устройства (1).

Недостатком известной башни является отсутствие средств для уплотнения и герметизации, что не позвОляет создать условия 10 необходимые для приготовления качественно

ro сенажа или силоса.

Наиболее близкой по технической сущности к предлагаемой является башня для кормов, включающая цилиндрический корпус с загрузочными н выгрузными люками и

15 пресс-крышку, установленную внутри корпуса с возможностью вертикального перемещения (2).

Указанная башня не позволяет получить достаточно высокое качество корма ввиду неравномерной укладки материала и недостаточного вследствие этого удаления воздуха, Цель изобретения — улучшение качества корма за счет равномерного разравнивания перед уплотнением.

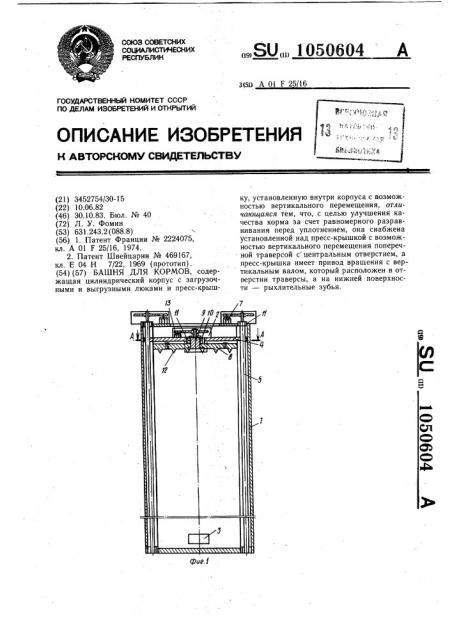

На фиг. 1 показана предлагаемая башня, продольный разрез; на фиг. 2 — сечение

А — А на фиг. 1.

Башня для кормов включает цилиндрический корпус 1 с загрузочными 2 и выгрузными 3 люками. Внутри корпуса 1 установлена поперечная траверса 4, имеющая возможность вертикального перемещения посредством двух ходовых винтов 5, взаимодействующих с гайками 6 траверсы 4 и приводи-, мых во вращение от двигателей 7. На траверсе 4 закреплена пресс-крышка 8, имею-

Д5 щая вал 9, помещенный в опорах 10 центрального отверстия 11 траверсы. Пресскрышка 8 имеет 1га нижней поверхности оыхлительные зубья 12 и снабжена приводом 13 вращения, соединенным с валом 9.

Устройство работает следующим образом.

Перед загрузкой кормового материала пресс-крышка 8 при помощи ходовых винтов 5 перемещается в верхнее положение.

Полость башни заполняется кормовым материалом через загрузочные люки 2. После загрузки порции материала включают двигатель 7 и опускают пресс-крышку 8 до соприкосновения с кормом. После этого включают привод 13 и пресс-крышка 8, вращаясь и опускаясь, разравнивает корм с помощью рыхлительных зубьев 12. По окончании разраьнивания выключают привод 13 вращения пресс-крышки 8. Последняя продолжает опускаться и завершает уплотнение. Затем пресскрышку вновь переводят в крайнее верхнее положение, засыпают следующую порцию материала и повторяют процесс одновременного разравнивания и уплотнения корма.

Указанные операции повторяют до полного заполнения башни. После этого изолированный от доступа воздуха кормовой. материал . остается на хранение, где он подвергается молочно-кислому брожению и превращается в сенаж или силос. Выгрузку готового корма осуществляют через люки 3.

Применение предлагаемой башни позволяет одновременно разравнивать и уплотнять кормовой материал, при этом обеспечивается максимальное удаление воздуха, что способствует эффективному протеканию молочно-кислого брожения и повышению качества корма.
