Вибрационный грохот

Вибрационный грохот

Иллюстрации

Показать все

Реферат



ВИБРАЦИОННЫЙ ГРОХОТ, включающий упруго установленный короб : криволинейньа и салазками, жестко закрепленную в нем сепарирующую поверхность, вибропривод из двух вибраторов, расположенных на одина ковом расстоянии от центра тяжести гррхота и установленных с возможностью перемещения относительно сан лазок, отличающийся тем, что, С целью снижения потерь энергии при грохочении при«одновременном уменьшении габаритов грохота , он дополнительно снабжен прямолинейньми салазками, которое размещены на коробе,между криволинейньми салазксили и центром тяжести грохота и снабжены рамкой, концы которой размещены на разноименных салазках, а вибраторы установлены на рамке салазок.

091 (11) СООЗ СОВЕТСКИХ

РЕСПУБЛИК

ЗСЮ, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕ

К ABT0PCHQINY СВИДЕТЕЛЬСТВУ (21) 3398955/29-03 (22) 22 ° 02.82 (46) 30.10.83. Ьюл. 9 40 (72) П.и. Заика, A.È. Завгородний, A В Богомолов A.П. Горшков и Ю.A. Манчинский (71) Харьковский институт механизации и электрификации сельского хозяйства и Всесоюзный научно-иссле довательский институт, лубяных куль.-. тур (53) 621,928.2(088.8) (56) 1. Авторское свидетельство СССР

В 112448,.кл. В 07 В 1/40, 1957.

2, Авторское свидетельство СССР по заявке Р 3008559, кл, В 07 .В 1/40, 1980 (прототип) (54)(57) ВИБРАЦИОННЫЯ ГРОХОТ вклю» чающий упруго установленный короб,с криволинейньвюи салазками, жестко закрепленную в нем сепарирующую поверхность, вибропривод из двух вибраторов, расположенных на одинаковом расстоянии от центра тяжести грохота и установленных с возможностью перемещения относительно са лазок, отличающийся тем, что, C целью снижения потерь энергии при грохочении при одновременном.уменьшении габаритов грохота, он дополнительно снабжен прямолинейными салазками, которые размещены на коробе, между криволинейными салазками и центром тяжести грохота и снабжены рамкой, концы которой размещены на разноименных салазках, а вибраторы установлены на рамке салазок.

1050762

Изобретение относится к горной промыапенности в частности к устройствам для классификации сыпучего .материала по классам крупности, и может быть использовано в различ- ных отраслях.

Известен вибрационный грохот, включающий короб с просеивающей поверхностью и закрепленные на нем кинематически несвязанные между собой дебалансные вибраторы, вращающиеся в противоположных направлениях и установленные на одинаковом расстоянии от центра тяжести грохота (1) .

Недостатком вибрационного грохота является то, что направленность вибровоэдействия постоянна, вследствие чего снижается эффективность классификации при различной нагрузке на грохот.

Наиболее близким техническим решением к предлагаемому по технической сущности и достигаемому результату является вибрационный грохот, включающий упруго установленный короб с криволинейными салазками, жестко закрепленную в нем. сепарирующую поверхность, вибропривод иэ двух вибраторов, расположенwx на одинаковом расстоянии от центра тяжести грохота и установленных.с воэможностью перемещения относительно салазок (2) .

Недостатком вибрационного грохота является то,.что для относительно широкого изменения направленности вибровоздействия при передвижении вибраторов по салазкам необ ходимо увеличивать габаритные размеры грохота, что приводит к повышенной металлоемкости устройства и кроме того возрастают потери энергии вследствие возрастания степени затухания колебаний.

Цель изобретения — снижейие потерь энергии при грохочении при одновременном уменьшении габаритов грохота..

Указанная цель достигается тем, что вибрационный грохот, включающий упруго установленный короб с криволинейными салазками, жестко закрепленную в нем сепарирующую поверхность,.вибропривод из двух вибраторов, расположенных на адинаковом расстоянии от центра тяжести грохота и установленных с воэможностью перемещения относительно салазок, дополниТельно снабжен прямолинеййьваи салазками, которые размещены на коробе между криволинейными салазками и центром тяжести

Грохота и снабжены рамкой, концы . которой размещены на разноименных салазках, а вибраторы установлены на рамке салазок.

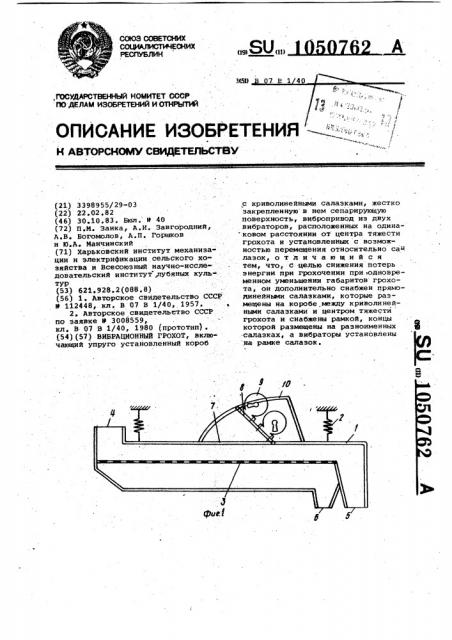

На фиг. 1 показан вибрационный грохот (вид сбоку) ° на фиг. 2вибрационный грохот (вид сверху) ; на фиг. 3 — варианты размещения рамки с вибраторами на салазках, на .фиг. 4 - схема расчета формы кривой для криволинейных салазок.

Грохот включает короб 1, который

10 подвешен на упругих пружинах .2.

Внутри короба 1 жестко закреплена сепарирующая поверхность 3. Подача исходной смеси на сепарирующую поверхность 3 осуществляется через

15 загрузочное окно. 4. Для .приема продуктов разделения предназначены при, емники 5 и 6. На коробе 1 закреп-. лены салазки 7, на которых нижней частью закрепляется рамка 8. На рамке 8 эакреПлены внбраторы 9.

Верхней частью рамка 8 закрепляется с помощью болтовых соединений к дополнительным салазкам 10;

Дополнительные салазки 10 имеют форму кривой (фиг. 4), определяемой выражением ь . е

v= -4й -х, (о хе), 2 3 -v

30 где N — точка закрепления рамки на салазках, И - точка закрепления рамки на дополнительных салаэ35.

А - проекция точки М на ось У;

 — точка пересечения линии действия возмущающих сил с осью У;

40 С - угол напРавленности колебаний, Ь - расстояние от салазок (оси

У) до центра тяжести гро.хота, — длина рамки.

Принцип работы грохота следующий.

Устанавливают необходимый угол направленности колебаний с помощью изменения положения рамки 8 и включают грохот в работу, Исходная смесь подается через загрузочное окно 4, на сепарирующую поверхность 3, где происходит разделение смеси на фракции. Разделенная смесь выводится из

55 машины через приемники 5 и 6 продуктов разделения.

При использовании предлагаемого изобретения эа счет размещения передвижного вибратора на минималь60 но возможном расстоянии от короба сокращаются как диссипативные потери, так и габариты грохота.
