Штамп для изготовления петли, на преимущественно крупногабаритной листовой заготовке

Штамп для изготовления петли, на преимущественно крупногабаритной листовой заготовке

Иллюстрации

Показать все

Реферат



ШТАМП ДЛЯ ИЗГОТОВЛЕНИЯ ПЕТЛИ, ПРЕИМУЩЕСТВЕННО КРУПНОГАБАРИТНОЙ , НА ЛИСТОВОЙ ЗАГОТОВКЕ , содержащий подвижные пуансон для. подгибки края заготовки и матрицу для закатки петли с формообразующим ручьем и установленные на неподвижной плите матрицу для подгибки края заготовки и упоры для фиксации краев заготовки , а также прижим, отличающийся тем, что, с целью повышения качества изделий путем предотвращения потери устойчивости , он снабжён плавающим основанием , смонтированным на неподвижной плите, фиксатором, жестко закрепленным на периферии матрицы для подгибки края заготовки, и подвижной плитой с закрепленным на ней с возможностью перемещения вдоль оси штампа вставкой-ограничителем полости формообразующего ручья, пуансон для подгибки края заготовки и матрица для закатки петли жестко закрепg лены на подвижной плите, а прижим - с возможностью перемещения вдоль оси сл штампа, при этом упор, фиксирующий край с заготовки в исходном положении, выполнен подпружиненным к неподвижной плите. ел о Об

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„10507S9 зы) 8 21 0 53/40; В 2I. D 22 02 .

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Ю

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1:

ОПИСАНИЕ ИЗОБРЕТЕНИЯ :-:: —:: "

H ABT0PCH0MV СВИДЕТЕЛЬСТВУ, (:Р

Сп (Р

true / (21$ 3401120/25-27 (22) 01.03.82 (46) 30.10,83. Бюл. № 40 (72) И. H. Барышников, Н. Ж. Очеретина и И. С. Зайцева (71) Гомельский конструкторско-технологический и экспериментальный институт- по техническому перевооружению и подготовке прбизводства предприятий Всесоюзного ироизводственного объединения «Союзкорм«маш», (53) 621.981.1 (088.8) (56) 1. Авторское свидетельство СССР № 588041, кл. В 21 D 11 20, 1976.

2. Мегцерин В. Т. Листовая штамповка..

Атлас схем,, М:, -Машиностроеннеь, 1975, с, 101, рис. 257 (прототип). (54).1о7) ШТАМП ДЛЯ ИЗГОТОВЛЕНИЯ

ПЕТЛИ, ПРЕИМУЩЕСТВЕННО КРУПНОГАБАРИТНОЙ, HA ЛИСТОВОЙ ЗАГОТОВКЕ, содержащий подвижные пуансон для подгибки края заготовки и матрицу для закатки петли с формообразующим ручьем и установленные на неподвижной плите .матрицу для подгибки края заго-. товки и упоры для фиксации краев заготовки, а также прижим, отличающийся тем, что, с целью повышения качества изделий путем предотвращения потери устойчивости, он снабжен плавающим основанием, смонтированным на неподвижной плите, фиксатором, жестко закрепленным на периферии матрицы для подгибки края заготовки, и подвижной плитой с закрепленным на ней с возможностью перемещения вдоль оси штампа вставкой-ограничителем полости формообразующего ручья, пуансон,для подгибки края заготовки и матрица для закатки петли жестко закреплены на подвижной плите, а прижим с возможностью перемещения вдоль оси штампа, при этом упор, фиксирующий край заготовки в исходном положении, выполнен подпружиненным к неподвижной плите, 1050189

Изобретение относится к обработке металлов давлением, в частности к закаточным штампам.

Известен штамп для эакатки петель, содержащий верхнюю и нижнюю плиты, матрицу, выполненную в виде вертикального паза с закруглением в нижней части и снабженную боковыми направляющими, s верхней части которых выполнены горизон тальные сквозные пазы, и пуансон для досылки створок петли в зону формовки fl).

Недостатками этого штампа является невозможность полного изготовления в нем детали и низкое качество закатки у деталей, обладающих малой жесткостью.

Наиболее близким к предлагаемому по технической сущности являетсд штамп для изготовления петли на листовой . заготовке, содержащий подвижные пуансон для подгибки края заготовки и матрицу для закатки петли с формообразующим, ручьем, и установленные на неподвижной, 2о плите матрицу для подгибки края заго-. - : . товки и упоры для фиксации заготовки, а также прижим 12).

Однако на известном штампе затруднено . получение петли увеличенного диаметра и малой жесткости из-за потери устойчивости заготовки.

Цель изобретения — повышение качества изделий путем предотвращения потери устойчивости.

Поставленная цель достигается тем, что штамп для изготовления петли на листовой заготовке, содержащий подвижные пуансон для подгибки края заготовки и матрицу для закатки петли с формообразующими ручьем, установленные на неподвижной плите матрицу для подгибки края заготовки и упоры для фиксации краев заготовки, а также прижим, снабжен плавающим основанием, смой- тнрованйым на неподвижной плите, фиксатором, жестко закрепленным на периферии матрицы для подгибки края заготовки, и подвижной плитой с закрепленным на ней с возможностью перемещения вдоль оси штампа вставкой-ограничителем полости формообразующего ручья, пуансон для подгибки края заготовки и матрица для закатки петли жестко закреплены на подвижной пл нте, а прижим — с воз мож ностьюперемещения вдоль оси штампа,.при этом упор, фиксирующий край заготовки в ис- ходном положении, выполнен подпружиненным к неподвижной плите.

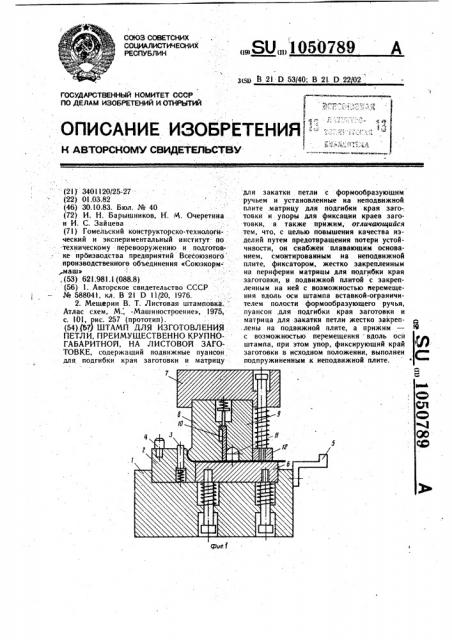

На фиг. показан штамп в конечный момент подгибки края заготовки. на фиг. 2 — то же, в конечный момент набора материала петли; на фнг. 3 — то же, в начальный момент закатки петли; на фиг. 4— то же, в конечный момент закаткн петли.

Штамп содержит установленные на неподвижной плите матрицу 2 для подгибки края заготовки,. подпружиненный упор 3 для деформируемого края заготовки, фиксатор 4 узла набора материала петли, и неподвижный упор 5 недеформируемого края заготовки, а также плавающий прижим-основание 6. Штамп содержит также закрепленные на подвижной плите 7 пуансон 8 для подгибки края заготовки, матрицу 9 для эакатки петли, нодпружинениую вставку-ограничитель 10, установленную со стороны открытой части формообразующего ручья 1, и подпружиненный прижим 12.

Основание 6 установлено на пружинах, суммарное усилие которых больше суммарного усилия пружин ограничителя 10 и при-. жима 12.

Закатка осуществляется.за три рабочих хода. Заготовку укладываю!г на основание 6 и матрицу 2 до упора 3 и при ходе нолзуиа пресса вниз зажимают между основанием 6, вставкой-ограничителем 10 и прижимом 12 и нзгибают пуансоном .8 по матрице 2.

После этого заготовку подают до фиксатора 4, упор 3 при этом устанавливается под весом заготовки и при втором ходе ползуна пресса в той же последовательности осуществляют вторую гибку, обеспечиваю-. щую набор материала петли.

Затем заготовку подают до упора 5 и при ходе ползуна пресса вниз сначала зажимают между основанием 6 и прижимом

12 и закатывают петлю в ручье 11, при этом прижим 12 служит для предотвраще н я опрокидывания заготовки в процессе эакатки, а вставка-ограничитель 10 обеспечивает устойчивость процесса закатки, что улучшает. качество закатки. Техникоэкономический эффект достигается благодаряя снижению стон мости оснастки вслед-: ствие уменьшения количества однопереходных штампов.

1050780

105078Э

Составитель Л. Ткаченко

Редактор Н. Гришанова Техред И. Верес Корректор О. Билак

Заказ 8549/1 ) . Тираж 816 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! i3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
