Штамп для закрытой объемной штамповки

Штамп для закрытой объемной штамповки

Иллюстрации

Показать все

Реферат



ШТАМП ДЛЯ ЗАКРЫТОЙ ОБЪ ЕМНОЙ ШТАМПОВКИ например, четырех : угольных деталей, содержащий верхнюю и нижнюю части, на которых по краям гравюры выполнены ограничительные выступы отличающийся тем, что, с целью снижения трудоемкости изготовления штампа, на каждой из частей шта.мпа выступы выполнены парными по взаимно противоположным сторонам гравюры и встречно направлены. 2. Штамп по п. , отличающийся тем, что длина одной пары выступов превышает длину соответствующих сторон гравюры. (О О1 о 00

Ф

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3(SD В

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

F30 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ "с

GflHCAHHE ИЗОЬРЕткНия

И ASVOPCH05Of СВИДЕТ ЕПЬСТВУ - фЦ 3392633/25-2? (22) 11.02.82 (46 ) 3О.10.83. Вюл.,% 40 (72) /1. А. Кричевер и В, И. Сорокин (53) 621.73.673 (088.8),. (%) 1. Айдереакс А. И. и др. Безоблойная штамповка, Л., «Машгиз», 1958, фиг. 101, с. 235.

\ : 2.:Авторское свидетельство СССР

М 657901, кл. В 21 .1 13/02, 1980 (прототип).

„„SU„„1050800 А (54) (57) ШТАМП ДЛЯ ЗАКРЫТОЙ ОБЪ

ЕМНОИ ШТАМПОВКИ например, четырех- ." угольных деталей, содержащий верхнюю и нижнюю части, на которых по краям гравюры выполнены ограничительные выступы отличающийся тем, что, с целью снижения трудоемкости изготовления штампа, на каждой из частей штампа выступы выполнены парными по взаимно противоположным сто ронам гравюры и встречно направлены.

2. Штамп по п. 1, отличающийся тем, что длина одной пары выступов превышает длину соответствующих сторон гравюры.

1050800

Изобретение относится к обработке м . таллов давлением и може1 быть нгнольэо. вано преимущественно для закрытой объемной штамповки четырехугольных в пла е деталей, например фланцев. 3 Йзвестен штамп для закрытой объемной в тамповки четырехугольных деталей, содержащий нижнюю (матрицу) н аерхнкяо (пуансон) части, в которых выполнена грав1ора, утопленная в матрице 11).

Недостатком штампа является высокая фудоемкость изготовления иэ-за сложности обработки глубокой гравюры в матрице, требующей значительной ручной доводочной работы: Кроме того, на изделиях образуется торцовый заусенец, а сами изделия с трудом извлекаются иэ гравюры матрицы.

Известен штамп для закрытой объемной штамповки четырехугольных деталей, содержащий верхнюю и нижнюю части, на которых по краям гравюры выполнены ог- раничительные выступы 12 .

Однако н данный штамп трудоемок в изготовлении и требует доводочных работ.

Это обусловлено тем, что в двух диагональных углах гравюры смежные огранчительные выступы выполнены на одной части штампа и односторонне направлены, образуя закрытый Yroè. Тем самым затрудняется обработка гравюры, исключается возможность станочной шлифовки внутренней поверхности выступов. Снижается и точность изготовления гравюры.

Цель изобретения -- снижение трудоемкости изготовления штампа.

Поставленная цель достигается тем, что в штампе для закрытой объемной штамповки, например, четырехугольных деталей, содержащем верхнюю и нижнюю части, на которцл по краям гравюры выполнены„ ограничительные выступы, на каждой из его . частей высгупь(выполнены парными по вза-, нмно противоположным сторонам гравюры и встречно направленны.

Кроме того, для исключения образования зазоров между кромками выступов в углах гравюры, длина одной пары выступов превышает длину ссютветствующих сторон гравюры.

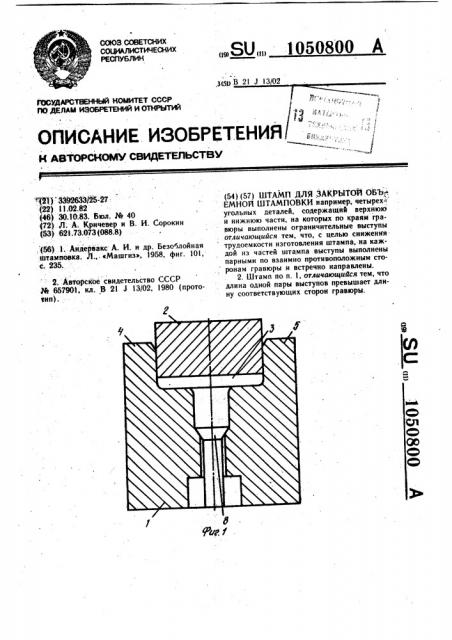

На фнг. 1 представлен штамп, поперечный разрез; на фиг. 2 — то же, продоль ный разрез; на фнг. 3 — то же, вид в плане.

Штамп состоит из нижней l н верхней 2 частей, в которых выполнена гравюра 3. г1а нижней части штампа 1 по двум противолежащим сторонам гравюры выполнены ограничительные выступы 4 н 5, направленные вверх.

15 На верхней части штампа 2 по двум другим сторонам гравюры выполнены выступы 6 и 7, направленные вниз. Внутренние поверхности выступов являются стенками гравюры. Длина выступов 4 и 5 превышает длину соответствующих сторон

О гравюры. В нижней части штампа выпол, .иен выталкватель 8.

Работа штампа аналогична известному.

Благодаря тому, что на нижней и верх йей частях штампа отсутствуют смежныФд Выступы и углы гравюры полностью откры

Фы; внутренние яоверхкости выступов гравюры легко поддаются механической обработке, в частности шлифованию. Тем самым резко снижается объем слесарных доводочиых работ и трудоемкость изготовЗО леиия штампов. Предлагаемая конструкция

Ьсобенио эффективяа при изготовлении штампов для изотермвческого деформирова4 ния, изготавливвемиК йз, труднообрабатыввеиых жауопрочиых сплавов.

l1o сравнению с, базовым объектом, в каЗ5. честве которого принят прототип, трудо.. емкость при изготовлении предлагаемого иютамяа снижается иа 20 — 25%, Ц)5080(}
