Способ разработки свит угольных пластов под водными объектами

Способ разработки свит угольных пластов под водными объектами

Иллюстрации

Показать все

Реферат



СПОСОБ РАЗРАБОТКИ СВИТ УГОЛЬНЫХ.ПЛАСТОВ ПОД ВОДНЫМИ ОБЪЕКТАМИ, включающий проведение подготовительных выработок, разработку каждого пласта в пределах предохранительных целиков в зоне влияния водного объекта отличающийся тем, что, с целью снижения потерь угля в предохранительных целиках, подготовительные выработки при отработке лластйв в пределах зоны влияния водного объекта поддерживают теряющими несущую способность и отжимаемыми в выработанное , пространство целиками шириной не более 0,05Hi. где Н - расстояние по вертикали от земной поверхности до теряющего несущую способность целика. О1 tc 00 со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

З(51) Е 21 С 41/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО.i1ЕЛ М ИЗОБРЕТЕНИЙ И OTHPblTHA (2 l ) 3463602/22-03 (22) 05.07.82 (46) 30.10.83.Бюл № 40 (72) Б: Я. Гвирцман, Г . П. Пепеляев и А. Г. Акнмо.в. (7!) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт горной геомеханики и маркшейдерского дела (53) 622.275(088.8) (56). I. Гвирцман Б. Я. и др. Безопасная выем ка угля под водными объектами. М„

; «Недра», I 977, с 97-104.

2, Указания по определению условий безопасной выемки угля под водными объектами и их охране. Л. ВНИМИ, 197?, с..l2-13., „„SU„„1051283 А (54) (57) СПОСОБ РАЗРАБОТКИ СВИТ

УГОЛЬНЫХ. ПЛАСТОВ ПОД ВОДНЫМИ

ОБЪЕКТАМИ, включающий проведение под. готовительных выработок, разработку каждого пласта в пределах предохранительных целиков в зоне влияния водного объекта отличающийся тем, что, с целью снижения потерь угля в предохранительных целиках, йодготовительные выработки при отработке пластов в пределах зоны влияния водного объекта поддерживают теряющими несущую способность и отжимаемыми в выработанное пространство . целиками шириной не более 0,05Н, где Н вЂ” расстояние по вертикали от земной поверхности до теряющего несущую способность целика. (1.I(>6(>(! (ill!(oTIH)(ится к Горной промып!.и Ilil! >(, ги и может быть использовано при (>Я >бо >E ((Вит у(О1ьнь>х пластов под водныМ>l ()(> >>(Ii Г» М H В ПР(>I(1ЯХ ОСТЯ ВЛЕННЫХ ПОД !

III >1Il llP((() > (Я EIHT(Л ЬН Ь! Х ЦРЛИКОВ.

И:>В(«т(н (Iioc06 разработки свит угольных пластов В пределах предохранительных

>иликон под Водными объектами путем умень щения и >соты зоны Водопроводящих тре(цин

>гад выработанным пространством ((j.

Одн;п(о этот способ не обеспечивает без()II;lснук) выемку угля в зоне ведения очистных работ под водными объектами.

Известен также способ разработки свит уго.:>! н! >х пластов В пределах предохраня" гельных целиков под водными объектамй, при котором уменьп>(ние высоты зоны водопроводящих трещин над выработанным

>>ространством достигается пу1 ем рационального взаимного расположения очистных выработок по различным пластам. При этом пласты отрабатывают в такой последова= тельности и границы очистных выработок по различным пластам располагают таким обра зом, чтобы максимальная суммарная расчетная кривизна на нижнем контуре водного объекта, обусловленная выемкой данного и ,1анее отработанных пластов; не превышала допустимой величины, имевшей место при

>гряботке верхнего пласта свиты на без(пас мой глубине (2j.

Однако способ характеризуется значиге >ьнь>ми потерями угля в оставляемом предохранительном целике.

30 ботанное пространство к моменту оквнчяния процесса сдвижения горных пород посл;- отработки этого пласта на указанном учя. тке угольных целиков, причем ширину целиков, зоны влияния В направлении пр<к IHpHHHÿ пластов строят Янало! и I!I>I I ()бразил >н>д углами рязрывон 6". Н(!)хней! грани>ц и Ilp( дохраните >! но! о целика под В >дным ()61>(ктом 4 по кажд(>му пля«)у ня рязре>(Вкрест про«тирания являет«н точка пере«ече>l!IH

ИОчВы пласта с гp(IEIHIE«Й зон>>! B.I>>инин (. >и нией 5. Нижней границей предохранительного целика по пласту 1 является точка !:(p(сечения почвы этого пласта с горизо! . О,:

его безопасной глубины Ho„, определе»!!Ой как для одиночного пласта, а по >и желе жащему пласту 2 — - точка пересечения loчВы пласт(! с горизонтом его безопа>.ной глубины Н6, определенной с учетом о>рат ботки пласта 1. В случя>>х, кяк это и.»ест» .Вс то по пласту 3, когда точка пересечения почвы указанчого пластг с гоnl>.ñ!-:том ..его безопасной глубины г!о, определ-!>Hîé с учетом отработки пластов и 2. располагается за пределами зоны Влияния Воднсго

gp объекта, оконтуренной ее границей 6, за нижнюю границу предохранительно! о це.>ика принимают точку пересечения по !BE=I пласта с линией 6.

При отработке верхнего пласта на участке между горизонтом безопасной глубины

Н6! и нижней границей 6 зоны опасного Влияния водного объкта подготовительные выра ботки поддерживают оставлением теряющих несущую способность и отжимаемых в Выра35

Цель изобретения — снижение потерь угля в предохранительном целике.

Г!оставленная цель достигается тем, что согласно способу разработки свит уголь= них пластов под водным объектом, включающему проведение подготовительных выработок, разработку каждого пласта в пределах предохранительных целиков в зоне влияния водного объекта, подготовительные выработки при отработке пластов в преде,лах зоны влияния водного объекта поддер живают теряющими несущую способность >г

-отжимаемыми в выработанное пространство целиками шириной не более 005Н, где Нрасстояние по вертикали от земной поверхности до теряюще>О несущую способность цели ка.

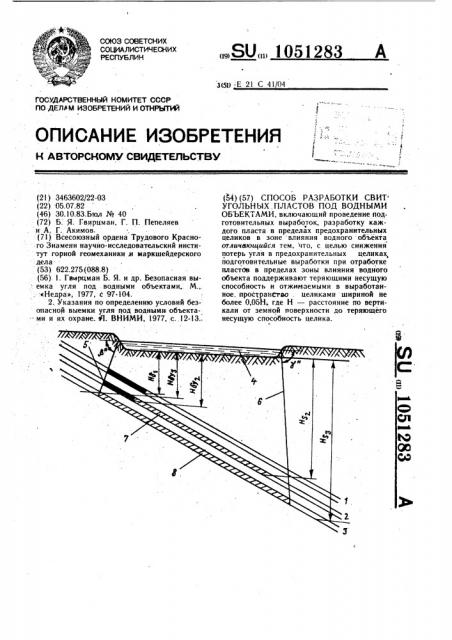

На чертеж представлена схема разработки свиты угольных пластов под водным о л-ектом.

Способ осуществляют следующим образом.

По угольным пластам 1 — 3 и т.д. определяют положение границ зоны опасного влияния водного объекта . Границей этой зоны со стороны восстания пластов является линия 5, которую строят от соответствующей границы водного объекта под углом разрыsap, а со стороны падения — линия 6, по строенная под углом разрывов Ъ, Границь оставляемых в выработанном пространстве, принимают не более 0;05Н, где Н вЂ” расстояние по вертикали от земной поверхности до соответствующего целика. Целики таких размеров достаточны для поддержания вентиляционных и конвейерных (откаточных) штреков лав в период работы последних, а затем, к моменту затухания процесса с (Ви-" жения горных пород эти целики приктич: —.cêã". полностью теряют несу(цую способность и отжимаются в выработанное >HpocTpBHc>âo> в результате чего напряжения и деформации в слоях пород, над верхней границей зоны водопроводящих трещин, образовавшийся над выработанным пространством Вер.-:.него пласта 1, практически ликвидир тся.

Исследования показали, что если в таких условиях при отработке нижележащих пла-. стов деформации пород над Верхнец границей упомянутой зоны водопроводящих трещин не перевышают максимальной величины имевшей место при отработке верхнего пла ста, то увеличения высоты зоны Водопро водящих трещин над верхним -пластом не происходит, 1 ем самым обеспечивается Возможность извлечения в безопасных условиях запасы угля из предохранительного целика по нижележащему пласту 2 на участке 7 этого целика меж у его нижней границей H точ

1051283

Составитель E. Синцов

Техред И. Верес Корректор О. Тигор

Тираж 603 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

I 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4 едактор И. Ковальчук аказ 8632/35 кой .пересечения почвы указанного пласта

; горизонтом безопасной глубины Нбу,, определенной для пласта 2 как для одиночного, г.е. без учета отработки пласта l.

Отработку пласта 1 на участке 7 производят по окончании процесса сдвижения горных пород после отработки пласта l на участке между горизонтом Нб и границей

6 зоны опасного влияния водного объекта, когда произойдет потеря песущей способности и отжим в выработанное пространство угольных целиков, оставленных в выработанном пространстве пласта 1. При этом для обеспечения возможности безопасного извлечения угля из предохранительного целика по йласту 3 поддержание подготовительных выработок и остановление угольных целиков в выработанном пространстве пласта 2 между горизонтом Нбуа и линией 6 осуществляют так же, как и при отработке пласта 1 между горизонтом Нб» и линией 6.

В случаях, как это имеет место по пласту

3, когда точка пересечения его почвы с ro: ризонтом безопасной глубины Нбу, определенной без учета отработки пластов и 2, располагается со стороны восстания от гра иицы зоны влияния 5, согласно предлагаемому способу возможно извлечение запасов. угля из предохранительного целика по данному пласту на участке 8 между верхней 5 и нижней 6 границами зоны опасного влияния водного объекта, т.е. осуществить полную выемку угля иэ целика.

Отработку пласта 3 на участке 8 производят по окончании процесса сдвижения горных пород после отработки пласта 2 на участке между горизонтом Нбу> и линией 6. 11ри наличии нижележащих пластов, по которым остановлены предохранительные целики, подлежащие извлечению, при отработке пла- ста 3 выполняют те же требования относительно поддержания подготовительных выработок и размеров оставляемых в выработанном пространстве угольных. целиков, что. и при отработке пластов I и 2. !

О

Укаэанные требования не являются o6stзательными для самого нижнего пласта, поскольку даже при оставлении в выработанном пространстве этого пласта целиков больших размеров деформации пород над верхней границей зоны водопроводящих трещин (при соблюдении перечисленных выше остальных условий.) не превысят допустимой величины.

Аналогичный эффект достигается и при обработке пластов в зоне влияния водного объекта, при которой в выработанном пространстве не оставляют технологических целиков, т.е. по бесцеликовой схеме. Выработки с большим сроком существования (например, уклоны и бремсберги), для поддержания которых необходимы целики шириной не более 0,05"г!, должны располагаться за пределами зоны влияния водного объекта.

Предлагаемый способ позволит снизить поте!!и угля в предохранительных целиках и создает безопасные условия для ведения работ по выемке угля под водными объектами.
