Форсунка с соударяющимися струями

Форсунка с соударяющимися струями

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

И50 E 21 F 5/00.1

r ! !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 812939 (21) 3474089/22-03 (.22) 26 .07.82 (46) 30.10.83. Бюл. 9 40 (.72) В.К.Журавлев (71) Алма-Атинский энергетический инст ит,ут (53) 622.807 ° 2{088.8)

{56) 1. Авторское свидетельство СССР

9 812939, кл. E 21 F 5 j00p 1977.

„„Su„„1051314 А (54) (57) ФОРСУНКА С СОУДАРЯИЩИМИСЯ

СТРУЯМИ по авт.cs. В .812939, о тл и ч а ю щ а я с я тем, что, с целью повьааения эффективности обесtпыливания воздуха и обеспечения электробезопасности при эксплуатации, на наружную поверхность кольцевого электрода нанесен высокольтный. изоляционный слой.

1051314

Составитель И.Федяева

Техред Ж.Кастелевич Корректор Л.Патай у

Редактор И.Ковальчук

Заказ 8635/37 Тираж 444 Подписное

ВНИИПИ Государственного комитета СССР по.делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

Изобретение относится к горной роьымпенности, может быть использовано для подавления пылей, тонких фракций, и является усовершенствованием изобретения по авт.св. 9 812939, По основйому авт.св.. 9 812939 5 известка форсунка с соударяющими струями. содержащая ступенчатый корпус с рядами горизонтальных и вертикальных сопел. кЬльцеэой электрод, установленный между плоскостями ступеней на одинаковом расстоянии до корпуса и точки пересечения осей сопел (17.

Недостатком данной форсунки является биполярный характер электри- 15 эадии капель в поле кольцевого электрола. Кроме того, подача высокого напряжения на.неизолированный кольцевой электрол требует поинятия определенных мер по технике безопас- р ности. При подаче электрического потенциала на неизолированный кольцевой электрод электризация капель .осуществляется. как за счет электростатической индукции (капли при этом 25 приобретают заряд противоположного знака полярности потенциала кольца) так и за счет осаждения ионов воздуха на каплях (при этом заряд капель одноименен с полярностью потен- 30 циала электрода ). До возникновения коронного развода преобладает индукционный механизм электризации.а после возникновения короны - меха низм осаждения ионов. Так как знаки зарядов при этих. механизмах разные, то.суммарный заряд водного аэрозоля получается относительно невысоким вследствие компенсации биполярных зарядов капель. При униполярной электризации пыли (что часто 40 применяется в практике обеспыливания воздуха) эффективность пылеулав-, ливания прямо пропорциональна суммар.ному заряду водного. аэрозоля.

Цель изобретения — повышение эффективности обеспыливания воздуха и обеспечение электробезопасности при эксплуатации форсунки.

Укаэанная цель достигается тем, что в форсунке с соударяющимися струями на наружную поверхность кольцевого электрода нанесен высо-. ковольтный изоляицонный слой.

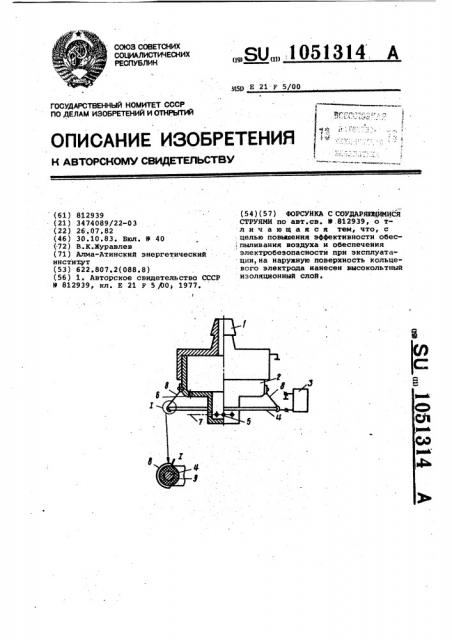

На чертеже изображена форсунка. с соударяющимися струями.

Форсунка состоит из водоподвод» щего патрубка 1. ступенчатого корпуса 2. высоковольтного источника 3, . кольцевого электреда 4. В ступенях корпуса 2 выполнены сопла 5 и б с пересекающимися под прямым углом осями в точке:7. Кольцевой электрод 4 установлен выце точки пересечения 7 и закреплен на ступенчатом корпусе на держателях 8, Высоковольтный изоляционный слой 9 нанесен на наружную поверхность кольцевого электрода 4, Форсунка с соударяющимися струями работает следующим образом.

Через патрубки 1 и корпус 2 подается вода, которая распыляется путем соударения струй из сопел 5 и б, об разуя зонтообразный факел. При подаче электрического потенциала от источника 3 на кольцевой электрод 4 с изоляционным слоем 9 образуемые капли электризуются только эа счет электростатической индукции и. приобретают заряд противоположнЫй знаку потенциала кольца полярности. Вследствие наличия изоляционного слоя 9

see капли приобретают заряд одной полярности и суммарный заряд капель достигает максимальной величины, а эксплуатация. форсунки становится электробезопасной и резко снижается расход электроэнергии, так как высоковольный источник 3 работает в режиме холостого хода (при этом можно испольэовать высоковольтные источники малой мощности, у которых ток короткого замыкания не достигает пределов чувствительности человеческого организма ).

Эффективность пылеулавливания при орошении электроэаряженной водой определяется электрическим зарядом капель и пылинок. При постоянных зарядах пылинок и размеров капель и пылинок эффективность пылеулавливания прямопропорциональна. величине . зарядов капель.

При изоляции кольцевого электрода

sCe капли с самого начала получают заряд одной полярности. Поэтому суммарный заряд их в несколько раэ выше, чем в предыдущем. случае. Таким образом, при изоляции кольцевого электрода величина;суммарного заряда капель значительно выше, чем величи« на заряда при:неизолированном кольцевом электроде.
