Способ измерения времени установления выходного напряжения цифроаналогового преобразователя

Способ измерения времени установления выходного напряжения цифроаналогового преобразователя

Иллюстрации

Показать все

Реферат



СПОСОБ ИЗМЕРЕНИЯ ВРЕМЕНИ УСТАНОВЛЕНИЯ ВЫХОДНОГО НАПРЯЖЕНИЯ ЦИФРОДНАЛОГОВОГО НРЕОВРАЗОВАТЕЛЯ путем подачи на его вход кода значения контрольного-напряжения, выделения на экране осциллографа конечной части переходного процесса и измерения его длительности по осциллограмме , отличающийся тем, что, с целью уменьшения погрешности, в ходе измерения изменяют на противоположное состояние младшего разряда цифроаналогового преобразователя и величину полученного перепала напряжения на осциллограмме используют для ее масштабирования, (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3412816/18-21 (22) 22 ° 03.82 . (46) 30 10.83, Бюл, Р 40 (7 2) В.С, Варимов, A. И ° Кисин и P.É.Ôàéíãoëüä (53) б 21 ° 317 (088, 8) (56) 1.Авторское свидетельство СССР

9 617771, . 5 04 F 10/04, .1976.

2. Авторское свидетельство СССР

9 635453, кл. С 04 10/06, 1974.

3. Пасторайза, Уэллер. Осциллографическое измерение характеристик цифроаналогового преобразователя. Электроника, 1969, 9 23, с. 33-35.

„„SU 105 А (и G 04 t 10 04; н 03 Ic 13/02

У (54) (57) СПОСОБ ИЗМЕРЕНИЯ ВРЕМЕНИ

УСТАНОВЛЕНИЯ ВЫХОДНОГО НАПРЯЖЕНИЯ

ЦИФРОАНАЛОГОВОГО ПРЕОБРАЗОВАТЕЛЯ путем подачи на его вход кода значения контрольного напряжения, выделения на экране осциллографа конечной части переходного процесса и измерения его длительности по осциллограмме, отличающийся тем, что, с целью уменьшения погрешности, в ходе измерения изменяют на противоположное состояние младшего разряда цифроаналогового преобразователя и величину полученного перепада напряжения на осциллограмме используют для ее масштабирования, 3

1051498

Сос тави тель В. Ла тышев

Редактор С,Пекарь Техред М.Тепep Корректор A.Äýÿòêî

Заказ 8663/46, Тираж 411 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г ° Ужгород, ул.Проектная, 4

Изобретение относится к контрольноизмерительной технике и может быть использовано при измерении времени установления цифроаналоговых преоб разователей (ЦАЛКО .

Известен способ измерения времени установления ЦАП пут м подсчета в течение длительности переходного процесса числа импульсов образцовой частоты (1) .

Известен также способ измерения 10 пу тем формировани я последова тельности импульсов с периодом, равным длительности переходного процесса (2) .

Недостатками таких способов является низкая точность фиксирова- 15 ния начала и конца измеряемого процесса.

Более точным является способ измерения времени установления ЦАП путем подачи на его вход кода значения контрольного напряжения, выделени я на экране осциллографа конечной части переходного процесса, например, эа счет смещения уровня выходного напряжения ЦАП на дифференциальном уснлителе и измерения его длительности по осциллограмме f3) .

Недостатком данного способа является снижение точности за счет температурной и временной нестабильности коэффициента передачи дифферен циального усилителя.

Цель изобретения — уменьшение погрешности:

Указанная цель достигается тем, что при измерении времени установле- 35 ния выходного напряжения цифроаналоговОго преобразователя путем подачи на его вход кода значения конт рольного напряжения, выделения на— экране осциллографа конечной части переходного процесса и и змерени я его длительности по осциллограмме,. в ходе измерения изменяют на противоположное состояние младшего разряда цифроаналогового преобразователя и величину полученного перепада напряжения на осциллограмме используют для ее масштабирования.

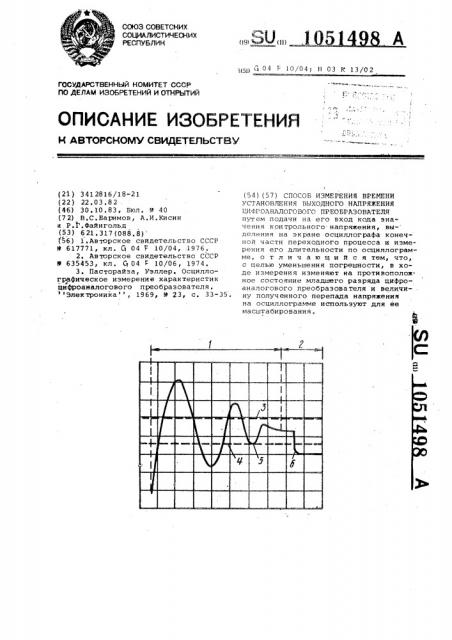

На чертеже изображена осциллограмма конечной части переходного процесса, на которой обозначены: неустановившаяся часть 1 сигнала установившаяся часть 2 сигнала; верхняя 3 и нижняя 4 границы допустимых отклонений установившейся части сигнала; точка 5, начиная с которой выходное напряжение находится в допустимых пределах; перепад 6 сигнала, вызванный изменением состояния младшего разряда ЦАП.

Из чертежа видно, что величина перепада сигнала определяет масштаб осциллограммы по напряжению и позво-. ляет более точно определить границы допустимых отклонений выходного напряжения ЦАП, а следовательно, и моменты начала и конца переходного процесса, Уменьшение погрешности при этом обусловлено тем, что как само измеряемое напряжение, так и напряжение, определяющее масштаб (величину ступеньки), проходят через один и тот же измерительный тракт с одинаковыми искажениями.

Использование предлагаемого способа поэ воляет улучшить качество контроля выпускаемых ЦАП по времени установления и повысить выход годных изделий при массовом выпуске.
