Контактное устройство

Контактное устройство

Иллюстрации

Показать все

Реферат



, КЬНТАКТНОЕ УСТРОЙСТВО, для электрических соединений, содёржаадее основание в форме кольца с пружинными крнтакт 1ыми элементами выполненными в виДе пластин, отличающееся тем, что, с целью увеличения надежности, уменьшения износа контактов и уменьшения габаритов, контактные элементы выполнены за одно целое с основанием, отогнуты под углом 20-30° к основанию в сторону контактирующего элемента , при этом каждый контакт выполнен с пазом на конце, разделяющим его на два лепестка, один из которых загнут по радиусу в сторону контактирующегоэлемента.

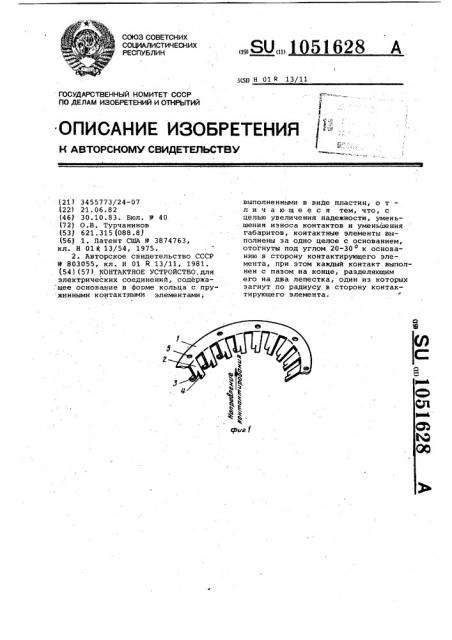

ÄÄSUÄÄ 1051628 А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(5D H 01 Q 13/11

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ф ф рие. 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3455773/24-07 (221 21.06.82 (46) 30. 10. 83. Бюл. Р 40 (72) О ..В. Турчанинов (53) 621. 315 (088.8) (56} 1. Патент США Р 3874763, кл. Н 01 К 13/54, 1975.

2. Авторское свидетельство СССР

Р 803055, кл. Н 01 R 13/11, 1981. (54)(57) КОНТАКТНОЕ УСТРОЙСТВО,для электрических соединений, содержа. щее основание в форме кольца с пру жинными контактиыми элементами; выполненными в виде пластин, о т л и ч а ю щ е е с я тем, что, с целью увеличения надежности, уменьшения износа контактов и уменьшения габаритов, контактные элементы выполнены за одно целое с основанием, отогнуты под углом 20-300 к основанию в сторону контактирующего элемента, при этом каждый контакт выполнен с пазом на конце, разделяющим его на два лепестка, один из которых загнут по радиусу в сторону контактирующего элемента.

Ю

Сл

О

Об

1051628

Изобретение относится к электротехнике, а именно к контактным устройствам, использующимся для обеспечения контактов с выводами электродов радиоламп имеющими малую высоту.

Известно контактное устройство, гнездовая часть которого набирается из нужного числа вертикальных секций Г1 J.

Недостатками этого контактного устройства является низкая i надежность 10 контакта из-за постепенного стирания токопроводящего покрытия в процессе эксплуатации, сложность в изготовлении и непригодность для контактирования с электродами, имеющими 35 малую высоту.

Наиболее близким к предлагаемому является контактное устройство для электрических соединений, содержащее корпус кольцевой формы, внутри которого установлен пружинный контактный элемент, выполненный в виде набора пластинчатых контактных панелей E2).

Недостатками этого контактного устройства являются износ токопроводящих покрытий и невозможность применения при малом расстоянии между электродами ламп и малой их высоте.

Цель изобретения — увеличение надежности, уменьшение износа контактов и уменьшение габаритов.

Поставленная цель достигается тем, что в контактном устройстве для электрических соединений, содержащем основание в форме кольца спружинными контактными элементами, выполненными в виде пластин, контактные элементы выполнены за одно целое с основанием,,отогнуты под углом 40

20-ЗОО к основанию в сторону контакттирующего элемента, при этом каждый контакт выполнен с пазом иа конце, разделяющим его на два лепестка, один из которых замкнут по радиусу 45 в сторону контактирующего элемента.

На фиг. 1 изображено контактное устройство, общий виду на фиг. 2 разрез контактного устройства.

Устройство (фиг. 1) содержит ос- 5п нование 1 в форме кольца, контактные элементы 2, выполненные за одно целое с основанием 1 в виде пластин

2, отходящих от основания 1 под углом

20-30О в сторону контактирующего эле мента и выполненные с пазами, разделяющими контакты на два лепестка

3 и 4, один из которых 3 загнут по радиусу.

Устройство работает следующим образом.

Сборка контактного устройства заключается в закреплении на плоскостной детали или непосредственно на плоскости основания 1 через oT-верстие 5, таким образом, чтобы угол отклонения контактного элемента 2 был направлен в сторону контактирующего с ним электрода.

При движении контактирующего электрода радиолампы (фиг. 2) вниз происходит его соприкосновение с лепестком 4, который начинает двигаться вместе с электродом, вызывая перемещение лепестка 3 по радиусу, .а так как основание 1 закреплено, то при перемещении контактного элемента на cia происходит смещение лепестка 3, загнутого по радиусу на 40, и постепенное увеличение контактного усилия на контактирующий электрод.

При .этом не возникает трения между контактирующим электродом и контактным лепестком 3, который лишь обкатывается по контактирующему электроду.

Эффективность предлагаемого устройства заключается в более простой установке лампы без контактного давления со стороны лепестков, загнутых по радиусу.

Контактное давление образуется и постепенно возрастает до максимального по мере перемещения контактирующего электрода вниз. Съем лампы также производится с меньшим усилием, чему способствует выталкивающая сила сжатой пружины.

Контактное устройство с контактными элементами 2, выполненными заодно целое с основанием 1, имеет высоту над плоскостью, где оно закреплено, равную высоте лепестка 3, загнутого по радиусу. Следовательно это контактное устройство может быть выполнено невысоким, способным контактировать с электродами до

3-5 мм.
