=.._#_ 10519 — 1

Класс 21g, 12 .

llATE liT НЙ H306PCTCHNE

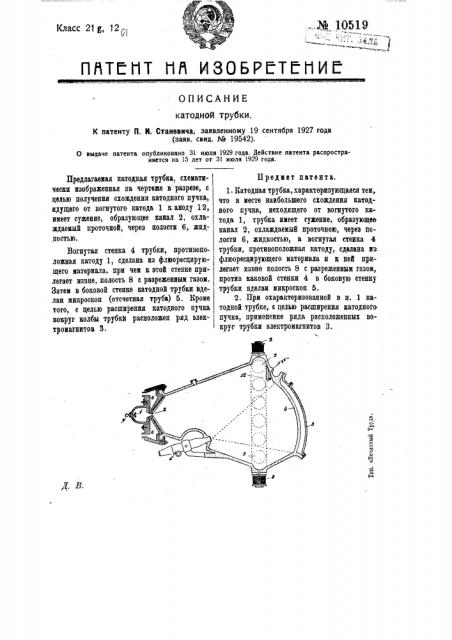

ОПИСАНИЕ катодной трубки.

К патенту П. И. Станевича, заявленному 19 сентября 1927 года (заяв. свнд. № 19542).

О выдаче патента опубликовано 31 июля 1929 года. Действие патента распространяется на 15 лет от 31 июля 1929 года.

Предлагаемая катодная трубка. схематически изображенная на чертеже в разрезе, с целью получения схождения катодного пучка, идущего от вогнутого катода 1 к аноду 12, имеет сужение, образующее канал 2, охлаждаемый проточной, через полости 6, жидкостью.

Вогнутая стенка 4 трубки, противоположная катоду 1, сделана из флюоресцирующего материала, при чем к этой стенке прилегает извне, полость 8 с разреженным газом.

Затем в боковой стенке катодной трубки вделан микроскоп (отсчетиая труба) 5. Кроме того, с целью расширения катодного пучка вокруг колбы трубкй расположен ряд электромагнитов 3.

Предмет патента.

1. Катодная трубка, характеризующаяся тем, что в месте наибольшего схождения катодного пучка, исходящего от вогнутого катода 1, трубка имеет сужение, образующее канал 2, охлаждаемый проточною, через полости 6, жидкостью, а вогнутая стенка 4 трубки, противоположная катоду, сделана из флюоресцирующего материала и к ней прилегает извне полость 8 с разреженным газом, против каковой стенки 4 в боковую стенку трубки вделан микроскоп 5.

2. Прн охарактеризованной в и. 1 катодной трубке, с целью расширения катодного пучка, применение ряда расположенных вокруг трубки электромагнитов 3.
