Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат



ВЯЖУЩЕЕ, содержащее высококальциевую золу-унос, донцентрированную солянуй кислоту и низкокальцйевый компонент, отличающееся тем, что, с целью повышения прочности и снижения себестоимости , оно содержит в качестве низкокальциевого компонента золу унос с содержанием окиси кальция не более 5% при следующем соотношении компонентов,, мас.%: ВысОкОКальциевая зола-унос69-89 Концентрированная соляная кислота 1-2 Зола-унос с содержанием окиси кальция не более 5% 10-30

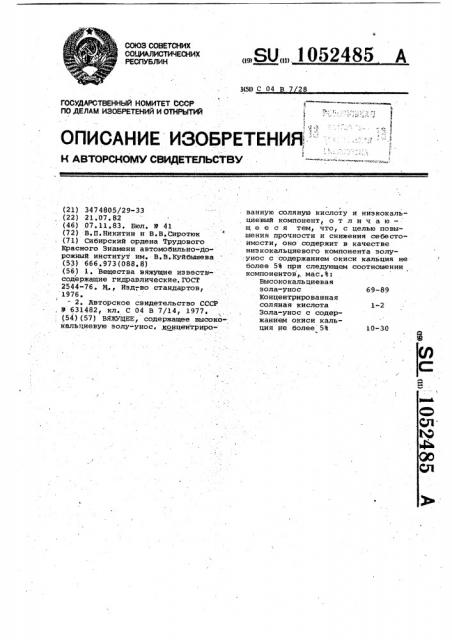

„„Я0„„1052485 А

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(51) С 04 В 7 28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

\ «1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1-2 (21) 3474805/29-33 (22) 21.07.82 (46) 07.11 « 83. Вюл. р (72) В.П.Никитин и B.B.Cèðîòþê (71) Сибирский ордена Трудового

Красного Знамени автомобильно-go"" рожный институт им. В.В.Куйбышева (53) 666. 973 (088. 8) (56) 1. Вещества вяжущие иэвеств-. содержащие гидравличЕскне. ГОСТ

2544-76. М ., Изд-,во стандартов, 1976. — 2. Авторское свидетельство СССР, Р 631482, кл. С 04 В 7/14 1977. (54)(57) ВЯЖУЩЕЕ, содержащее высококальциевую золу-унос, .концентрированную соляную кислоту и низкокальциевый компонент, о т л и ч а ю— щ е е с я тем, что, с целью повышения прочности и снижения себестоимости, оно содержит в качестве низкокальциевого компонента эолу:унос с содержанием окиси кальция не более 53 при следующем соотношении компонентов,. мас.В:

Высококальциевая эола-унос 69-89

Концентрированная соляная кислота

Зола-унос с содержанием окиси кальция не более 5% 10-30

1052485

Т а б л и ц а 1

Содержание ингредиентов, вес.Ъ ((1

ИсходнЫе Материалы !

810 А120 р () СаО MgO SO „(, +. П.П.П

Зола-унос высоко кальциеная!

48,14 4,84 8,33 29,25 4,02 0,24 1,17 Остальное. Осталь61,38 27,61 4,88 1,62 0,60 0,40 0,58 ное

Зола-унос низкокальциевая

Изобретение относится к составам вяжущих материалов и может быть использовано в дорожном, гражданском и промышленном строительстве. .Известны вяжущие гидравлические

Вещества, содержащие B своем сосТВВВ . известь негашенную кальциевую или гидравлическую, шлаки гранулированные доменные или электротермофосфорные и активные минеральные добавки.

Вяжущие иМеют марки 50, 100 150 и 200 (13, С цнако эти вяжущие характеризуют ся недостаточно высокой механическОй прочностью и высокими энергоэатратами на помол."

Наиболее близкиМ к изобретению пб технической сущности и достйгаеМсму эффекту является вяжущее 2 3,. включающее, Ф: гранулированный топ ливиый шлак 70-80; эола-унос 19,628 и соляная кислота концентрирован-, ная 0,4-2, Недостатками этого вяжущего явля ются малая прочность (предел прочности при сжатии в возрасте 90 сут не Выше 14,0 МПа, при изгибе-не более 3,5 Мпа} и высокие энергозатраты на помол.

Цель изобретения повышение .прбчности и снижение себестоимости

l вяжущего.

Поставленная цель достигается тем, что вяжущее, содержащее высококаль» циевую .золу-унос, концентрированную соляную кислоту и ниэкокальциевый .компонент, содержит н качестве ниэ

«,кокалЬциевого компоненте золу-снос ..с содержанием окиси кальция не более 5% при следующем соотношении компонентов, мас.Ф:

Иысококальциеная зола-унос 69-89

Концентрированная соляная кислота 1-2

Зола-унос с содержанием окиси кальция не более 5% l0-3О

Вяжущее готовят путем совместного помола высококальциевой и ниэкокаль5. циевой золы-уноса.

В табл.1 приведен количественный химический состав исходных материалов.

10 Высококальциевая зола обладает собственными вяжущими свойствами, низкокальциевая ими в нормальных ус, ловиях не обладает, Исходные материалы размалывают в

15 лабораторной шаровой мельнице до. удельной поверхности 3000-3500 см /г .

Концентрированную соляную кислоту

Вводят- н воду затворения. Готовят образцы-балочки 4 4."46 см при соотношении няжущеегнольский песок l:3. Водовяжущее отношение 0,4-0,,43.

Пластичность раствора 110-112 мм.

Образцы уплотняют вибрированием и течение двух минут. Результаты испытаний (в соответствии с ГОСТ

310-76) предлагаемого и известного вяжущего после твердения в нормальных условиях и их состав приведены в:табл,2.

Энергозатраты на помол вяжущего, включающего золу высококальциевую и эолу ниэкокальциеную, в 2-3 раза меньше, чем при помоле вяжущего, включающего гранулированный топлин"

35 ный шлак.

Прочность предлагаемого вяжущего составляет от 20,2 до 26,7 МПа, что в 1,5 раза выше известного щ вяжущего, стоимость составляет, 9 руб. 06 коп. что дешевле вяжущего, принятого за базовый объект, на 3 руб. 34 коп. за 1 т..1052485

Т а б л и ц а 2

Состав вяжущего, вес.Ъ

Предел прочности, МПа

Водов яжущее отношеЗола высококальциевая при изгибе в возрасте при сжатии в возрасте ние

28 сут 90 сут

28 сут

90 сут

Прототип

19,6

12,9

0,4 0,37

2,7

3,5

2 ю0 0,34

14,0

70.

75

1 0 0,35

12,7

2,8

80

0,40

2,67 12,1 0,73 1,7 м

1,0

Предлагаемый

3,04

0,40

6,77

1,0

20,3

1,26

0,40

10,16 25,9 . 79

1,0

4,11

1,61

8,01 .0,41

1,0

30

1,39

22,3.3,33

1, 86 4,31

78,5 20

„ 0,40

0,40

1,5

12,77 26,2

14,61 26,7

2,0

4, 44

2,02

Составитель Г Среднева

Техред О.,Неце Корректор.A. Повх

Редактор Т.Колб

Заказ 8782/16 Тираж .622; Подписное

ВНИИПИ Государствеиного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб ., д. 4/5

Филиал ППП "Патент", 1". Ужгород, ул. Проектная, 4

Гранулированный топлив ный шлак

Зола низкокальциевая (содержание

СаО

1,62) Соляная кислота концентрированная

0,41. 1 83 14,7 0,70 2,2
