Изобретение относится к машиностроению и может быть использовано для гашения вибрации машин и механизмов.

Известен виброизолятор, содержащий дисковые. обоймы с крепежными деталями, изогнутые по дуге окружности и расположенные в шахматном порядке отрезки стальных тросов, соединяющие обоймы (1).

Недостатком указанного виброизолятора является низкий демпфирующий эффект.

Наиболее близким к предлагаемому является виброизолятор, содержащий дисковые обоймы с крепежными элементами, изогнутые по дуге окружности отрезки стальных тросов, соединяющие обоймы, чашеобразный фиксирующий элемент, связанный с одной из обойм и имеющий возможность взаимодействовать с отрезками троса (2).

Однако известный виброизолятор обладает недостаточной эффективностью виброизоляции вследствие того, что дополнительное рассеивание энергии происходит только 20 при больших амплитудах колебаний, когда отрезки троса начинают контактировать с фиксирующим элементом.

Цель изобретения — повышение эффективности виброизоляции.

Указанная цель достигается тем, что в виброизоляторе, содержащем две дисковые обоймы с крепежными элементами, изогнутые отрезки троса, соединяющие обоймы, и фиксирующий элемент, последний выполнен в виде пластин, плоскость кото30 рых параллельна оси виброизолятора, взаимодействующих каждая с одним из отрезков троса и поочередно закрепленных на одной и другой обоймах так, что в плоскости, перпендикулярной оси виброизолятора, A- А между каждыми двумя следующими друг за другом и закрепленными на разных обоймах пластинами образован острый угол, внутри которого расположена пара соседних отрезков троса.

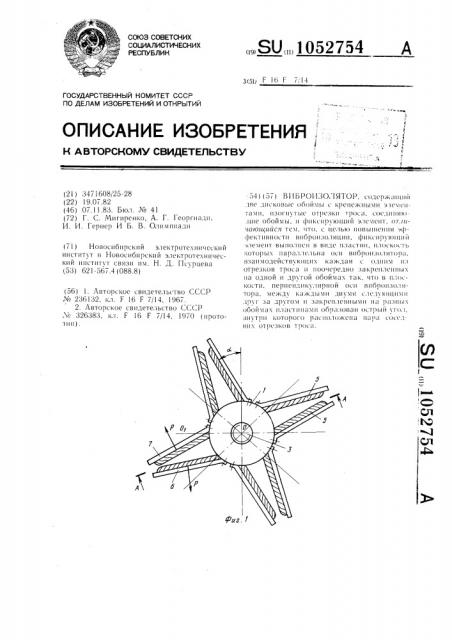

На фиг. 1 показан предлагаемый виброизолятор, вид сверху; на фиг. 2 — разрез

АА на фиг. 1.

Виброизолятор содержит две дисковые обоймы 1 и 2 с крепежными деталями 3 и 4 соответственно, изогнутые по дуге окружности отрезки троса 5, соединяющие обоймы 1 и 2. Фиксирующий элемент выполнен в виде пластин 6 и 7, плоскость которых параллельна оси виброизолятора. Пластины 6 закреплены на обойме 1 и повернуты на некоторый угол по часовой стрелке, пластины 7 закреплены на обойме 2 и повернуты на такой же угол против часовой стрелки, причем пластины, закрепленные на разных обоймах, чередуются между собой. В плоскости, перпендикулярной оси виброизолятора, между каждыми двумя следующими друг за другом пластинами образован, таким образом, острый угол, внутри которого расположена пара соседних отрезков троса.

Виброизолятор работает следук)щим образом.

Вследствие того, что отрезки троса 5 до установки пластин 6 и 7 располагаются в осевых плоскостях (например 001), то после установки пластин 6 и 7 между стрезками троса 5 создается постояíIIoå усилиI. прижатия P.

Это усилие в процессе колебаний создает трение, которое способствует увеличению рассеивания энергии и тем самым повышает эффективность виброизоляции.
