Реферат



КОТЕЛ, содержащий корпус, подвешенный с помощью тяг к основной горизонтальной балке и соединенный с оперты19 ми на колонны дополнительными горизонтальными балками с помощью промежуточных несущих элементов, снабженных противовесами , прикрепленными к их периферийным концам, а также горелки и пояс жесткости , щарнирно прикрепленный к корпусу, отличающийся тем, что, с целью снижения металлоемкости, габаритов и упрощения монтажа , промежуточные несущие элементы выполнены в виде полиспастов, верхние блоки которых прикреплены к дополнительным горизонтальным балкам, а нижние - соединены с корпусом котла. (Л ел ьо СХ) ZO го фиг.}

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з(1) F 22 В 37/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2681494/24-06 (22) 03.11.78 (46) 07.1!.83. Бюл. № 41 (72) А. С. Кучеров и И. Н. Гольденфарб (53) 621.18 (088.8) (56) 1. Авторское свидетельство СССР № 779733, кл. F 22 В 37/20, 25.04.78.

2. Авторское свидетельство СССР по заявке № 2423617, кл. F 22 В 27/24, 1976. (54) (57) КОТЕЛ, содержащий корпус, подвешенный с помощью тяг к основной горизонтальной балке и соединенный с опертыÄÄSUÄÄ 1052780 А ми на колонны дополнительными горизонтальными балками с помощью промежуточных несущих элементов, снабженных противовесами, прикрепленными к их периферийным концам, а также горелки и пояс жесткости, шарнирно прикрепленный к корпусу, отличающийся тем, что, с целью снижения металлоемкости, габаритов и упрощения монтажа, промежуточные несущие элементы выполнены в виде полиспастов, верхние блоки которых прикреплены к дополнительным горизонтальным балкам, а нижние — соединены с корпусом котла.

CO

Ю

1Я

1052780

Изобретение относится к котлостро Ifffio и может быть использовано в устрой!с!вах подвески элементов котла.

Известен котел, содержащий экран с !Н>ясом жесткости, соединенный с помощьк) тяги с каркасом, причем последнее соединение осуществлено через силовые гидроциг»!ндры, подключенные к системе питания через гидрораспределитель (1).

Недостаток данного котла заключается в сложности и поэтому низкой надсж!!Остii !р крепления экрана.

Наиболее близким к предлагаемому является котел, содержащий корпус, подвешенныЙ с ИОмОщью тяг к ОснОВнОЙ горизонта I6ной балке и соединенНый с опертbDlè на колонны дополнительными горизон гальными балкамй с помощью промежуточных несущих элементов, снабженных противовесами, прикрепленными к их периферийным концам, а также горелки и пояс жесткости, шарнирно прикрепленный к корпусу, причем промежуточные несущие элементы выполнены в виде рычагов (2).

Недостатками известного котла являются повышенные .габариты и металлоемкость, а также трудоемкость монтажа, что вызвано применением рычагов в качестве несущих 25 эле м е нто в.

Цель изобретения — снижение металлоемкости, габаритов и упрощение монтажа котла.

Указанная цель достигается тем, что в З0 котле, содержащем корпус, подвешенный с помощью тяг к основной горизонтальной балке и соединенный с опертыми на колонны дополНительными горизонтальными балками с помощью промежуточных несу ших элементов, СНабженных противовесами, при- > крепленными к их периферийным концам, а также горелки и пояс жесткости, шарнирно прикре!!ленный к корпу су, промежуточные несущие элементы выполнены в виде полиспастдв, верхние бло1<и которых прикреплены к дополнительным горизонтальным балкам, а. нижние — соед11нены с корпусом котла.

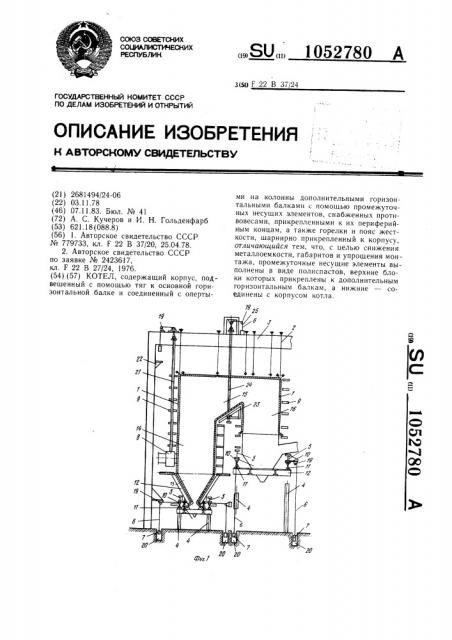

На фиг. 1 изображен предлагаемый котел; на фиг. 2 — узел подвески нижней 4 части корпуса; на фиг. 3 — — соединение пояса жесткости с экраном..дотел соде piKII;: ко р! I ус 1, !Одвеi,. ни ы и с шмошLio THI 2, к основной горизонтальной балке 3 и соединенный с О1:ертыми на колонны 4 Lolfo.fiièTå Iüíûìè горизонтальными балках и 5 с по !о!цью промежуточных !!ес ших элементов 6, снабженных противовесами 7, прикрепленными к их периферийным концам, а также горелки 8 и пояс

9 жестко< ти, причем промежуточные несущие элементы 6 выполнены B виде полиспастов, верхние.блоки 10 которых прикреплены к дополнительным горизонтальным балкам 5. а нижние блоки 11 соединены с корпусом 1 котла через опорную раму 12.

Кор!!ус котла образов-н -кранами 1 холодной воронки 13 топки 14, соединительного газохода 15 и конвективной ILIBxfb! 16 с бункером.

Экран 1 холодной воронки i3 соедин li с рамой 12 с помошью одного яруса двойных шарниров 17 и нескольких ярусов тройных шарниров 18.

Тросы полиспастов 6 контактируют с направляющими роликами 19. Противовесы 7 могут быгь расположены в приямках 20 для удобства компоновки котла.

Горелочные устройства 8 прикреплены к штанге 21, которая с помощью полиспастов подвешена к основной горизонтальной балке 3, причем перемещение противовеса ограничено опорой 22.

Б районе переходного газохода 15 корпус котла снабжен дополнительной опорой 23, подвешенной с помощью штанги 24 и полиспастов 25 к основной горизонтальной балке 3.

Устройство работает следующим образом.

Двойные шарниры 17 позволяют экранам расширяться в горизонтальном направлении и поворачиваться вокруг оси сопряжения, но препятствуют относительным вертикальным перемещениям. Тройные шарниры 18 допускают перемещение экранов в вертикальном и горизонтальном направлениях, а также поворот вокруг оси сопряжения.

Тепловые перемещения экранов компенсирукхгся перемещениями противовесов полиспастов.

Применение полиспастов вместо рычагов в предлагаемом устройстве позволяет снизить габариты, металлоемкость, а также упростить монтаж котла.

105278(1

1052780
