Конденсатосборник деаэрационного конденсатора

Конденсатосборник деаэрационного конденсатора

Иллюстрации

Показать все

Реферат



КОНДЕНСАТОСБОРНИК ДЕАЭРАЦИОННОГО КОНДЕНСАТОРА, СОдержащиЙ размещенный под днищем последнего короб с патрубком отвода парогазо-, вой смеси, наклонным перфорированным водораспределителем с водяным объемом , а также расположенными под последним лотком и деаэрационцой ванной , отделенной от паровой камеры наклонным барботажным листом, отличающий ся тем, что, с целью повышения экономичности и деаэрирующей способности, патрубок отвода парогазовой смеси закреплен в днище конденсатора над водораспределителем , а одна из стенЪк этоi го патрубка образует с водяным объемом водораспределителя паропере- (Л С пускной клапан. СП к ж го со

СО)ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54)(571 КОНДЕНСАТОСБОРНИК ДЕАЭРАЦИОННОГО КОНДЕНСАТОРА, сОдержащий размещенный под днищем последнего короб с патрубком отвода парогазо-, вой смеси, наклонным перфорированным водораспределителем с водяным объемом, а также расположенными под последним лотком и деаэрационной ванной, отделенной от паровой камеры наклонным барботажным листом, отличающийся тем, что, с целью повышения экономичности и деаэрирующей способности, патрубок отвода парогазовой смеси закреплен в днище конденсатора над водораспределителем, а одна из стенок этого патрубка образует с водяным объ- Q емом водораспределителя пароперепускной клапан.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (211 34 09 0 74/24" 0 6 (22) 16. 03. 82 (46) 07.11. 83. Бюл. Р 41 (72) A.Ì. Tåñèñ, В,И. Водичев, В.И.Великович, И.В.Шамшурин и Л.И.Фридман (71) Уральский филиал Всесоюзного дважды ордена Трудового Красного .

Знамени теплотехнического научноисследовательского института им. Ф.Э.Дзержинского (53) 621.175.845(088.8) (6) 1. Патент США 9 2663547, кл. 165-112, опублик. 1953.

2. Авторское свидетельство СССР

Р 566112, кл. F 28 В 9/08, 1974, „„80„„1 052823

mO F 28 В 9/08, Г 22 0 1/28, С:

Ф

С0 (.л

1Я

QO

К) (:лР

1052823

Цель изобретения — повышение экономичности и деаэрирующей способности .за счет создания оптимального перепада давлений между конденсатоИзобретение относится к теплоэнергетике, в частности к конденсаторам паровых турбин, и может быть использовано на тепловых электростанциях.

Известен конденсатосборник деаэрационного конденсатора, содержащий пароперепускное устройство, выполненное в виде гидрозатнора и предназначенное для отвода парогановой смеси из, конденсатосборника 10 в конденсатор (1 f.

Недостатком указанного конденсатора является, во-первых, существенное затруднение отвода парогазовой смеси из конденсатосборника вслед- Я ствие повышенного сопротивления пароперепускного устройстна, обусловленного столбом жидкости в гидроэатноре, но-вторых, требуется постоянная подпитка конденсатом гидрозатвора, что усложняет конструкцию конденсатосборника, и н-третьих, .при отводе парогазовой смеси н кон-. денсатор происходит аэрация конденсата, заполняющего гидрозатнор при барботиронании его смесью с высокой концентрацией воздуха, при этом повышается концентрация растноренных в конденсате агрессивных газов на входе н деаэрационное устройство.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является конденсационная установка паровой турбины, содержащая размещенный под днищем конденсатора короб с патрубком отвода парогазовой смеси, наклонный перфорированный нодораспределитель с водяным объемом, а также расположенные под последним лоток и деаэрационную нанну, отделенную от 40 паровой камеры наклонным барботажным листом (2 ).

Недостаток из не ст ной конден сационной установки заключается в том, что вследствие отвода парогазовой 45 смеси из конденсатосборника через патрубок постоянного сечения при высоком расходе греющей среды перепад давлений между конденсатором и конденсатосборником превышает максимально допустимое значение, что при* водит к нарушению слива конденсата в конденсатосборник, вследствие чего возникают гидроудары, снижается эффективность деаэрации и надеж- 55 ность работы конденсатных насосов.

В случае ни з ко го расхода греющей среды из-за незначительного перепада давлений недостаточно полно используется ее тепло, что приводит к снижению экономичности. сборником и конденсатором при измеИении в широком диапазоне гидравлических и тепловых нагрузок кондей", сатосборника деаэрационного конденсатора.

Укаэанная цель достигается тем, что патрубок отвода парогазовой смеси закреплен в днище конденсатора над водораспределителем, а одна иэ стенок этого патрубка образует с во" дяным объемом нодораспределителя паропереггускной клапан.

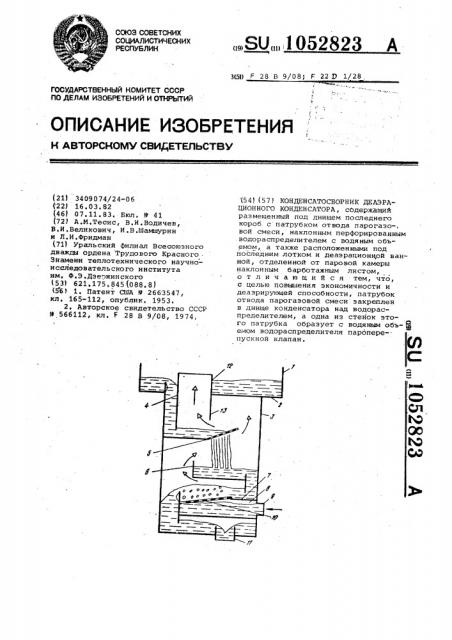

На чертеже и зображен конденсатосборник деаэрапионного конденсатора, разрез.

Конденсатосборник деаэрационного конденсатора содержит конденсатор

1 с днищем 2, размещенный под ним короб 3 с патрубком 4 отвода парО» газовой смеси, наклонным перфорированным водораспределителем 5 с водяным объемом, а также размещенные под водораспределителем 5 лоток

6, деаэрационную ванну 7 и паровую камеру 8 с патрубком 9 подвода гревшей среды, деаэрационная ванна 7 отделена от пароной камеры 8 наклонным барботажным листом 10, В днище короба 3 находится патрубок

11 отвода конденсата из конденсатосборника., а патрубок отвода парогазовой смеси 4 закреплен в днище 2 конденсатора над водораспредвлителем

5 и одна из стенок 12 этого патрубка образует с водяным объемом нодораспределителя 5 пароперепускной клапан 13.

Устройство работает следующим обраЛом.

Конденсат с днища 2 конденсатора

1 поступает на наклонный перфорированный водораспределитель 5, с которого струями сливается на лоток 6, при этом осуществляется первая ступень деаэрации конденсата. Далее конденсат попадает в деаэрационную ванну 7, откуда направляется на наклонный барботажный лист 10, где проходит барботажную обработку— вторую ступень деаэрации, и затем по патрубку 11 отводится из конденсатосборника. «B паровую камеру 8 подается конденсат рециркуляции (перегретая нода). Выделившийся при ее вскипании пар барботирует слой конденсата на барботажном листе 10 и далее направляется н струйный отсек.

Остатки несконденсировавшегося пара вместе с выделившимися газами отводятся из короба 3 в конденсатор 1 через пароперепускной клапан 13, проходя окно переменного сечения, образованное стенкой 12 патрубка и водяным объемом водораспределителя 5.

Согласно принятой схеме для деаэрации используется рециркуляция основного конденсата. Специфической особенностью этой схемы явля1052823

Составитель Н. Попова

Редактор И . КовальЧук Техред и, И а ь Корректор А Т я с ко

Эаказ 8840/33 Тираж В72 Подписное

ВНИИХИ ГОсударственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4 ется обратно пропорциональная зависимость между расходом греющего агента (6 4")и деазрируемого конденсата (Gg). Одновременно уровень конденсата на наклонном перфорированном водораспределителе 5 прямо пропорционален расходу деаэрируемого конденсата (6 ()..В связи с этим при изменении расхода грекщего агента автоматически плавно изменяется сечение для отвода парогазовой смеси, поддерживая при этом оптимальный перепад давлений между конденсатосборником и конденсатором в широком диапазоне изменения расходов греющего агента и деаэрируемого конден-. сата.

Таким образом, в результате cos5 дания оптимального перепада давлений и плавного его регулирования в зависимости от соотношения расходов греющего агента и деаэриру.емого конденсата может быть осуще)() ствлен дополнительный нагрев основного конденсата в конденсатосборни" ке, что приведет к увеличению мощности турбоустановки.
