Стенд для исследования колебаний

Стенд для исследования колебаний

Иллюстрации

Показать все

Реферат



СТЕНД ДЛЯ ИССЛЕДОВАНИЯ КОЛЕБАНИЙ, содержащий соосно подвешенные три инерционные массы, связанные между собой -упругими элементами , кинематически связанный с массами возбудитель колебаний и вибропреобразователи , размещенные на массах, о гличающийся тем, что, с целью расширения диапазона исследуемых форм колебаний, он снабжен электромагнитным тормозом, две из масс выполнены в виде сопрягаемых стаканов, тормоз размещен во внутреннем из них так, что оси масс и тормоза взаимно перпендикулярны .

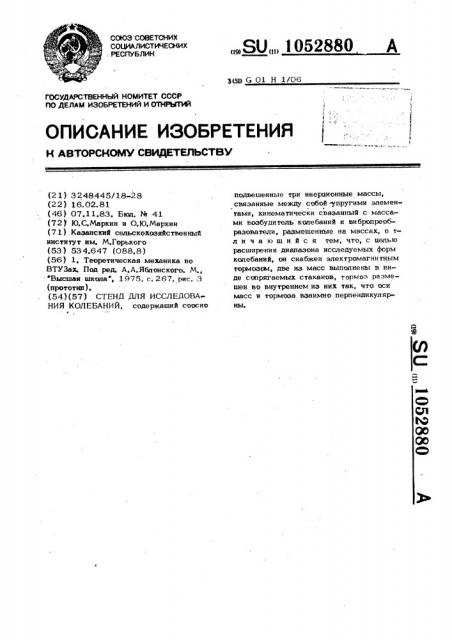

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК

Scan C O1 H 1/O6

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Ю

Сд

b4

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2 1) 3248445/18-28 (22) 16,02.81 (46) 07,11 83, Бюл. Иу 41 (72) Ю.С.Маркин и О.Ю.Маркин (7 1) Казанский сельскохозяйственный институт им. М,Горького (53) 534.647 (088.8) (56) 1, Теоретическая механика во

ВТУЗах, Под ред. А.A.ß6äîíñêîãî. М., Высшая школа", 1975, с. 267, рнс. 3 (прототип). (54)(57) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ КОЛЕБАНИЙ, содержаший соосно э

„„SU„„1052880 A подвешенные три инерционные массы, связанные между собой-упругими элементами, кинематическн связанный с массами возбудитель колебаний и вибропреобраэователи, раэмешенные на массах, о тличающийся тем,что,с целью расширения диапазона исследуемых форм колебаний, он снабжен электромагнитным тормозом, две иэ масс выполнены в виде сопрягаемых стаканов, тормоз раэмешен во внутреннем из них так, что оси масс и тормоза взаимно перпендикулярны.

1052880

Изобретение относится к вибрационной технике и может быть применено в учебных лабораториях по теории колебаний.

Известен стенд для исследования колебаний, содержащий соосно подвешенные три инерционные массы, связанные между собой упругими элементами, кинематически связанный с массами возбудитель колебаний и вибропреобразователи, размещенные на массах 1 3 . 10

Недостатком известного стенда является то, что он имеет узкий диапазон использования, так как у него отсутствует воэможность в процессе колебаний соединять и разъединять массы и набдю- 15 дать явление запуска в работу многомассовых систем, в частности трехмассовых.

Е1ель изобретения - расширение диапазона HGGTIcäóåìûõ форм колебаний

Поставленная цель достигается тем, 20 что стенд для исследования колебаний, содержащий соосно подвешенные три инорционнп е массы, связанные между собой упругими элементами, кинематически связанный с массами возбудитель ко-25 лебаний и вибпропреобразоватеди> размещенные на массах, снабжен электромагнитным тормозом, две из масс выпслнены в виде сопрягаемых стаканов, тормоз размещен во внутреннем из них так, что оси масс и тормоза взаимно перпендикулярны, На фиг, 1 изображена схема стенда; на фиг. 2 — график„поясняющий работу стенда.

Стенд содержит соосно подвешенные три инерщюнные массы 1--3 связанные между собой упругими элементами 4-6.

Масса 3 через пружину 7 связана с возбудитедем колебаний, выполненным в виде электродвигателя 8, через червячную пе-. редачу 9, эксцентрик 10 и пружину 11 с тросом 12, соединенным с пружиной 7.

Массы 2 и 3 выполнены в виде сопрягаемых стаканов, причем в первом стакане

45 (масса 2) расподо>кен электромагнитный тормоз, состоящий из колодок 13 и 14, помещенных в направляющих 15 и 16, охваченных катушками 17 и 18 индуктивностп с магнитопроводами 19 и 20, 50 при этом паправдяк>шие 15 v. 16 подпружинены одна относительно другой пружиной 21, а их ось перпендикулярна оси симметрии масс 1 3, на которых закреплены вибропреобразователи 2 1-23.

Стенд работает следующим образом. движение от электродвигателя 8 при его включении передается на эксцентрик

10 (собственно возбудитель колебаний), который возбуждает колебания масс 1-3.

Частоту возбуждения изменяют при изменении числа оборотов ротора электродвигателя 8, например, с помощью реостата.

Колебательная трехмассовая система имеет три частоты собственных колебаний. При совпадении частоты о возбуждения колебаний с частотами собственных колебаний, например,(о, 1>.>,и х возника ют резонансы((кривая 24 фиг.2), при которых амплитуды LtJ колебаний масс резко возрастают (на фиг.2 показан рафик изменения амплитуды колебания одной из масс). для того чтобы в момент запуска в работу трехмассовых систем избежать перв ого рез она нса, массу 2 соедин я ют с массой 3, Соединение осуществляют включением электромагнитов, состоящих из катушек 17 и 18 и магнитопроводов 19 и 20, которые выталкивают тормозные колодки 13 и 14 по направдяющим 15 и 16 массы 2 и прижимают их к стенкам массы 3. Лмпдитуда колебаний объединенной массы при этом изменяется по кривой 25. При достижении частоты возбуждения некоторой величины Юп массы разъединяют прерыванием электрической цепи (не показана} катушек 17 и 18. После разъединения массы продолжают колебаться с амцлитудами, соответствующими межрезонансному режиму кодеоаний.

Взаимное положение мас 2 и 3 регули руе тся.

Кодебания воспринимаются вибропреобразователями 21-23 и передаются в регистрирующую аппаратуру (не показана).

Использование стенда позволяет превpBIljQTb в процессе колебаний трехмассовую систему в двухмассовую и наоборот, что расширяет диапазон исследуемых форм колебаний.

1052880

Составитель Н.болгова

Редактор A.Êóðàõ Техред М.Надь Корректор В.Гирняк

Заказ 8846/36 Тираж 873 Подлисное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д.4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
