Стенд для испытаний материалов на трение и износ в пусковом режиме

Стенд для испытаний материалов на трение и износ в пусковом режиме

Иллюстрации

Показать все

Реферат



СТЕНД ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ТРЕНИЕ И ИЗНОС В ПУСКОВОМ РЕЖИМЕ, содержащий раму, предназначенную для размещения узла трения, установленные на ней фрикционняо муфту, узел регулргрования ее скорости разгона, дистанционно управляемое электромагнитное пусковое устройство и привод вращения, о т л и ч а К) а и и с я тем, что, с целью повымения достоверности результатов , он снабжен механизмом изменения ускорения элементов фрикционной муфты , узлом отключения последней от привода вращения и следящим прерывающим узлом, воздействующим на узел .трения.

союз советских

СОЦИАЛИСТИЧЕСИИХ

РЕСПУБЛИН (191 (111

Ь!

t (1 госудА стаенн(1Й номитет ссср по делАм изОБРетений и 0ТНрНУМА (21) 3461458/25-28

{22) 05.07. 82 (46) 07„11,82 Бюл. М 41 (72) A.В.Чичинадзе, A.Т.Бородин и И.A.Bÿòêèí (71) Институт машиноведения им. А.A.Благонравова и Курганский машиностроительный институт

{53) 620.178.162{088.8) (56) 1.Авторское свидетельство СССР 9 214183, кл, G 01 Н 13/04, 1968. !

54)(57) СТЕНД ДЛЯ ИСПЫТАНИЯ МАТЕРИAH0B HA ТРЕНИЕ И ИЗНОС В ПУСКОВОМ

РЕЖИМЕ, содержащий раму, предназна3{51) G 01 N 19/02//G 01 N 3/56 ченную для размещения узла трения, установленные на ней фрикционную муфту, узел регулирования ее скорости разгона, дистанционно управляемое злектромагнитное пусковое устройс во и привод вращения, о т л ич а ю rq и и с я тем, что, с целью повышения достоверности результатов, он снабжен механизмом изменения ускорения элементов фрикционной муф ты, узлом отключения последней от привода вращения и следящим прерывающим узлом, воздействующим на узел тюения, 1052946

Составитель A.Øíûðêîâà

Редактор С.Юско Техред М,Тепер Корректор Р.Решетник

Заказ 8859/39 Тираж 873 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосквар Ж-35р Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул, Проектная, 4

Из обр ет ение относится к испит айию

Материалов на трение и износ в пусковом режиме, что является характерным для узлов высокоскоростных машин, работающих при неустановившемся движении.

Известен стенд для испытаний материалов на трение и износ в пусковом режиме, содержащий раму, предназначенную для размещения узла трения, установленные на ней фрикционную муф- 0

1 ту, узел регулирования ее скорости разгона, дистанционно-управляемое электромагнитное пусковое устройство и привод вращения jl) .

Однако стенд характеризуется не- 15 достаточной достоверностью результатов испытаний материалов на тре-, ние и износ в пусковом режиме, что обусловлено невоэмо>кностью изменения продолжительности периода раз го- 20 на, отделения пускового режима от других видов движения, получения различных ускорений.

Цель изобретения — повышение достоверности реэультатон испытаний 25 материалов на трение и износ в пусковом режиме.

Для достижения цели стенд для испытаний материалов на трение и износ в пусковом режиме, содержащий раму,, предназначенную для размещения узла трения, установленные на ней фрикционную муфту, узел регулирования.ее скорости разгона, дистанццонно управляемое электромагнитное пусковое устройство и привод

35 вр",:.1ения, снабжен механизмом изменения ускорения элементов фрикционной муфты, узлом отключения последней от привода вращения и следящим г рерывающим узлом, воздействующим 40 на узел трения.

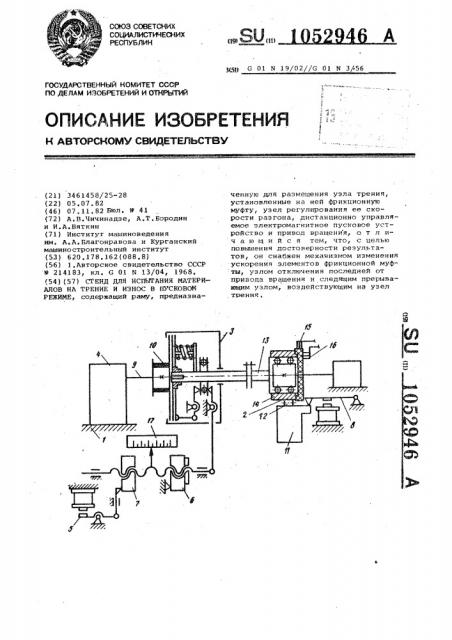

На чертеже представлен стенд .для испытаний материалов на трение и износ в пусковом режиме.

Стенд содержит раму 1, предназ. наченную для размещения узла 2 тре ния, фрикционную муфту 3, узел 4 регулирования ее скорости разгона, дистанционно управляемое электромагнитное пусковое устройство 5, 50 привод вращения (не показан) . Стенд снабжен механизмом 6 изменения ускорения элементов муфты 3, узлом 7 отключения последней от привода вращения, следящим прерывающим узлом 8, воздействующим на узел 2 трения. Узел 4 выполнен в виде коробки скоростей, связанной с приводом вращения. На выходном валу 9 узла 4 закреплен маховик 10. Корпус:, (не показан) муфты 3 установлен в направляющих (не показаны) рамы

Приставка 11 предназначена для закрепления элемента 12 узла 2 трения (например, цилиндр по цилиндру).

Вал 13 предназначен для размещения второго элемента 14 узла 2. На приставке .11 размещены тенэодатчики (не показаны) для регистрации силы трения и износа в узле 2 трения. Щетки

15 и 16 предназначены для записи оборотов и долей оборотов вращающегося элемента 14 узла 2. В стенде пре- дусмотрена возможность замены узла 2 трения, включающего вращающийся цис". линдр 14 и неподвижный цилиндр 12, на испытуемые подшипники качения или скольжения (не показаны) . Шка" ла 17 указывает величину ускорения пускового периода в узле 2 трения !

Стенд работает следующим образом.

Производится настройка на требуемую величину конечной скорости разгона, нагрузки, ускорения и отключения фрикционной муфты 3 с помощью соответственно узла 4, механизма 6 и узла 7 отключения. Включают привод, маховик 10 разгоняется до требуемой скорости. С помощью дистанционно управляемого пускового устройства 5 включают муфту 3,Движе,ние с последней передается на вал 13 и в узле 2 трения начинается период разгона. После окончания последнего с помощью следящего прерывающего узла 8 прекращается процесс трения в узле 2 трения.

В ходе. испытаний регистрируют параметры пускового режима:силу трения, износ, обороты, продолжительность. Испытания материалов проводят для различных скоростей разгона (0,05-25 м/с), ускорений (9,8-540 м/с ), нагрузок (5-2000 H) и времен пуска (0,025-4с)..

Положительный эффект обусловлен повышением достоверности результатов испытаний материалов на трение и износ в пусковом режиме.
