Реферат



СПОСОБ ОПРЕДЕЛЕНИЯ ПОСЛОЙНЫХ ВЛАГОПОТЕРЬБЕТОНА в процессе выдерживания в форме, включающий измерение удельного электрического сопротивления слоев, отлич-ающ и и с я тем, что, с целью упрощения , повьвиения точности и оперативности определения, измеряют суммар-ные влагопотери образца по изменению его массы перед и в процессе выдержки с одновременным . изи ерением удельного электрического сопротивле-: НИН слоев образца, затем по измеренным параметрам определяют искомую величину по форг1уде, , .i- U, () i:l -влагопотери i-ro слоя об-. где и. разца,-т; . Яг -удельное электрическое сопротивление i-ro слоя. Ом м; -удельное электрическое соFO противление, слоя бетона,гдещ исключено испарение влаги,. Ом м , -суммарные влагопотери беи тонного образца (изменение его массы перед и в процессе вьщержки), Г; -число слоев образца.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) 3(51) G 01 1(27/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

,«(Pg p,. - 0q y ) где

U (21) 3388376/18-25 (22) 11.12.81 (46 ) 07.11. 83. Бюл. 9 41 (72) Г.A. Айрапетов, Х.С. Шахабов и A.Â. Ткачев (711 Грозненский ордена Трудового

Красного Знамени нефтяной институт им. акад. 1(.Д. Миллионщикова (53) 53.093(088.8) (56) 1. Авторское свидетельство СССР

9 151854, кл. G 01 )(27/12, 1976.

2. Авторское свидетельство СССР

В 150272, кл. С 01 N 27/12, 1968 (прототип). (54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ ПОСЛОЙНЫХ ВЛАГОПОТЕРЬ БЕТОНА в процессе выдерживания в форме, включающий измерение удельного электрического сопротивления слоев, о т л и ч а ю шийся тем, что, с целью упрощения, повьвюения точности и оперативности определения, измеряют суммар-ные влагопотери образца по изменению его массы перед и s процессе г выдержки с одновременным измерением удельного электрического сопротивле-; ния слоев образца, затем по измеренным параметрам определяют искомую величину по фориуде, () п

I влагопотери i-ro слоя образца,.г; удельное электрическое сопротивление i-го слоя, Ом м; удельное электрическое сопротивление слоя бетона,где@

Я исключено испарение влаги,.

Ом м; суммарные влагопотери б етонного образца (изменение

его массы перед и в процессе выдержки), г:, число слоев образца.

1052968

Изобретение относится к измеритель — . ной технике в строительстве, а точнее к методам изучения физических свойств строительных материалов с помощью электрических средстн, исследования, процессов массопереноса и массоотдачи 5 бетона в процессе выдерживания, и может найти применение при изучении свойств бетона и на предприятиях строй-. индустрии для отработки.технологииизготонления иэделий из бетона., 10

Известен способ контраля эа нарастаниегл прочности цементного теста бетона, заключенного между электродами из одного и того же металла, путем съема электрических характеристик с предварительно поляризонанного цементного теста, что достигается за счет подведения к контролируемому цементному тесту постоянного поляризующего напряжения 2,5-3,0 В на время, достаточное для поляризации. После поляризации напряжение снимают, а электроды подключают к цепи разряда и определяют прочность цементного тес.та по средней неличине тока происходящей" деполяризации 51).

Основным недостатком данного способа янляется то, что для количественной оценки снойстн бетона, например прочности, требуется наличие

- тарироночных данных, позволяющих переходить от величины тока поляризации, который зависит от состава цементного теста или бетона, к прочности бетона. Причем для каждого набора комПонентов бетона тарироночная кривая изменяется.

Наиболее близким к предлагаемому янляется способ измерения влагосодержания материалов путем измере. ния их электрического сопротивления, 40 в котором замер электрического сопротивления производятпутем закладывания в образец электродов, а для исключе- ния погрешности от колебания температуры в исследуемый материал закладнг45 нают электронагреватель и датчик температуры, затем измеряют .его электрическое сопротивление при двух разных температурах, после чего по полученным данным, зависящим от температурного коэффициента электросопротинления, пользуясь тарировочной кривой, находят искомую влажность (2) .

Недостатком известного способа является сложность его осуществления за счет того, что для каждого исследуемого материала требуется наличие тарировочных кривых (которые сами по себе не обладают достаточной точностью), а для бетона - наличие их для всех его разновидностей. 60

Цель изобретения - упрощение, понышение точности и оперативности измерений.

Поставленная цель достигается тем, что согласно способу определения послой ных влагопотерь бетона н процессе выдерживания образца в форме,включающий измерение удельного электрического сопротивления слоев, измеряют суммарные влагопотери образца по изменению его массы перед и в процессе выдержки с одновременным измерением удельного электрического сопротивления слоев образца, затем по измеренным параметрам определяют искомую неличину по формуле и - u () е,-е в г

)(e <,, q<,I где U — нлагопотери i-го слоя об1 разца, г;

9; — удельное электрическое со,противление i -ro слоя, Ом. r .„ удельное электрическое соо противление слоя бетона, где исключено испарение влаги, Ом гл;

U — суммарные нлагопотери бетонного образца (изменение его массы перед и в процессе выдержки), г;

n — число слоев образца.

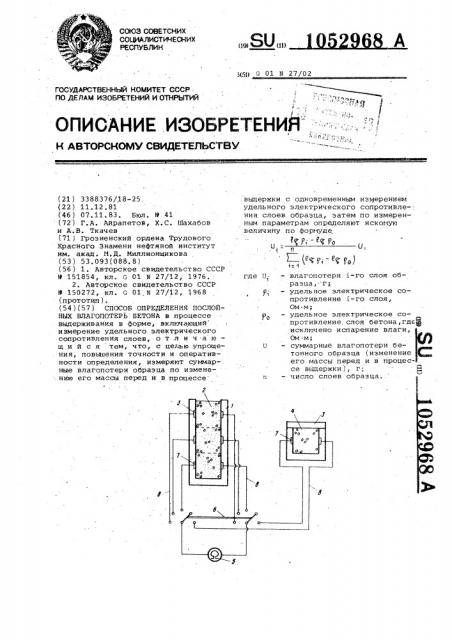

На чертеже изображена принципиаль—

1 ная схема установки для определения послойных влагопотерь бетонного образца.

Форму 1 с исследуемым образцом 2 взвешивают сразу после формования бетонной смеси и выдерживают вместе с находящиглся н аналогичных с исследуемым образцом условиях, но при исключенном испарении влаги, слоем бетона 4.В качестве слоя 4 может быть взят, например, образец, ныдерживаемый н герметически закрытой форгле, или для упрощения может быть взят слой самого исследуемого образца, рас.— положенный вне зоны испарения влаги (удаленный от поверхности испарения более чем на 30 сгл) . В любой определенный момент времени форму с исследуемым образцогл взвешивают и определяют удельные электрические сопротивления всех его слоев и слоя с исключенными влагопотерягли с помощью омметра 5, переключателя 6, электродон 7 и соединительных проводов 8.

Проводят определение послойных влагопотерь бетона н образце с верхней неопалубленной поверхностью и общей высотой 30 см, состоящем из трех слоев по 10 см каждый. Расчет послойных влагопотерь .производят по формуле (1 ) .

По результатагл замеров удельные электрические сопротивления трех слоев образца равны, Ом м: перного—

35,36; второго - р = 16,61; третьего — у3 = 13,96. А ельное электрическое сопротивление слоя бетона с исключенным испарением влаги

1052968

Составитель A. Синицын

Редактор В. Петраш Техред С.Мигунова Корректор A.Ýèìoêños

Заказ 8860/40 Тираж 873 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, X-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Р = 13,08 Ом м. Изменение массы образца бетона перед и в процессе выдержки, т.е. его суммарные влагопотери, U = 128,08 г. Расчет по Е 35,.36 - Е 3.09 и

Г 35.36- - 808)+(gq f6.6f- qf3.ОВ + с аналогичного для второго U =23,57 г, 2 для третьего U> = 6,43 r.

Использование предлагаемого способа определения послойных влагопотерь бетона обеспечивает по сравнению с прототипом упрощение методики определения влагосодержания за счет отслойных влагопотерь образца бетона

"по формуле (1) дает следующие результаты: для первого слоя

128.ОЕ = 98,08 r;

П. з6 — С Иои сутствия тарировочных кривых, повышение точности измерений до +0,5% в то время, как использование в известных способах тарировочных кривых дает точность порядка 1,5%. В предлагаемом способе появляется также возможность оперативности измерения влагопотерь бетона.
