Реферат



СПОСОБ УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОПИИ, заключающийся в том, что через промежуточную среду в изделие наклонно вводят ультразвуковые волны от преобразователя и принимают эхосигналы, по которым судят о дефект носги изделия, отличающийся тем, что, с целью повьпления чувств тельности , формируют в промежуточной среде нормально к отраженной от повертоности изделия волне рефлектор, а частоту следования импульсов ультразвуковых волн устанавливают равной частоте повторения многократных отражений меяфрефлектором и преофазователем. « сл ел 1C со со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Здр Q 01 и 29/04

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 3000454/25-28 (22) 04. 11. 80 (46) 07.11. 83. Бюл. М 41 (72 ) Н. А. Кеслер, В. А. Иенцов, B. А. Казинцев и И. Ф. Шадрин (71) Проектно-технологический институт

"Энергомонтажпроект (53) 620. 179. 16 (088. 8) (56) 1. Гурвич А, К,, ермолов И.Н.

Ультразвуковой контроль сварных швов.

Киев, Техника, 1972, с. 35 (прототип) (54 ) (57 ) СПОСОБ УЛЬТРАЗВУКОВОЙ

liE@EKTOCKOnHH, лююшийся в

„.Я0„„1052991 А том, что через промежуточную среду в изделие наклонно вводят ультразвуковые волны от преобразователя и принимают эхосигналы, по которым судят о дефектности изделия, отличающийся тем, что, с целью повышения чувствительности, формируют в промежуточной среде нормально к отраженной от поверх ности изделия волне рефлектор, а частоту следования импульсов ультразвуковых волн устанавливают равной частоте повторения многократных отражений межи. рефлектором и преобразователем. Тираж 873, Подписное

Филиал ППП Патент", г. Ужгород, уп. Проектная, 4

1 10529

Изобретение относится к неразрушаю щему контролю изделий и может быть

Использовано для ультразвукового кон роля сварных соединений.

Известен способ ультразвуковой ае- 5 фектоскопии, заключающийся в том, что через промежуточную среду в изделие наклонно вводят ультразвуковые волны от преобразователя и принимают эхосигналы, по которым судят о дефектности изде- I0 пня 1 3.

Недостатком известного способа является низкая. чувствительность, обуоловленная тем, что в иэделие вводится малая доля ультразвуковой энергии, а 15 ее основная часть отражается от границы раздела и рассеивается в промежуточной среде.

Иель изобретения - увеличение чувст вительности. 20

Поставленная цель достигается тем, что согласно. способу ультразвуковой дефектоскопии, заключающемуся в том, что через промежуточную среду в иэделие наклонно вводят ультразвуковые волны от преобразователя и принимают эхосигналы, по которым судят о дефектности изделия, формируют в промежуточной среде нормально к отраженной от поверхности изделия волне рефлектор, а . 30 частоту следования импульсов ультразвуковых волн устанавливают равной частоте

-повторения многократных отражений между рефлектором и преобразователем.

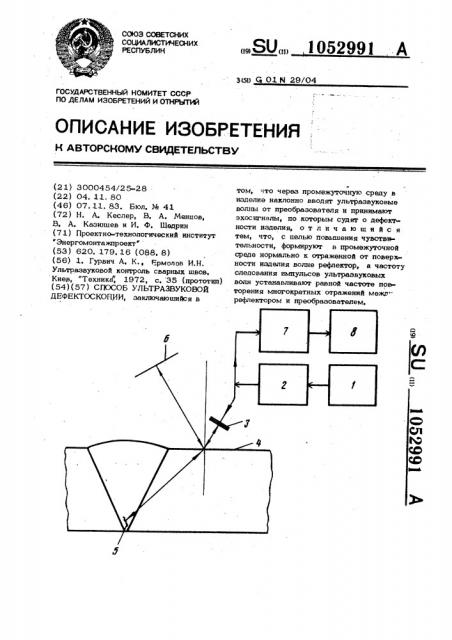

На чертеже представлена схема реали« эации способа ультразвуковой дефектоскопии.

Схема содержит последовательно соединенные синхронизатор 1„генератор 2, преобразователь 3, установленный наклон ° 40 но к поверхности изделия 4 с дефектом 5, рефлектор 6, последовательно соединен» ные с преобразователем 3 усилитель 7 и индикатор 8.

Способ осуществляется следующим образом.

Под действием электрических импульсов генератора 2, запускаемого им- пульсами синхронизатора 1, преобразователь 3 излучает импульсы ультразву50 ковой волны, одна часть энергии которой проходит в изделие 4, а друтая

ВНИИПИ Заказ 8862 41 часть многократно отражается от поверх ностей преобразователя 3, поверхности изделия 4 и рефпектора 6.

Прошедший и иэделие 4 импульс ульт раэвуковой волны, отразившись от дефекта 5, вновь попадает на преобразователь 3. Часть энергии этого импульса расходуется в преобразователе 3 для преобразования ее в электрический сигнал, который поступает на вход усилителя 7.

Большая же часть энергии этого импульса многократно отражается от преобразователя 3, поверхности изделия 4 и рефлектора 6, При этом импульс ультразвуковой волны, отразившись от рефлектора 6, достигает поверхности преобразователя 3 и синфазно с электрическим импульсом генератора 2 воздействует на преобраэ ватель 3, который вновь излучает импульс ультразвуковой волнь1 с повышенной амплитудой. Синфаэность упомянутых импульсов достигается выбором частоты следования импульсов синхронизатора 1, раиной частоте повторения импульсов, многократно отраженных от преобразователя 3 и рефлектора 6.

Вследствие синфазности импульсов„ отраженных от дефекта 5 в определенном такте с импульсами, многократно отраженными от поверхностей преобразователя 3 и рефлектора 6 в последующих тактах, происходит сложение амплитуд этих импульсов.

С выхода усилителя 7 электрические видеоимпульсы поступают на электроннолучевой индикатор 8.

Для достижения наибольшей чувстви тельности способа целесообразно, чтобы промежуточная среда имела минимальное затухание ультразвуковой волны на рабо-, чих частотах, а также малое значение ее скорости для того, чтобы при приемлемых размерах обеспечивать контроль изделий нужной толщины.

Всем этим условиям отвечает, напри мер, промежуточная среда в виде водяной призмы.

Чувствительность дефектоскопии по изобретению по сравнению с прототипом увеличивается примерно на 15 дБ.
