Устройство для регулирования уровней воды в ирригационных системах

Устройство для регулирования уровней воды в ирригационных системах

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЙ УРОВНЕЙ ВОДН В ИРРИГМЩОНННХ СИСТЕМАХ ; ПО авт. ев, № 809086, отличаюIm ее с я тем, что, с целью повышения надежности за счет предотвращения верхнего бьефа от опорожнения, оно содержит емкость со сливным отверстием , .связанную с поплавковым клапаном нижнего бьефа и соединенную с одним из плеч установленного на го ризонтальной оси вращения рыЧага, другое плечо которого снабжено противовесом , причем емкость сообщена с верхним бьефом трубопроводом,торец которого размещен на отметке минимального уровня верхнего бьефа, а сечение трубопровода больше сечения сливного отверстия.

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

С 05 0 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСН0МУ СВИДЕТЕЛЬСТВУ ..

1 с

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 809086 (21) 3443547/)8-24 (22) 14.04,82 (46) 07, 11.83. Бюл. В 41 (72) С.В.Кибальников и Н.Г.Трифонов (7 1) Всесоюзный научно-исследовательский институт комплексной автоматизации мелиоративных систем (53) 621,646(088.8) (56). 1. Авторское свидетельство СССР

В 809086, кл. 11 05 0 9/00, 1980 ° (54)(57) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

УРОВНЕЙ ВОДИ В ИРРИГАЦИОННИХ СИСТЕИАХ ,по авт. cs, В 809086, о т л и ч а юi

1щ е е с я тем, что, с целью повыше„„ЯО„„мыяя9 A ния надежности за счет предотвращения верхнего бьефа от опорожнения, оно содержит емкость со сливным от« верстием,,связанную с поплавковым клапаном нижнего бьефа и соединенную с одним из плеч установленного на горизонтальной оси вращения рычага, другое плечо которого снабжено противовесом, причем емкость сообщена с верхним бьефом трубопроводом, торец которого размещен на отметке минимального уровня верхнего бьефа, а сечение трубопровода больше сечения сливного отверстия.!

053

Устройство относится к гидротехнике и может быть использовано для регулирования уровней воды в ирригационных системах, оснащенных трубчатыми водовыпусками. 5

По основному авт.св. N 809086 известен автоматический регулятор уровня воды, содержащий затвор, выполненный в виде гибкой оболочки, соединенный с верхним и нижним бьефом соот- !О ветственно входным и выходным патрубками, снабженными поплавковыми клапанами.. При этом гибкая оболочка снабжена сливным отверстием, площадь сечения которого меньше площади сечения входного патрубка, соответственно меньшего площади сечения выходного патрубка (!1 .

Однако известное устройство не обеспечивает защиту верхнего бьефа от потерь командования во время дефицитов воды. Это вызывает недопустимое положение верхнего бьефа, полное прекращение подачи в высоко расположенные отводы и существенное на- 25 рушение технологического процесса водораспределения. В результате наиболее высоко расположенные земельные участки оказываются неполитыми и на них резко падает урожайность сельскохозяйственных культур.

Целью изобретения является повышение надежности,за счет предотвращения верхнего бьефа от опорожнения.

Цель достигаетс.я тем, что в устройство по авт.св. В 809086, содержится емкость со сливным отверстием, связанная с поплавковым клапаном нижнего бьефа и соединенная с одним иэ плЕч установленного íà гориэонтальной оси вращения рычага, другое плечо которого снабжено противовесом, причем емкость сообщена с верхним бьефом трубопроводом, торец 45 которого размещен на отметке минИмального уровня верхнего бьефа, а сечение трубопровода больше сечения слив4 ного отверстия. 50

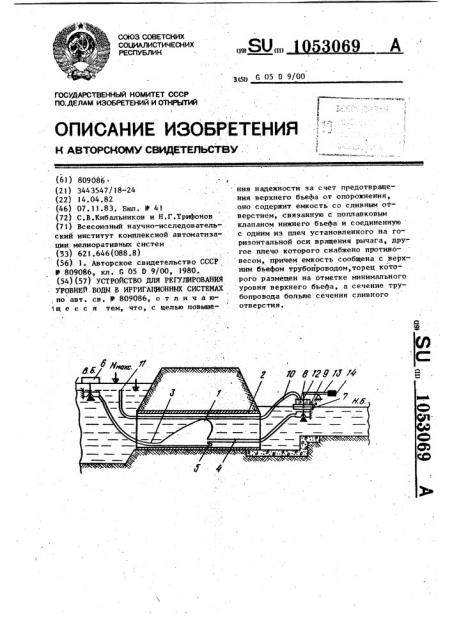

На чертеже схематично изображено предлагаемое устройство.

Устройство включает емкость из гибкой оболочки 1, закрепленную внутри трубчатого водовыпуска 2. Гибкая

55 оболочка 1 имеет впускной 3 и выпускной 4 патрубки и сливное отверстие 5. Патрубок 3 соединяется с

069 2 поплавковым клапаном 6, установленным в верхнем бьефе, а патрубок 4— с поплавковым клапаном 7, установленным в нижнем бьефе. К поплавкому клапану 7 нижнего бьефа присоединена, емкость 8 со сливным отверстием 9.

Емкость 8 связана трубопроводом !О с верхним бьефом, причем торец 11 . трубопровода 10 установлен на отметке минимального уровня верхнего бье.фа. Поплавковый клапан 8 присоединен тягой 12 к рычагу 13, на другом плече которого закреплен противовес 14.

Устройство работает следующим образом.

В случае опорожнения верхнего бьефа ниже установки торца 11.трубо= провода 10 вода перестает поступать . в емкость 8, которая опорожняется через сливное отверстие 9. Суммарный вес поплавкового клапана 7 и емкости 8 резко уменьшается, в результате чего под давлением противовеса

)4 перемещается рычаг.13, а вместе с ним тяга 12 и поплавковый клапан 7, который перекрывает отток воды по патрубку 4. Гибкая оболочка 1 в результате заполняется водой, перекрывая отток воды иэ верхнего бьефа.

При увеличении уровня воды в верхнем бьефе вода поступает в трубопровод

10, наполняет емкость 8. При этом вес противовеса 14 уравновешивается весом емкости 8, которые вместе перестают влиять на обычную работу поплавкового клапана, который теперь перемещается в зависимости от,наполнения нижнего бьефа, регулируя уровень воды в нем.

Таким образом, вследствие совокупности новых конструктивных элементов: дополнительного трубопровода

10, емкости 8 со сливным отверстием

9, рычага 1Э с противовесом 14 и соответствуницего их соединения обеспечивается предотвращение верхнего бьефа канала от опорожнения. Это позволяет обеспечить автоматическое водораспределение в периоды дефицита воды, существенно повысить производительность труда, обслуживающего персонала, так как отпадает необходимость последовательно отключать отдельные водовыпуски с целью сох-. ,ранения командования. Автоматизация з lOS3O69 4 процесса водораспределення в период, влияет в конечном итоге нп урояай1 дефицитов воды повышает точность ность сельскохозяйственных кульвыполнения планов полива, которая тур °
