Реферат



УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ , содержащее группу триггеров, установочные вхоян которых являкйсся соответствунвдими информшдяонными ,входами устройства, генератор им пульсов, выход которого соединен с тактовым входом nepaorxj триггера непосредственно и через инвертор с первым входом элемента И, второй вход которого подключен к инвертврукяцему выходу второго триггера и к входу установки в нуль первого триг;гера , выход элемента И соединен с вз4о- . дом сброса nepiBoro триггера, вход установки в еда1НШ1У KOToiporo подключен к неинвертирующёмушлходу второго триггера, а выход - к входу установки в нуль второзго триггера, о т л и ч а ю щ ее с я тем, что, с цель его упрощения,оно содержит группу элементов И и элемент ИЛИ, входил которого йодключены к установочным входам триггеров группы, а выход соединен с входом установки в единицу второго триггера, выходы триггеров группы подключены к первым входам элементов И группы, вторые входы которых соединены с первого триггера/ а выходы элементов |И группы являются .информационными ходами устройства и подключены к тактовым входам триггеров группы.

СООЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) ЗШ 6 06 Г 3 04

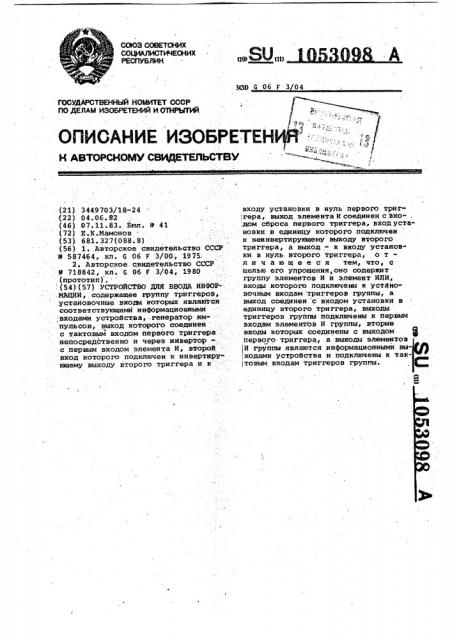

ОПИСАНИЕ ИЗОБРЕТЕН

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

„/

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3449703/18-24 (22) 04.06. 82 (46) 07.11 ° 83. Бюл. Р 41 (72) E.Ê.Èàìoíîâ (53) 681. 327(088. 8) (56) 1. Авторское свидетельство СССР .

:Р 587464, кл. G 06 F 3/00, 1975;

2. Авторское. свидетельство СССР

)) 718842, кл. С 06 F 3/04 1980 (прототип).. (54).(57) УСТРОЙСТВО ДЛЯ ВВОДА .ИНФОР- .

ИАЦИИ,.содержащее группу триггеров,. установочные входы которых являвгся соответствующими информационными

;входами устройства,.генератор:им пульсов, выход которого соединен с тактовым входом первого триггера непосредственно и череэ ииверторс первым входом элемента И, второй вход которого подключен к инвертирующему выходу второго триггера и к входу установки в нуль первого триг,гера, выход элемента И соединен с вхо- . .дом сброса первого триггера, входустановки. в единицу которого подключен к неинверти:рукщему выходу второго триггера, а выход - .к вкоду установки в нуль, второго триггера, о тл и ч а ю щ е е с я тем, что, с целью его упрощения,оно содержит группу элементов И и элемент ИЛИ, входы которого подключены к установочным входам триггеров группы, а выход соединен с входом установки в единицу второго триггера, выходы триггеров группы подключены к первым входам элементов И группы, вторые входы которых соединены с выходом Я первого триггера, а выходы элементов

1И группы являются информационными вы,ходами устройства и подключены к так товым входам триггеров группы.

10 5309 8

Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах асинхронного обмена информацией.

Известно устройство, содержащее н каждом канале триггер приема информации триггер выдачи и два элеУ мента И. В устройстве имеются вход разрешения, вход гашения и вход чтения (1) .

Hедостатком данноro устройства 10 является его сложность.

Наиболее близким к предложенног". по технической сущности является устройство для ввода информации, содержащее многофазный генератор 15 импульсов и в каждом канале триггер выдачи и триггер приема, подключенный единичным и нулевым входами к соответствующим входам и выходам уст-, ройства, тактовый вход и выход триг- 20 гера выдачи каждого канала подсоединены к соответствующим выходам многофазного генератора и выходам устройства, а в каждом канале единичный и нулевой входы триггера выдачи соединены соответственно с единичным и нулевым выходами триггера приема, при этогл тактовый вход триггера приема подключен к входу инвертора, выход которого подсоединен к первому входу элемента И, второй вход которого подключен к нулевом" выходу триггера приема, а выход—

К входу обнуления триггера выдачи j2) .

Недостатком данного устройства является его сложность.

Цель изобретения — упрощение устройства..Укаэанная цель достигается тем, что устройство для ввода информации . 40 содержащее группу триггеров, установочные входы которых являются соот. ветствующими информационными входами устройства, генератор импульсов, выход которого соединен с тактовым 45 входом первого триггера непосредственно и через инвертор — с первым входом элемента И, второй вход которого подключен к инвертирующему выходу нторого триггера и к входу 50 установки в нуль первого триггера, выход элемента И соединен с входом сброса первого триггера, вход установки в единицу которого подключен к неинвертирующему выходу второго триггера, а выход — к входу установки в нуль второго триггера, содержит группу элементов И и элемент ИЛИ, входы которого подключены к установочным входам триггеров группы, выход соединен с входом установки в 60 единицу второго триггера, выходы триггеров группы подключены к первым входам элементов И группы, вторые входы которых соединены с выходом первого триггера, а выходы элементов

И группы являются информационными выходами устройства и подключены к тактовым входам триггеров группы.

На чертеже представлена структурная схема устройства.

Устройство содержит группу триггеров 1, информационные входы 2 устрой стн а, формирователь 3, второй триггер 4, инвертор 5, элемент И б, первый триггер 7, генератор 8 импульсов, элемент ИЛИ 9, группы элементов И 10»

Устройство работает следующим образом.

В исходном положении триггеры 4 и 7 формирователя 3 и триггеры 1 каналов находятся н нулевом состоянии. На вход обнуления триггера 7 формирователя 3 поступает сигнал обнуления с ныхода элемента И б.

При поступлении на вход 2 информационного сигнала триггер 1 переключается в единичное состояние.

Одновременно информационный сигнал с входа 2 через элемент ИЛИ 9 переводит в единичное состояние входной триггер 4 Формирователя 3, и подача сигнала обнуления на триггер 7 прекращается.

Поступающий затем на тактовый вход триггера 7 синхронизирующий импульс с выхода генератора 8 перенодит триггер 7 в единичное состояние, Формируя начало выходного импульса формирователя 3, переводя. тем самым триггер 4 по нулевому входу в нулевое состояние-. По окончании импульса с выхода генератора 8 сигналом с элемента И б триггер 7 переключается в нулевое состояние, сигнал с нулевого входа триггера 4 снимается, и Формирователь 3 готов к приему следующего сигнала.

Синхронизированный импульс с выхода формирователя 3 через элемент

И 10 каналов разрешает выдачу синхронизированной информации на выход устройства. Выходной сигнал по сно ему заднему Фронту переводит триггеры 1 каналов в нулевое состояние и подготавливает их к приему следующей инФормации.

Выходные сигналы устройства формируются по длительности равными длительности тактовым импульсам генератора В с помощью формирователя

3 после поступления асинхронной информации на входы.

Изобретение по сравнению с известным устройством вследствие введения элемента ИЛИ и в каждый канал элемента И проще, так как содержит на 30-35% меньше количество элементов за счет.использования однотактного генератора импульсов, упрощения схемы канала и использования одного формирователя синхронизированного импульса, равного по длительности тактовому импульсу генератора.

1053098
