Устройство для компенсации искажений перекоса носителя магнитной записи

Устройство для компенсации искажений перекоса носителя магнитной записи

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИИ ИСКАЖЕНИЙ ПЕРЕКОСА НОСИТЕЛЯ МАГНИТНОЙ ЗАПИСИ, содержащее каналы воспроизведения, каждый из которых снабжен входной шиной информации , блоком триггеров, первым и вторым блоками буферной памяти, счетчиком, регистром сдвига, дешифратором, входной шиной сброса и выходными шинами, и элемент ИЛИ, причем в каждом канале воспроизведения входная шина информации подключена к блоку триггеров, а входная шина сброса подсоединена к триггеру сдвига и к счетчику, соединенному выходами с входами дешифратора, отличающееся тем, что, с целью уменьшения погрешности компенсации искажений перекоса носителя магнитной записи, в каждый канал воспроизведения введены первый и второй элементы И, подсоединенные первыми входами к выходам регистра сдвига, выходами соответственно к первому и второму блокам буферной памяти, а вторыми входами к выходу дешифратора, соединенному с входом регистра сдвига, третий элемент И, выход которого подключен к одному их входов элемента ИЛИ и к входу первого блока буферной памяти, первый и второй триггеры, элемент задержки и блок элементов ИЛИ, подсоединенный к выходным шинам и к выходам первого и второго блоков буферной памяти, подключенных к выходам блока триггеров, входы которого соединены с дешифратором , причем в каждом канале воспроизведения выход первого элемента И 8 подключен к установочному входу первого триггера, соединенного выходом с первым (Л входом третьего элемента И, соединенного вторым входом с выходом второго триггера , выход второго элемента И подсоединен к установочному входу второго триггера другого канала воспроизведения, а выход третьего элемента И соединен через элемент задержки с входами сброса первого и второго триггеров и подключен к входу второго блока буферной памяти другого канала воспроизведения. ел со сд ю

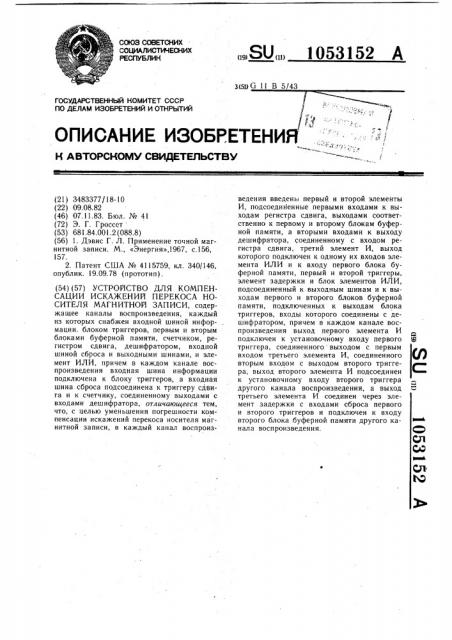

„„SU„„1053152 А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(5DG 11 В 5/43

i

«ъг .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . „; .!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3483377/18-10 (22) 09.08.82 (46) 07.11.83. Бюл. № 41 (72) Э. Г. Гроссет (53) 681.84.001.2 (088.8) (56) 1. Дэвис Г. Л. Применение точной магнитной записи. М., «Энергия»,1967, с.156, ! 57.

2. Патент США № 4115759, кл. 340/146, опублик. !9.09.78 (прототип).

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) (57) УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИИ ИСКАЖЕНИЙ ПЕРЕКОСА НОСИТЕЛЯ МАГН ИТНОЙ ЗАП ИСИ, содержащее каналы воспроизведения, каждый из которых снабжен входной шиной информации. блоком триггеров, первым и вторым блоками буферной памяти, счетчиком, регистром сдвига, дешифратором, входной шиной сброса и выходными шинами, и элемент ИЛИ, причем в каждом канале воспроизведения входная шина информации подключена к блоку триггеров, а входная шина сброса подсоединена к триггеру сдвига и к счетчику, соединенному выходами с входами дешифратора, отличающееся тем, что, с целью уменьшения погрешности компенсации искажений перекоса носителя магнитной записи, в каждый канал воспроизведения введены первый и второй элементы

И, подсоединенные первыми входами к выходам регистра сдвига, выходами соответственно к первому и второму блокам буферной памяти, а вторыми входами к выходу дешифратора, соединенному с входом регистра сдвига, третий элемент И, выход которого подключен к одному их входов элемента ИЛИ и к входу первого блока буферной памяти, первый и второй триггеры, элемент задержки и блок элементов ИЛИ, подсоединенный к выходным шинам и к выходам первого и второго блоков буферной памяти, подключенных к выходам блока триггеров, входы которого соединены с дешифратором, причем в каждом канале воспроизведения выход первого элемента И подключен к установочному входу первого триггера, соединенного выходом с первым входом третьего элемента И, соединенного вторым входом с выходом второго триггера, выход второго элемента И подсоединен к установочному входу второго триггера другого канала воспроизведения, а выход третьего элемента И соединен через элемент задержки с входами сброса первого и второго триггеров и подключен к входу второго блока буферной памяти другого канала воспроизведения.

10531

Изобретение относится к области магнитной записи, а именно к устройствам для компенсации искажений перекоса носителя магнитной записи.

Известно устройство для компенсации искажений перекоса носителя магнитной записи, содержащее каналы воспроизведения и блок компенсации. Устройство позволяет обеспечить относительно высокую точность компенсации искажений перекоса носителя магнитной записи (1).

Недостаток известного устройства состоит в значительной сложности его конструкции, обусловленной значительной сложностью блока компенсации.

Известно также устройство для компенсации искажений перекоса носителя магнитной записи, содержащее каналы воспроизведения, каждый из которых снабжен входной шиной информации, блоком триггеров, первым и вторым блоками буферной памяти, счетчиком, регистром сдвига, дешифратором, входной шиной сброса и выходными шинами, и элемент ИЛИ, причем в каждом канале воспроизведения входная шина информации подключена к блоку триггеров, а входная шина сброса — к регистру сдвига и счетчику, соединенному выходами . с входами дешифратора. Устройство имеет относительно простую конструкцию (2).

Недостаток указанного устройства состоит в значительной погрешности компенсации искажений перекоса носителя магнитной записи. Это объясняется тем, что компенсация искажений перекоса носителя магнитной записи не обеспечивается, если величина временных искажений превышает период следования, воспроизведенных импульсов информации. 35

Цель изобретения — уменьшение погрешности компенсации искажений перекоса носителя магнитной записи.

Цель достигается тем, что в устройстве для компенсации искажений перекоса носителя магнитной записи, содержащем каналы воспроизведения, каждый из которых снабжен входной шиной информации, блоком триггеров, первым и вторым блоками буферной памяти, счетчиком, регистром сдвига, дешифратором, входной шиной сброса и выходными шинами, и элемент ИЛИ, причем в каждом канале воспроизведения входная шина информации подключена к блоку триггеров, а входная шина сброса подсоединена к регистру сдвига и к счет- SO чику, соединенному выходами с входами дешифратора, в каждый канал воспроизведения введены первый и второй элементы

И, подсоединенные первыми входами к выходам регистра сдвига, выходами — соответственно к первому и второму блокам буферной памяти, а вторыми входами — к выходу дешифратора, соединенному с вхо52 дом регистра сдвига, третий элемент И, выход которого подключен к одному из входов элемента ИЛИ и к входу первого блока буферной памяти, первый и второй триггеры, элемент задержки и блок элементов

ИЛИ, подсоединенный к выходным шинам и к выходам первого и второго блоков буферной памяти, подключенных к выходам блока триггеров, входы которого соединены с дешифратором, причем в каждом канале воспроизведения выход первого элемента

И подключен к установочному входу первого триггера, соединенного выходом с первым входом третьего элемента И, соединенного вторым к выходу второго триггера, выход второго элемента И подсоединен к установочному входу второго триггера другого канала воспроизведения, а выход третьего элемента И соединен через элемент задержки с входами сброса первого и второго триггеров и подключен к входу второго блока буферной памяти другого канала воспроизведения.

На чертеже показан один из возможных вариантов предложенного устройства для компенсации искажений перекоса носителя магнитной записи.

Предложенное устройство содерж:,т каналы воспроизведения, каждый из которых снабжен входной шиной информации, блоком 2 триггеров, первым и вторым блоками 3 и 4 буферной памяти, счетчиком 5, регистром 6 сдвига, дешифратором 7, выходной шиной 8 сброса и выходными шинами 9, и элемент ИЛИ 10. Причем в каждом канале воспроизведения входная шина

1 информации подключена к блоку 2 триггеров, а входная шина 8 сброса — к регистру 6 сдвига и к счетчику 5, соединенному выходами с входами дешифратора 7.

В предложенном устройстве каждый канал воспроизведения содержит также первый и второй элементы И 11 и 12,подсоединенные первыми входами к выходам регистра 6 сдвига, выходами — соответственно к первому и второму блокам 3 и 4 буферной па мяти, а вторыми входами — к выходу дешифратора 7, соединенному с входом регистра 6 сдвига, третий элемент И 13, первый и второй триггеры 14 и 15,элемент

l6 задержки и блок 17 элементов ИЛИ. Блок

l7 элементов ИЛИ подсоединен к выходным шинам 9 и к выходам первого и второго блоков 3 и 4 буферной памяти, подключенных к выходам блока 2 триггеров, входы которого соединены с дешифратором 7. Выход третьего элемента И 13 подключен к входу первого блока 3 буферной памяти и к одному из входов элемента

ИЛИ 10, соединенного с выходной шиной

18 импульсов наличия информации. Причем счетчик 5 каждого канала воспроизведения соединен с входной шиной 19 синхроимпульсов.

10531

В каждом канале воспроизведения выход первого элемента И 11 подключен к установочному входу первого триггера 14, соединенного выходом с первым, входом третьего элемента И 13, подсоединенного вторым входом к выходу второго триггера 15. В каждом канале воспроизведения выход третьего элемента И 13 соединен через элемент 16 задержки с входами сброса первого и второго триггеров 14 и 15 и подключен к входу второго блока 4 буфер- .10 ной памяти другого канала воспроизведения. Кроме того, выход второго элемента

И 12 каждого канала воспроизведения подключен к установочному входу второго триггера 15 другого канала воспроизведения.

Компенсация искажений перекоса носителя магнитной записи посредством предложенного устройства происходит следующим образом.

В каждом канале воспроизведения при заполнении блока 2 триггеров импульсами 2р информации дешифратор 7 выдает импульс на вторые входы первого и второго элементов И 11 и 12 и на вход регистра 6 сдвига. Регистр 6 сдвига разрешает прохождение импульсов дешифратора 7 через первый или второй элементы И 11 и 12. Им52

4 пульсы первого элемента И 11 поступают на первый блок 3 буферной памяти и установочный вход первого триггера 14 того же канала воспроизведения. Импульсы второго элемента И 12 поступают на второй блок 4 буферной памяти того же канала воспроизведения и на установочный вход второго триггера 15 другого канала воспроизведения.

В каждом канале воспроизведения первый и второй триггеры 14 и 15 формируют сигналы, поступающие на третий - элемент

И 13, с выхода которого сигнал разрешения поступает на вход первого блока 3 буферной памяти того же канала воспроизведения и на вход второго блока 4 буферной памяти другого канала воспроизведения. Это приводит к выводу импульсов информации из первого и второго блоков 3 и 4 буферной памяти через соответствующие блоки 17 элементов ИЛИ на подсоединенные к ним выходные шины 9.

Использование изобретения по сравнению с базовым объектом позволяет в значительной Степени уменьшить погрешность компенсации искажений перекоса носителя магнитной записи.

СоставительЮ.КРозенкранц

Редактор В. Данко Техред И. Верес Корректор М. Демчик

Заказ 8881/49 Тираж 594 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
