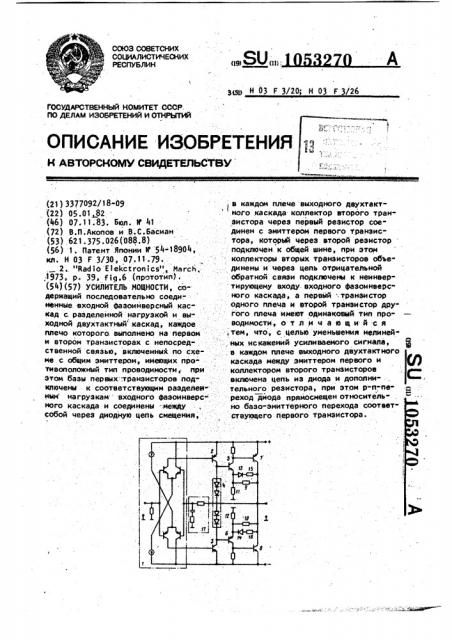

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН (19) (И), ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР.
ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3377092/18-09 (22) 05,01 82 (46) 07.11.83. 6юл. и 41 (72) В.П.Акопов и В.С.басиан (53) 621.375.026(088.8) (56) 1. Патент Японии М .54-18904, кл. Н 03 F 3/30, 07.11.79..
2.. "йаЬio Elekctronics", Иагс1i, .-1973, р. 39, fig,6 (прототип). (54)(57) YCHWTEJlb ИОЩН0СТИ, сдержащий последовательно соеди.HeHHbie входной фазоинверсный каскад с. разделенной нагрузкой и выходной двухтактный .каскад, каждое плечо которого. выполнено на первом и втором транзисторах с непосред- . ственной связью, включенных по схеме с общим эмиттером, имеющих противоположный тип проводимости; при этом базы первых".транзисторов подключены к соответствующим разделееныл нагрузкам" входного фазоинверс-:: ного каскада и соединены :-.между собой через диодную цепь смещения, 3ар Н 03 F 3/20; Н 03 F /26
s каждом плече выходного двухтактного .каскада коллектор второго транзистора через первый резистор сое" динен с эмиттером первого транзистора, который через второй резистор подключен к общей анне, при этом коллекторы вторых транзисторов объединены и через цепь отрицательной обратной связи подключены к неинвертирующему входу. входного фазоинверс" ного каскада, а первйй :транзистор одного плеча и второй транзистор другого плеча имеют одинаковый тип проводимости, о т л и чающий с я
;тем, что, с целью уменьаения нелинейных искажений усиливаемого сигнала, g . в каждом плече выходного двухтактного каскада между,эмиттером первого и коллектором второго транзисторов включена цепь из диода и дополнительного резистора, при этом р-и-пе» реход диода прямосмещен относитель- . но базо-эмиттерного перехода соответствующего первого транзистора.
1053270
Изобретение относится к радиотехнике и может использоваться в устройствах вычислительной техники и авто"-. матики и высококачественной аппаратуре воспроизведения звука. 5
Известен усилитель мощности, содержащий вховной каскад на транзисторе, :включенном по схеме с общим эмиттером, в цепи коллектора которого включена цепь смещения и генератор: тока, пред- 0 выходной двухконтактный каскад на транзисторах разного . типа проводимости, эмиттеры которых объединены через резистор, а через соответствующие прямосмещенные диоды подключены, каждый к коллектору соответствующего транзистора, вклю- . ченного по схеме с общим эмиттером, выходного двухтактного каскада Я, 20
Недостатком данного устройства является недостаточно низкий уровень нелинейных искажений.
Наиболее близким по.технической,, 25 сущности к изобретению является усилитель мощности, содержащий последовательно соединенные входной фаэоинверсный каскад с разделенной нагрузкой и .выходной двухтактный каскад, каждое плечо которого выполнено на первом и втором транзисторах с непосредственной связью, включенных по схеме с общим эмиттером, имеющих противоположный тип проводимости, при этом базы первых
35 транзисторов подключены к соответ" ствующим разделенным нагрузкам входного фаэоинверсного каскада и соединены между собой через диод40 ную цепь смещения, в каждом плече выходного двухтактного каскада коллектор второго транзистора через первый резистор соединен с эмиттером первого транзистора, который
45 через второй резистор подключен к общей шине, при этом коллекторы вторых транзисторов объединены и через цепь отрицательной обратной связи подключены к неинвертирующему входу входного фазоинверсного каскада, а первый транзистор одного плеча и второй транзистор другого плеча имеют одинаковый тип - проводимости |2j .
Недостатком известного устройства является наличие нелинейных искажений.
Цель изобретения - уменьшение не-1 линейнык,искажений усиливаемого сигнала.
Поставленная цель достигается тем, что в усилителе мощности, содержащем последовательно соединенные входной фазоинверсный каскад с разделенной нагрузкой и выходной двухтактный каскад, каждое плечо которого выполнено на первом и втором транзисторах с непосредственной связью, включенных по схеме с общим эмиттером, имеющих противоположный тип проводимости, при этом базы первых .транзисторов подключены к соответствующим разделенным нагрузкам входного фазоинверсного каскада и соединены между собой через диодную цепь смещения, в плече выходного двухтактного каскада коллектор вто.рого транзистора через первый резистор соединен с эмиттером первого транзистора, который через второй резистор подключен к общей шине, при1 этом коллекторы вторых транзисторов объединены, и через цепь отрицательной обратной связи подключены к неинвертирующему входу входного фазоинверсного каскада, а первый тран- зистор одного плеча и второй транзистор другого плеча имеют одинаковый тип проводимости, в каждом плече выходного двухтактного каскада между эмиттером первого и коллектором второго транзисторов включена цепь иэ диода и дополнительного резистора,,при этом р-и-переход диода прямосмещен относительно базо-эмиттерного перехода соответствующего первого транзистора.
На чертеже представлена принципиальная электрическая схема усилителя мощности.
Усилитель мощности содержит входной фазоинверсный каскад 1 с разделенной нагрузкой на транзисторах 2 и 3, диодную цепь 4 смещения, выходной двухтактный каскад, каждое плечо которого выполнено на первом транзисторе S (6) и втором транзисторе ,7 (8), первый резистор 9 (10), второй резистор» (12), диод 13 (14) ° дополнительный резистор 15 (16), цепь
17 отрицательной обратной связи (ООС).
Устройство работает следующим образом.
При отсутствии сигнала падение.напряжения на диодной цепи 4 смещения
1053
Составитель И. Водяхина
Редактор Н. Пушненкова Техред С. Легеэа Корректор М.Демчик
Заказ 8899/55 Тираж 936 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий f13035, Иосква, Ж-35, Раушская наб., д. 4/5 в юморе
Филиал ППП пПатент", r. Ужгород, ул. Проектная, 4
3 создает начальное смещение на базах первых транзисторов,5 и 6, коллекторный ток которых, в свою очередь, под-i держивает вторые транзисторы 7 и 8 в начальном проводящем состоянии. 5
При прохождении положительной полуволны сигнала проводимость транзистора 2 увеличивается, а транзистора 3 - уменьшается. Смещение на первом транзисторе 5 возрастает и Уве 1О личивает.той коллектора этого тран- зистора, что приводит к увеличению коллекторного тока, второго транзистора 7. Наличие делителя на первом и втором РезистоРах 9 и ll, создающих местную отрица тельную обратную связь и определяющих коэффициент усиления пле-. ча выходного двухтактного каскаДа причем Vq> К«)выэЫвает повышение потенциала сигнала на коллекторе второго транзистора 7 относительно потенциала базы и соответственно эмиттере первого транзистора 5 на величину отношения номиналов первогс 5 резистора 9 к второму резистору 11,. вследствие чего диод 13 оказывается смещенным в обратном направлении и не влияет на коэффициент деления делителя. При этом диодная цепь 4 смещения поддерживает разность .потен-
:30 циалов между базами первых транзисто"
Ров 5 и 6 на одном уровне. Поэтомч увеличивающееся падение напряжения . на база-эмиттерном переходе первого транзистора 5 при повышении смещения З5 на нем должно приводить к соответствующему уменьшению падения напряжения на база-эмиттерном переходе, 270 4 первого транзистора 6. Однако увели" чение потенциала сигнала на выходе усилителя мощности приводит к отпиранию диода 14, так как выходное напряжение приложено к нему в прямом направлении, при этом сопротивление открытого перехода диода 14 с последовательно включенным дополнительным реэистором 16 шунтирует первый ре- зйстор 10, вследствие чего потенци" ал на эмиттере первого транзистора
6 увеличивается пропорционально воз-. растающему .сигналу на выходе усили" теля мощности и компенсирует уменьшение падения напряжения на базаэмиттерном переходе первого транзистора 6, коллекторный ток которого поддерживает ток второго транзистора
8 на первоначальном уровне. Аналогично, при поступлении отрицательной полуволны сигнала открывается диод
13 и компенсирует уменьшение смещения на база-эмиттерном переходе пер" вого транзистора 5, коллекторный ток которого поддерживает проводимость второго транзистора 7 на первоначальном уровне.
Усилитель мощности, устраняя нелинейные искажения, повышает качестВо усиления сигнала в звуковоспроиэ" водящей технике, обеспечивая качество звучания, соизмеримое с достигаемым в усилителях класса А. Двухтактный выход схемы позволяет в выходных каскадах прецизионных операционных усилителей обеспечивать высокое качество воспроизведения сигнала слож.- . ной формы. Кроме того, возможно и интегральное исполнение схемы.
