Устройство для сочленения радиоэлектронных блоков со стойкой
Иллюстрации
Показать всеРеферат
УСТРОЙСТВО ДЛЯ СОЧЛЕНЕНИЯ .РАДИОЭЛЕКТРОННЫХ ВЛОКОВ СО СТОЙКОЙ, jсодержащее устанавливавАше на каркасе 1стс5йки направляющие и разъемы с крепежными элементами для соединения между собой их гнездовых и штыревых. частей, размещаемых соответственно на каркасе стойки и на корпусах радиоэлектронных $локов, о т л. и ч а1ю щ е е с я тем7 что, с целью повыиюния удобств эксплуатации и плотности компоновки, напрсшляющие выйол нены в виде трубок, один конец .каждой из которых установлен с воэможностыо доступа к ее отверстию со .стороны передней части каркаса стойки, а второй конец изогнут, и в его отверстии размещена головка крепежного элемента. to с сд со DCI С4 ч1
<,.ЯО... А
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ . РЕСПУБЛИК
3ДВ Н 05 К 7/00
Ь
ГОСУДАРСТВЕННЬ1Й КОМИТЕТ СССР
flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ с
ОПИСАНИЕ ИЗОБРЕТЕНИЦ ","-: .,;:,,. /
Н АВТОРСНОЬП(СВИДВТЙЛЬ6ТВУ....,." (. 09 у $21) 3460176/18-21 . :. между собой их гнездовых и штиревых, (22) 29.06.82 . : i; :частей, размещаемых соответственно (46) 07.11.83. Бвл. 9 41 : - на каркасе стойки и на корпусах (72) Г.В.Волков, С.П.Гаранин, ::. - . радиозлектроннн» блоков, о т л и ч а.А.A"Кудрявцев,. В.И.Макаров, : ie щ е е с.я -.теь, что, с целью повы- .
В.К.Павлов и C.A.Ñèòíèêîâ : .- @ения удобств:эксплуатации и плоr(53) 621.396.69(088,8) : . :ности комйоновки, направляющие выпол" (56.) 1. авторское: свидетельство сссР:: : иены в виде, трубок, один конец,кажВ 581605, кл. Н 05 К 7/00, 1976.- . :,: "дой нз которых, установлен с возмож- ,(54И57) УСТРОЙСТВО ДЛЯ СОЧЛЕНЕНИЯ -:., ностыо доступа к ее отверстию.со
ИЩИОЭЛЕКТРОННЫХ БЛОКОВ СО СТОЙКОЙ, ::. .:стороны передней части каркаса стойки, :содержащее устанавливаемые йа каркасЕ а второй конец изогнут, и в его от-! стбйки направляющие и. разьемы с : . ",.::. вЕрстии размещена головка крепежного крепежными элементами для соединеиня::::элемента.
1053337
Изобретение относится к радиоэлектронике,в частности к средстваь;для электромеханического соединения блоков радиоаппаратуры со стойкой, в которой они раэме,цены.
Наиболее близким к изобретению является устройство для сочленения радиоэлектронных блоков со стойкой, содержащее устанавливаемые на каркасе стойки направляющие и разъедаю с крепежными элементами для соеди-. 10 нения между собой их гнеэдовых и штыревых частей, размещаемых соответственно на каркасе стойки и на корпусах радиоэлектронных блоков (1) .
Изйестное устройстао требует приложения больших усилий, затрачиваемых при монтаже и демонтаже блоков, и кроме того, имеет большие габариты,что и составляет его недостатки.
Цель изобретения . — повышение удобств эксплуатации и плотности компоновки.
Поставленная цель достигается тем, что в устройстве для сочленения радиоэлектронных блоков со стойкой, содержащем устанавливаемые на каркаср стойки направляющие и разъемы с крепежными элементамй для соединения между собой их гнездовых и штыревых частей, размещаемых соот- 30 ветственно на каркасе стойки и на корпусах радиоэлектронных блоков, направляющие выполнены в виде трубок, один конец каждой из которых установлен с возможностью доступа к ее отверстию со стороны передней части каркаса стойки, а второй конец изогнут, и в его отверстии размещена головка крепежного элемента.

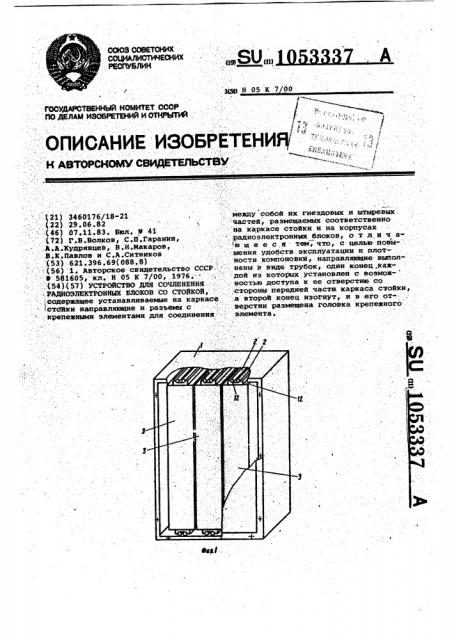

На фиг, 1 изображено устройство для сочленения радиоэлектронных блоков со стойкой, общий вид, на фиг. 2 — то же, продольный разрез; на фиг. 3 — вид A на фиг. 2.
В каркасе 1 стойки на направляющих, выполненных в виде трубок 2, установлены радиоэлектронные блоки 3 со штыревыми разъемами 4.. В пазах 5 планки 6 каркаса 1 размещены с зазором гнездовые разъемы 7, поджатые к планке б с помощью пружин 8, установленных на винтах 9. В разъемах 4 и 7 установлены соответственно гайки 10 и винты 11. Трубки 2 установлены с воэможностью доступа к их отверстиям
12 с передней стороны стойки, при этом в отверстиях их изогнутых концов размещены головки винтов 11, На разъемах 4 закреплены штыри-ловители 13, а на разъемах 7 - втулки 14. Разъемы
7 установлены с возможностью перемещения в трех взаимно перпендикулярных плоскостях благодаря наличию пружин 8 и зазоров в пазах 5 планки 6. !
Устройство работает следующим образом. !
При установке блока 3 в стойку его перемещают по направляющим до сочленения штырей-ловителей 13 со втулками 14. Затем последовательно вводят в отверстие 12 каждой трубки
2 отвертку с гибкой передачей и заворачивают винты 11 до полного сочленения разъемов 4 и 7. Извлечение блоков 3 из стойки производят в обрат" ном порядке, при этом пружины 8 обеспечивают более плавное расчленение разъемов 4 и 7.
Предлагаемое устройство обеспечивает удобную эксплуатацию, повышает плотность компоновки.
1053337
Вад4
° °
° ° °
° ° ° O
° б ° °
° ° б
В ° ° O
° Вб ° б ° В °
° В °
° 1 °
11 °
° В °
° В ° ° Ф
° ° 1 ° 1
° ° ° Ô
° ° 1 °
° ° ° ° ° °
° ° 111 °
° ° 1 1 °
° ° 1 ° ° 1 °
° ° ° ° ° 1Ô
° ° 11 ° ° 1 ° 111
° ФФФ ° OO ° 11 °
ФФФ ° 1ФФ ° фф
° ФФ
®игЗ
Составитель Ю. Сотников
Редактор Г. Волкова Техред И.Гайду Корректор Г. Решетник
Заказ 8905/59
Тираж 845
Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
ВНИИПИ Государственного комитета СССР по делам изобретений и,открытий
113035, Иосква, Ж-35, Раушская наб., д. 4/5
