Реферат



АВТОМАТИЧЕСКИЙ ОГНЕТУПШТЕЛЬ, содержащий размещенные в корпусе пиропобудитель, noptiieHb для вытеснения из корпуса огнетушающего вещества и шток с пробойнике ДЛЯ разрушения закрывающей насадок мембраны, отличающийся тем, что, с целью повьшения техники (безопасности при эксплуатации, он имеет упор для штока, размещенный в корпусе перед мембраной, а поршень установлен на штоке с возможностью перемещения вдоль его продольной оси. i сл со 00 со 00

(1Ю (11) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПЛ.ЛИК

3(Я) A 62 С 35 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHCNVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР, ПО ДЕЛАМ ИЗОБРЕТЕНИЙ ИОТНРЫТИЙ (21) 3460196/29-12 (22) 29.06.82 . (46) 15.11.83. Бюл.9. 42 (72) В Г Ушанов (71) Всесоюзный научно-исследовательский институт противопожарной обороны (53) 614. 845. 1 (088, 8) (56) 1. Патент Японии Р 54-18875, 95 В 26 (А 62 С 35/12) 1979 ° (54) (57) АВТОМАТИЧЕСКИИ ОГНЕТу(ЙИТЕЛЬ, содержащий размещенные в корпусе пиропобудитель, поршень для вытеснения из корпуса огнетушающего вещества и шток с пробойником для разрушения закрывающей насадок мембраны., отличающийся тем, что, с целью повьааения техники безопасности при эксплуатации, оН имеет упор для штока, размещенный в корпусе перед мембраной, а поршень установлен на штоке с возможностью перемещения вдоль его продольной оси.

1053838

Составитель t0. Беляев

Редактор T. Митейко Техред Л.Пилипейко Корректор A Дэятко

Заказ 8962/4 Тираж 440 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к пожарной технике, а именно к автоматическим огнетушителям.

Известен автоматический огнетушитель, содержащий размещенные в корпусе пиропобудитель, поршень для вытеснения иэ корпуса югнетущающего вещества и шток с пробойником для разрушения закрывающей насадок мембраны $1) .

Недостатком"данного огнетушителя является то,что при срабатывании nopLtleHb со штоком выходит эа габариты корпуса,что может вызвать травму работающих или механическую порчу оборудования. 15

Целью изобретения является повышение техники безопасности. при эксплуатации.

Указанная цель достигается тем, что автоматический огнетушитель, . э0 содержащий размещенные в корпусе пиропобудитель, поршень для вытеснения из корпуса огнетушающего вещества и шток с пробойником для разрушения закрывающей насадок. мембраны, имеет упор для штока, размещенный в корпусе перед мембраной, а поршень установлен на штоке с воэможностью перемещения вдоль его продольной оси, 30

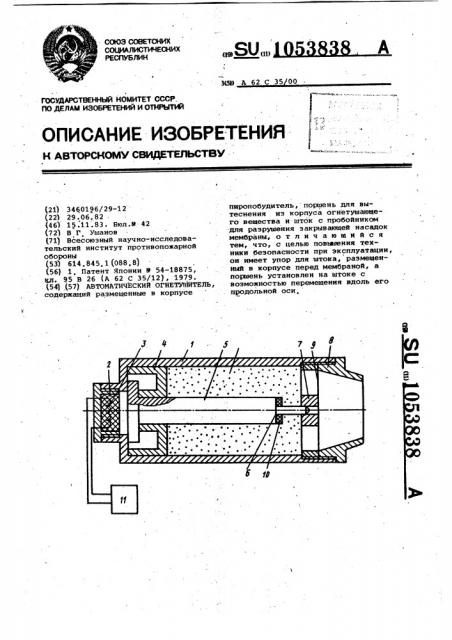

На чертеже изображен автоматический огнетушитель, общий вид

Огнетушитель содержит цилиндрический корпус 1, в днище которого устанавливается пиропобудитель, представляющий собой пороховой или иной газогенерирующий заряд 2 . с электрическим поджигом 3. В корпусе размещается ступенчатый поршень 4, шток 5 которого имеет упор б с заостренным концом Пор- 40 .шень закреплен с возможностью перемещения относительно оси штока. Ha выходном конце корпуса размещаются ограничитель хода штока 7. и насадок 8, между которыми устанавливается герметиэирующая мембрана 9. Ограничитель хода штока имеет, наружный цилиндрический обод, центральную ступицу с отверстием и спицы, соединяющие их . В отверствие ступицы входит заостренный конец штока 5. Для смягчения удара упора штока ограничитель на его торце имеет резиновый амортизатор .

10.Пиропобудитель подключен к иэвещатезвэ 11

Огнетушитель работает следующим( образом.

При воэникновенйи пожара с иэвещателя; 11 подается электрический TOK на электровоспламенитель

3, который воспламеняет пороховой заряд 4 Образующиеся при этом га- зообразные продукты сгорания воздействуют на поршень, который на- . чинает двигаться к насадку. В начальный момент их движение происходит .совместно . В процессе движения по мере прохождения свободного хода (расстояние в начальном положении между заостренным концом штока 5 и мембраной 9) заостренный конец штока 5 пробивает мембрану 9, которая затем окончательно разрьэ вается потоком огнетушающего вещества; вытесняемого поршнем.

После прорыва мембраны 9 упор б штока .5 упирается в ступицу ог- . раничителя хода 7 и останавливается.

Поршень 4 под действием пороховых газов продолжает перемещаться до контакта с ободом ограничителя 7, выталкивая огнетушающее вещество через насадок.
