Реферат



КОНТАКТНАЯ ТАРЕЛКА, включающая полотно, сливной .порог, перегородку , карман и приемный порог, о тл и ч а ю щ а я с я тем, что, с целью компенсации колебаний нагрузки по жидкости и равномерного и безударного ввода ее, приемный порог в нижней части выполнен с окнами прохода части жидкости высотой, меньшей высоты сливного порога, при этом приемный порог снабжен ребрами жесткости,соединяющими его с перегородкой и дном кармана. i:n со 00 4iib

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК л

3f51) В 01D 3Д0

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Й ABT0PCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2995865 /23-26 (22) 03.09,80 (46) 15.11 83. Бюл. Р 42 (72) В.В.Кузьменко, В.Т.,Шарыгин и В.A.Êðàñêëüíèêoâ (53) 66,015.23.05(088.8) (56) 1. Александров И.A. Ректификационные и абсорбционные аппараты.

М.-Л., Химия, 1965,-с ° 236-238..

2. Авторское свидетельство СССР

В 722549, .кл. В 0113 3/20, 1978.

3. Расчеты основных процессов и аппаратов нефтепереработки.СправочI ннк. подред. Е.Я.Судакова. М., Химия,, 196 Î, с.272 (прототип) .

„„SU„„1 А (54) (57) КОНТАКТНАЯ ТАРЕЛКА, включающая полотно, сливной, порог, перегородку, к арман и приемный порог, о тл и ч а ю щ а я с я тем, что, с целью компенсации колебаний нагрузки по жид, кости и равномерного и безударного ввода ее, приемный порог в нижней части выполнен с окнами прохода части жидкости высотой, меньшей высоты сливного порога, при этом приемный порог снабжен ребрами жесткости,соединяющими его с перегородкой и дном кармана .

1О»3841

Изобретение относится к массообменным аппаратам, в частности к переливным тарелкам, и, может быть использовано во всех отраслях народного хозяйства для разделения смесей ректифик аци ей .

Известна контактная тарелка, включающая устройство для ввода жидкости из переливных карманов, предназначенное для перетока жидкости иэ выщерасположенной переливной тарелки на нижерасположенную (1) .

Известна контактная тарелка, включающая сливной порог, карман, перегородку. Перегородка снабжена.горизонтальной пластиной, соединенной с ней 15 реэьбовым соединением. Поток жидкости разделяется на два потока около горизонтальной пластины (2 .

Недостатком данной тарелки является отсутствие приемного порога, а также недостаточный гидрозатвор при снижении нагрузки по жидкости.

Известна также контактная тарелка, включающая полотно, сливной порог, перегородку, карман и приемный порог (3) .

Известная тарелка с переливными устройствами при колебаниях жидкостной нагрузки в сторону большей, чем расчетная, приводит к увеличению дальности полета струи от приемного порога, а соответственно к нерациональному ис поль зов анию площади тарелки ° При уменьшении жидкостной нагрузки дальность полета струи уменьша етс я, однако, харак терный для данных устройств гребень жидкости над приемным порогом и частью тарелки от приемного порога (на длину вылета струи) остается, Цель изобретения — компенсация 40 колебаний нагрузки по жидкости и равномерного и безударного ввода ее. указанная .цель достигается тем что в устройстве, включающем полотно, .сливной порог, перегородку, кар- 45 ман и приемный порог, последний в нижней части выполнен с окнами для прохода части жидкости высотой, меньшей высоты сливного порога, при этом приемный порог снабжен ребрами жест- gp кости, соедин яющими его с перегород, кой и дном кармана.

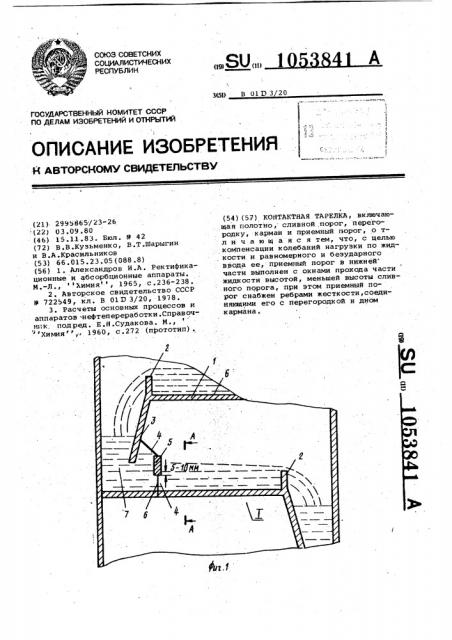

На фиг. 1 дана тарелка, общий вид;на фиг. 2 — разрез A-A на фиг.1; на фиг. 3 — узел1 на фиг. 1.

Тарелка имеет полотно 1, сливной порог 2, перегородку 3, ребра жесткости 4 (для избежания деформации приемного порога в о в рем я раб оты), приемный порог 5 с окнами 6, карман

7. Тарелка выполнена с отверстиями

8.

Устройство работает следующим образом .

Жидкость сливается через сливной порог 2 в карман 7, откуда через зазор между нижним срезом перегородки.;

3 и.,дном кармана 7 поступает на приемный порог 5 с окнами 6. Часть жидкости вводится на тарелку через окна в приемном пороге, а остальная жидкость вводится на тарелку через. зазор между перегородкой и верхним срезом приемнorо порога.

При малых нагрузках по жидкости гидравлический затвор обеспечивает совместно сливной порог и приемный порог с окнами. При увеличении нагрузки по жидкости расход жидкости равномерно увеличивается как через окна в приемном пороге, так и через зазор между перегородкой и верхним срезом приемного порога с окнами.

При работе предложенного устройства по сравнению с известным расход жидкости через. зазор между перегородкой и верхним срезом приемного порога с окнами во втором случае меньше, а соответственно меньше вылет струи и более рационально используется рабочая площадь" тарелки. Кроме того, возможно разделение смесей, содержащих механические взвеси, так как отсутствует застойная зона на дне кармана. Испытания указанного устройства на колоннах с колпачковыми тарелками показали, что колонны работают более стабильно при колебаниях нагрузки по жидкости и одновременно ув еличиваетс я пропуск на я способность колонн по жидкости.

1053841

З ни ЗпЯ дувка жидком/

Ь .2

С ос та в и тель А . С ондор

Редактор К.Волощук Техред Л.Иикеш Корректор A.Дзятко

Заказ 8964/4 Тираж 688 Подписное

BHHNtIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 !
