Способ ленточного шлифования сферических поверхностей

Способ ленточного шлифования сферических поверхностей

Иллюстрации

Показать все

Реферат



СПОСОБ ЛЕНТОЧНОГО ШЛИФОВАНИЯ СФЕРИЧЕСКИХ ПОВЕРХНОСТЕЙ изделий, при котором движущуюся ленту вводят в контакт с обрабатываемым изделием, которому сообщают вращатель-ное движение, отличающийся тем, что, с целью расширения технологических возможностей обработки путем обеспечения бесступенчатого регулирования скорости вращения изделия, продольную плоскость симметрии ленты смещают относительно геометрического центра изделия, а последнее устанавливают с возможностью его свободного вращения.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) Фм.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ

I (21) 3390503/25-08 (22) 12.01.82. (46) 15.11.83. Бюл3142 (72) Е. Н. Ковынев и И. П. Орлов (7l ) Украинский полиграфический институт им. И. Федорова (53) 62 1.924.24 (088:8) (56) 1. Авторское свидетельство СССР по заявке № 2876871, кл. Н Ol J 9/00, 1980 (прототип) (54) (57) СПОСОБ ЛЕНТОЧНОГО ШЛИФОВАНИЯ СФЕРИЧЕСКИХ ПОВЕРХНОС1 54028 A

3(51) В 24 В 21/08 // Н 01 J 9/20

ТЕЙ изделий, при котором движущуюся ленту вводят в контакт с обрабатываемым изделием, которому сообщают вращатель- ное движение, отличающийся тем, что, с целью расширения технологических возможностей обработки путем обеспечения бесступенчатого регулирования скорости вращения изделия, продольную плоскость симметрии ленты смещают относительно геометрического центра изделия, а последнее устанавливают с возможностью его свободного вращения.

Ю

Сл

4 в

CO

ЬР

1054028

2Ь

Составитель В. Воробьев

Техред И. Верес Корректор А. Ференц

Тираж 795 Подписное

ВНИ И ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Швыдкая

Заказ 8987/14

Изобретение относится к шлифованию и полированию абразивными лентами деталей машино- и приборостроения с криволинейными поверхностями, например экранов кинескопов, линз и подобных деталей.

Известен способ ленточного шлифования наружной сферы экрана кинескопа, при котором движущуюся ленту вводят в контакт с обрабатываемой поверхностью таким образом, что продольная плоскость 10 симметрии ленты пересекается с геометрическим центром изделия, а изделию сообшают вращательное движение подачи с помощью индивидуального привода (1).

Недостаток данного способа заключается в. том, что для обеспечения движения подачи изделия необходимо иметь отдельный привод, что снижает технологические возможности обработки.

Цель изобретения — расширение технологических возможностей обработки путем обеспечения бесступенчатого, регулиро20 вания скорости вращения изделия при отсутствии отдельного привода движения изделия, Поставленная цель достигается тем, что согласно способу ленточного шлифования 25 сферических поверхностей продольную плоскость симметрии ленты смещают относительно геометрического центра изделия, а последнее устанавливают с возможностью его свободного вращения.

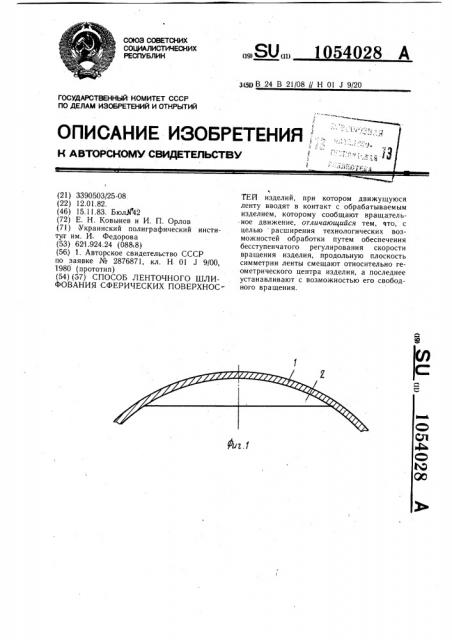

На фиг. 1 представлена схема относитель- ЗО ного расположения ленты и изделия; на фиг. 2 — то же, вид сверху.

Шлифовальная лента 1, охватывающая обрабатываемую поверхность изделия 2, располагается относительно последнего так, что продольная плоскость симметрии ленты, проходящая через линию симметрии АА1, смещена относительно точки О геометрического центра изделия на некоторую величину Ь. При этом благодаря тому, что лента контактирует с изделием по выпуклой по-верхности, возникает некоторая сила прижима ленты к этой поверхности, обеспечивающая фрикционный контакт между ними.

Вследствие этого изделие получает вращательное движение подачи с некоторой средней угловой скоростью е/, которая может быть рассчитана по формуле где v — скорость движения ленты; — коэффициент скольжения ленты относительно изделия (k = 0,7-0,8);

Ь - величина смещения ленты относительно изделия.

Поскольку лента имеет некоторую ширину В, то по обе стороны средней линии

dd контакта ленты с изделием имеет место их относительное проскальзывание, обеспечивающее процесс шлифования.

Изменение величины смещения Л ленты 1 (в пределах от 3-5 до 47-48% ширины ленты) позволяет бесступенчато регулировать скорость вращениям изделия 2 и тем самым расширить технологические возможности обработки.
