Пистолет для сварки термопластов расплавленным присадочным прутком

Пистолет для сварки термопластов расплавленным присадочным прутком

Иллюстрации

Показать все

Реферат



ПИСТОЛЕТ ДЛЯ СВАРКИ ТЕРМО ifJACTOB РАСПЛАВЛЕННЫМ ПРИСАДОЧНЫМ ПРУТКСЖ, содержащий корпус с обогре ваемыми каналами для подачи газа и присадочного прутка, механизм подачи присадочного прутка и смонтированную на корпусе шовоформующую головку с установленной коаксиально ей наружной насадкой для направления газа в зону сварки, отличающийся тем, что,с целью повышения качества сварки точечными швами, насадка для направления газа в зону сварки снабжена уплотняющим кольцом на торцовой поверхности, вуполненньом с радиальными каналами и подпружинена в осевом направлении .

СОЮЗ CQBEICHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

09) (И) 3Ы) В 29 С 27 02

Г, ) 1 . 1..

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOMV СВИДЕТЕЛЬСТВУ

1б 3i

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3486426/23-05 (22) 08.09 .82 .(46) 15,11.83 Бюл. Р 42 (72) П.T.Чеча, П.II..Маэепин

И И.Г.Альтман (71) Донецкий проектный и научноисследовательский институт "Донецкий

Промстройниипроект" (53) 678 ° 059.4 (088.8) (56) 1. Авторское свидетельство СССР

Ю 903156, кл. В 29 С 27/02, 1980, .2. Авторское свидетельство СССР 9 835785, кл. В 29 С .27/02, 1979 . (прототип) . .(54)(57) IIHCTOIIET ДЛЯ CBAPKH ТЕРНО-

ПЛАСТОВ PACIIЛАВЛЕННЬК ПРИСАДОЧНЫМ

ПруткОМ, содержащий корпус с обогре ваемыми каналами для подачи газа и присадочного прутка, механизм подачи присадочного прутка и смонтированную на корпусе шовоформующую головку с установленной коаксиально ей наружной насадкой для направления газа в зону сварки, о т л ич а ю шийся тем, что,с целью повышения качества сварки точечными швами, насадка для направления газа в зону сварки снабжена уплотняющим кольцом на торцовой поверхности, выполненным с радиальными каналами и подпружинена в осевом направлении.

1054077

Изобретение относится к свар- ке пластмасс, в частности к обо- рудованию для сварки термопластов расплавленным присадочным материалом, и может быть использовано, например, для соединения деталей из термопластичных материалов точечными швами, а также для прикрепления термопластичных деталей к детали из других материалов путем нагиетания расплавленного материала в выполненные.в соединяемых деталях отверстия.

Известен пистолет для соединения деталей расплавленным присадочныа материалом,.содержащий корпус с обогреваемыми каналом, механизм подачи термопластичного прутка с ручньм приводом, рукоятку и шовоформующую головку f1) .

Однако это устройство характеризуется. недостаточной производительностью сварочных работ и низким качеством сварного шва при свар» ке на открытой строительной площадке в осенне-зимний период, так как тепла, вносимого в зону шва только нагретым присадочным материалом, оказывается недостаточно для образования надежного соединения..

Наиболее близким по технической сущности и достигаемому результату к изобретению является пистолет для сварки термопластов расплавленным присадочньм прутком, содержащий корпус с обогреваемыми каналами для подачи: газа и присадочного прутка, механизм подачи присадочного прутка и смонтированную на корпусе шовоформующую головку с установленной коаксиально ей наружной насадкой для направления газа в зону сварки 2 .

Недостаток указанного устройства заключается в том, что при выполнении точечных швов не обеспечивает. ся высокое качество сварного соединения,так как газ-теплоносйтель, подающийся через кольцевую насадку, нагревает свариваеьые иэделия только вокруг места наложения присадочного материала, а зона шва из-за низкой теплопроводности свариваемого материала предварительно практически.не нагревается.

Целью изобретения является повышение качества сварки точечными швами.

Укаэанная цель достигается тем, что в пистолете для сварки термопластов расплавленным присадочныч прутком, содержащем корпус с обогреваемыми каналами для подачи газа н присадочного прутка, механизм подачи присадочного прутка и смонтированную на корпусе шовоформующую головку с установленной коаксиально ей наружной насадкой для направления rasa в зону сварки, насадка для направления газа в зону сварки снабжена уплотняющим кольцом на торцовой поверхности, выполненным с радиальными каналами, и подпружинена в осевом направле-. нии.

Такое выполнение устройства муфтой 21 и входит в зацепление с зубчатой рейкой 22, установленной на рукоятке 23. Рейка подпружинена пружиной 24. и снабжена упором 25.

Пистолет снабжен направляющей втулкой 2б и системой подпружиненных роликов 27, а также штуцером для

65 подвода газа 28.

Пистолет работает следующим образом.

Через штуцер 28 в канал 3 подается гаэ-теплоноситель и одновременно на нагреватель 4 - напряжение, При

10 обеспечивает предварительный нагрев непосредственно эоны шва нагретым газом, что позволяет получить качественное сварное соединение на открытой строительной площадке даже при отрицательных температурах наружного воздуха.

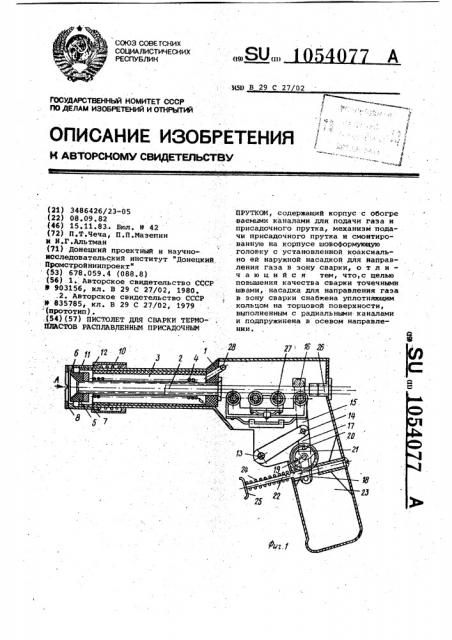

На фиг, 1 изображено устройство, общий вид; на фиг. 2 - вид A на .® фиг. 1.

Пистолет для сварки термопластов содержит корпус 1, в котором выполнены канал 2 и коаксиальный ему канал 3, обогреваемые электронагревателем 4. На корпусе соосно каналу

2 закреплена шовоформующая головка

5, коаксиально которой с зазором б установлена насадка 7 для направле-j ния газа в зону сварки.

Насадка снабжена уплотняющим

ЗО кольцом 8, выполненным из материала с низкой теплопроводностью и незначительной адгезией к расплавленному термопластичному. материалу, напри;мер фтороцпаста. На ее торце выпол35 иены радиальные каналы 9. Насадка .посредством пружины 10 подпружинена в осевом направлении. На боковой поверхности насадки выполнены отверстия 11, которые при совмещеgg нии контактнйх поверхностей кольца

8 и головки 5 совпадают с отверстиями 12 в корпусе.

На корпусе посредством шарнира

13 закреплена Т-образная равноплечая система шарнирно соединенных между собой рычагов 14, один иэ консольных концов 15 которой шарнирно соединен с захватом 1б для подачи присадочного прутка, а вто рой консольный конец 17 шарнирно

56 соединен с .рычагом 18, который жестко соединен с валом 19 шестерни

20.. Шестерня снабжена обгонной

1054077

Составитель Н.Елисеева

Редактор И.Товтин Техреду.Гергель Корректор А.Ференц

Заказ 8994/16 Тираж 647 Подписное

BHHPJIH Государственного комитета. СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 этом в канале 2 создается температура, необходимая для плавления присадочного прутка. Пруток через направляющую втулку 26 вводится между захватом 16 и системой роликов 27 в канал 2. После нагрева пистолета до требуемой температуры он устанавливается на свариваемые иэделия таким образом, чтобы с ними Контактировало кольцо 8. При этом газ.-теплоноситель из канала 3 через зазор 6 . 10 между головкой 5 и насадкой 7 поступает в зону сварки, предварительно нагревает место наложения присадочного материала к через радиальные каналы 9 отводится .из зоны сварки. 15

:;После этого, преодолевая силу пружины 10, прижимают пистолет к поверхности свариваемых иэделий таким обpascw, чтобы кольцо 8 перекрыло зазор- 6.Подача газа-теплоносителя-.в 20 зону сварки прекращается и он отводится через отверстия 12 в корпусе и отверстия 11 в насадке. Затем нажимают на упор 25 При этоМ зубчатая рейка 22 начинает совершать продольное перемещение и вращать приводную шестерню 20, которая через систему рычагов ккнеиатическк coeggr- иена .с захватом прутка 16. Ход рей.ки равен половине произведения шага иа количество зубьев шестерни. Благодаря этому шестерня совершает половину оборота. При этом захват 16 совер шает прямолинейное перемещение и подает прксадочный пруток в канал

2. Пруток выполняет роль поршня к выдавливает расплавленный термо» пластичный материал, находящийся в канале 2, в шовоформующую головку 5, где он образует точечный сварной,шов. После этого снимают давление с упора 25 и зубчатая рейка

22 под действием пружины 24 возвращается в первоначальное положение.

Благодаря наличию обгонной муфты 21 вращение шестерни 20 не передается валу 19 н захват 16 прутка остается в своем крайнем положении. Повториьи нажатием на упор 25 захват 16 переводится в рабочее положение.

После этого пистолет устанавливается в другом месте и процесс сварки nosторяется., Предлагаемое устройство обеспечивает высокое качество сварки asделий иэ термопластов точечньваи швами и позволяет выполнять сварочные работы при низких температурах окружающего воздуха, а также имеет вы« сокую производительность эа счет уменьшения потерь тепла.
