Устройство для формования труб из стеклопластика

Устройство для формования труб из стеклопластика

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ТРУБ ИЗ СТЕКЛОПЛАСТИКА по авт. св. Н 334085, отпичаюшее с я тем, что, с цепью повышения качества изготавливаемых изделий кулачок выполнен с пазом ппя прохода арматуры, имеющим расширение в зоне ее №1хода, над которой в корпусе расположено отвер- . стие для подачи свяауюшего. (Я 00 Юо

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Sag В 2933 23/12 а У

1, ю

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 334085 (2 1) 3506430/23-05 (22) 30.07,82 (46) 15.11.83. Бюп. Ni 42 (72) Ю. В. Семенов и О, Г. 11ыплаков (71) Ленинграцский орцена Ленина и орцена Красного Знамени механический институт. (53) 678.057.94 (088.8) (56) 1. Авторское свицетельство СССР

М 334085,, кл. В 29@ 23/10, 1970 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ТРУБ ИЗ СТЕКЛОПЛАСТИКА по авт. св. N 334085, о т п и ч а ю щ ее с я тем, что, с целью повышения качества изготавливаемых изделий кулачок выполнен с пазом цля прохоца арматуры, имеющим расширение в зоне ее выхоца, нац которой в корпусе расположена отверстие цля поцачи связующего, Изобретение относится к обрруцова нию цля изоготовления труб из стекло пластика и может быть использовано в химической промышленности и цругих отраслях нарсдного хозяйства, 5

По основному авт, св. И 334085 известно устройство для формования труб

as стеклопластика, включающее полый корпус, установленную в нем с зазором и возможностью вращейия оправку и поц 0 жимной кулачок, жестко связанный с кор» пусом 513 .

Оцнако это устройство не позволяет обеспечить процесс формования трубы оцновременно с пропиткой заготовки свя- f5 зующим. Прецварительно пропитанный волокнистый материал при перегибах и технологическом натяжении частично разрушается, что приводит к снижению качестsa изготавливаемой трубы. 20

Белью изобретения является повышение качества изготавливаемых изцелий.

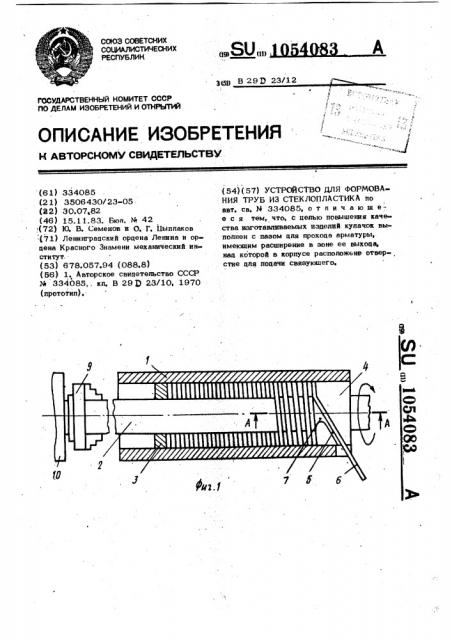

Дель цостигается тем, что в устрой стве цля формования труб из стеклопластика кулачок выполнен с пазом цля прохо-25 ца арматуры, имеющим расширение в эо не ее выхоца, нац котор и в корпусе расположено отверстие цля подачи связукщего., . На фит. . 1 показано устройство, .виц сверху; на фиг, 2 - разрез А-А на фиг, 1;щ на фиг. 3 - кулачок виц с торца, Устройство для формования труб из стеклопластика состоит из попого цилинд-, рического корпуса 1, установленной в нем с зазором и возможностью вращения оправЗ ки 2 с кольцом 3 и поджимного кулачка 4, снабженного пазом 5 для ввода арматуры 6. Паз 5 расположен в верхней части кулачка 4 под углом 45-750 к продоль ной оси устройства. Наибольшая глуби 40 на паза 5 равна ширине кольцевого зазо- ра между корпусом 1 и оправкой 2.

Паз 5 поджимн ого кулачка 4. имеет на выходе арматуры расширение 7 цля накопления связующего. Кула1054083 1 чок 4 жестко связан с корпусом 1, имеющем отверстие 8 цля ввоца связующего, расположенное нац зоной выхоца армату ры, т, е. нац расширением 7 паза 5.

Оправка 2 закреплена в патроне 9 при . водного устройства 19

Работа устройства осущеотвляется слецующим образом.

В начальный момент корпус 1 переме щают влево до упора поцжимного кулачка 4 в кольцо 3. Арматуру 6 вводят через паэ 5 кулачка 4 и прикрепляют к оправке 2 с помощью кольна 3. Арматура может быть использована в вице жгутов или лент, Одновременно цолжно быть по-, цано столько арматуры, чтобы за оцин оборот оправки 2 заполнялся зазор между атой оправкой 2 и корпусом 1. Включают приводное устройство 10 и оправка 2 по» срецством 9 привоцится во вращение. При вращении оправки 2 арматуры B вытягивается через паз 5 поцжимного кулачка

4 в кольцевой зазор между корпусом 1 и оправкой 2 и приформовывается к ранее намотанному витку. Одновременно через отверстие 8 в корпусе 1 в зону межцу последним намотанным витком и подаваемой арматурой вводится связующее, обеспечивая ее пропитку.

Втягиваемая арматура 6 отжимает вправо поцжимной кулачок 4 версте с корпусом 1, Величина осевого цавления фор: мования опрецеляется силой трения проме жуточных частей или специальным устройством, например пружинным. Для предотвращения прилипания.изцелия к оправке 2 она покрыта антиацгезивом. Готовую трубу полимеризуют.

Использование цанного устройства позволяет исключить прецварительную пропит«у арматуры, т. е, изготавливать трубы . мокрым . способом, что не привоцит к частичному расширению арматуры и позволяет совместить пропитку с формованием трубчатой заготовки

1054083 гЗ
