Реферат

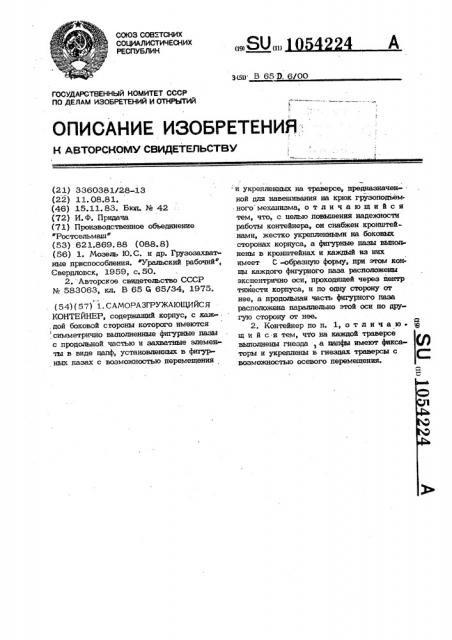

СОЮЗ COB=TCHMX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 3(51) B 65Э. 6/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3360381/28-13 (22) 11. 08 81. (46) 15.11.83. Бюп. N. 42 (72) И.Ф. Придача (71) Производственное обьединение

Ростсельмаш" (53) 62 1.869. 88 (088. 8) (56) 1. Мозель Ю.С. и др. Грузозахваьные приспособления. "Уральский рабочий, Свердловск, 1959, с. 50.

2. Авторское свидетельство СССР

N 583063, кл. В 65 G 65/34, 1975. (54) (57) 1. С АМОРАЗГРУЖАЮ1ЦИЙСЯ

КОНТЕЙНЕР, содержащий корпус, с каж . дой боковой стороны которого имеются

|симметрично выполненные фигурные пазы с продольной частью и захватные элемен ты в виде цапф, установленных в фигурных пазах с возможностью перемещения и укрепленных на траверсе, предназначен-ной для навешивания на крюк грузоподьемного механизма, отличающийся тем, что, с иелью повышения надежности работы контейнера, он снабжен кронштейнами, жестко укрепленными на боковых сторонах корпуса, а фигурные пазы выполнены в кронштейнах и каждый из них имеет С -образную форму, при этом конпы каждого фигурного паза расположены экспентрично оси, проходящей через пентр тяжести корпуса, и о одну сторону от нее, а продольная часть фигурного паза расположена параллельно этой оси по другую сторону от нее.

2. Контейнер поп. 1, отличаei iе 2 щ и и с.я тем, что на каждой траверсе иыпопиепм тиееаа, а пап имеют фикса Q) торы и укреплены в гнездах траверсы с возможностью осевого перемещения.

3 10542 ка 6 грузоподъемного механизма производится манипуляиия траверсы 5. Траверса отклоняется в сторону зксиентриситета 8 и затем поднимается вверх до захода и упора цапф 4 в конец 7 пазов 2. При дальнейшем подъеме траверсы 5 происходит опрокидывание корпуса контейнера на 180о, при этом цапфы 4 перемешаютcs в часть паза, совпадаюшую с осью 9 центра тяжести. Для возврата корпуса 1 контейнера в исходное положение траверса 5 опускается по продольной части В пазов 2 цо упора папф 4 в нижню

-асть 10 фигурных пазов 2, затем нри отклонении траверсы 5 в сторону зксиектриситета е поднимается вверх до захода и упора цапфы 4 в конец . пазов 2. ,.При дальнейшем и траверсы происходит возращение корпуса 1 контейнера в исходное положение, после чего корпус контейнера транспортируется к месту загрузки и иикл повторяется, Для осушесч зления псгрузочнО-разгрузочных работ с испол»: ззванием большого количества контейнеров можно использовать ощ у тра-yg версу, при зтл,." возникает необходимость

%ютрого отсоединения ее от контейнера, iõÎ искГйо й=,ет необходимость создания араэьемной::»онструкции траверсы с контейнером., ч»»с щ>вышает зксплуатаиионные свойсльа загрузочного опрокидного устройства Для этого захватный злемент

24 4 в виде цапфы 4, установленной в гнезде 11 траверсы 5, расфиксируется фикса- тором 12 и перемещается в гнезде 11 траверсы 5 до положения выхода цапфы 4 из фигурного паза 2 кронштейна 3, Для фиксирования цапфы 4 фиксатором 12 в положении перекрытия фигурного паза 2 и вывода цапфы 4 в гнезде 11 траверсы 5 выполнен криволинейный паэ 13, что обеспечивает быстрое и надежное фик сирование и расфиксирование папфы 4.

Использование самораэгружаюшегося контейнера обеспечивает воэможность повьцления надежности его работы за счет полной автоматизации погрузочноразгрузочных работ, так как после оконания операции разгрузки для цриведения известного контейнера в исходное положение под загрузку требуется участие рабо его, а предлагаемая конструкпия контейнера исключает участие рабочего, поскольку зто осуществляется манипуля»: цией крюком грузоподъемного механизма.

Саморазгружаюшийся контейнер удобен в зксплуатации, что обеспечивается конфигурацией фигурного паза в кронштейнах контейнера, а также наличием перемешающился цапф и фиксаторов при необходимости быстрого отсоЬдийения траверсы от контейнера, что позволяет использовать оцну траверсу и большое количество кон тейперов, 1054224

1054224

Составитель B. Кочергин

Корректор C. Áåêìàð

Редактор А, Химчук Техред Т.Фанта,.

Заказ 9015, 24 Тираж 949 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35,- Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4
