Гравитационный многоярусный стеллаж для хранения штучных грузов

Гравитационный многоярусный стеллаж для хранения штучных грузов

Иллюстрации

Показать все

Реферат



ГРАВИТАЦИОННЫЙ МНОГО . СТЕЛЛАЖ ДЛЯ ХРАНЕНИЯ ШТУЧНЫХ ГРУЗОВ,, преимушественно цил1Шдр,гч;еских5 по авт. св. № 654503, отличающийся тем, что, с цепью повышения удобства эксплуатапии каждая выдви адая рама снабжена RBiynneчим рычагом, закрепленным на ее взаимодействующем с первым грузом конце с возможностью взаимодействия конца одного его плеча с осью порсьемноonycivHbDc упоров и с возможностью раопояожегшя другого его плеча над рамой, при siOM отогнутые вш13 -учартки прор& зей рамы расположены перпендикулярно , продольным участкам, -а соответствующме yiiacTKH KpHBonHHeiiHHX прорезей на правяяющих пара,ллельно упомянутым,.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУЬЛИН

В 65С 1/08

ГОСУДАРСТ6ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАЕМ ИЗОВРЕТЕНИй И ОТНРЫТИй

: (61) 654503 (21) 3342202/27-11 (22) 30.09.81 (46) 15. 11.83. Бюл. М 42 (72) A. E. Кадемик, Г.А. Мухин и И.М. Горенштейн (71) Ждановский филиал Украинского государственного института по проектированию металлургических заводов (53) 621. 869 (088. 8) (56) 1. Авторское свидетельство СССР

% 654503, кл. В 65 Я 1/08, 1976 (прототип). (54) (57) ГРАВИТАЦИОННЫЙ МНОГО, ЯРУСНЫЙ СТЕЛЛАЖ ЛЛЯ ХРАНЕНИЯ

am>

ШТУЧНЫХ ГРУЗОВ, преимущественно цилиндрических, по авт. св. Ж 654503, отличающийся тем, что, с целью повышения удобства эксплуатации, каждая выдвижная рама снабжена двуплечим рычагом, шарнирно закрепленным на ее взаимодействуюшем с perm грузом конце с возможностью взаимодействия кон ца одного его плеча с осью подъемно опускхых упоров и с возможностью рас положения ppyYY)pc Gl o пле над рамой, при "=:л:м отогнутые вниз. участки проре зей рамы расположены перпендикулярно продопьным у ысткащ, а соответствую щп-.. у астки криволнней .них прорезей направляюьцих - параллельно упомянутым. щ

Я 10542

Изобретение относится к складскому хозяйству, в частности к гравитационньгм стеллажам, и может быть использовано для поштучной выдачи штучных грузов из многоярусных стеллажей. S

По основному авт. св. И 654503 известен гравитационный многоярусный стеллаж для хранения штучных грузов, преимущественно цилиндрических, содержащий каркас с закрепленными на нем 1О направляющими для грузов и соединенные с направляющими со стороны разгрузки грузов выдвиэкные рамы, в боковых балках каждой выдвижной рамы выполнены продольные прорези с отогнутыми вниз со стороны разгрузки участками, в направляющих выполнены криволинейные прорези, причем к направляющим шв.р-. нирно прикреплены подъемно-опускные упоры для грузов, связанные друг с 3Q другом осью, концы которой установлены в прорезях направляющих и выдвижной рамы 1 g .

Недостатком указанной конструкции является то, что не всегда удается свое 2 временно o ãñå÷ü первый груз, так как при выдвижении рамы ось первоначально

Перемещается в отогнугых участках прорезей и направляющих стегаижа, а грузы могут перекатиться вперед до отсекания их упором. Кроме того, ось упора може" заклиниться э участках прорезей, поскольку с ней пе взаимодействует какой=либо дополнительный толкатель, Все это снижает удобство эксплуатации, Цель изооретения — повышение удоб,35 ства эксплуатации.

Ые ь достигается тем, что в гравитационном многоярусном стеллаже для хранения штучных грузов, преимущественно

4О цилиндрических, кв,ждая выдвижная рама снабжена двуплечим рь чагом, шарнирно закреплекным на ее взаимодействующем с первым грузом конце с возможностью взаимодействия конца одного его плеча

45 с осью подъемно-опусккых упоров и с возможностью расположения другого его плеча над рамой, при "-том отогнутые вниз участки прорезей рамы расположень: перпендикулярно продольным участкам, а соответствующие участки криволинейных

50 прорезей направлиощих - параллельно упо мянутым.

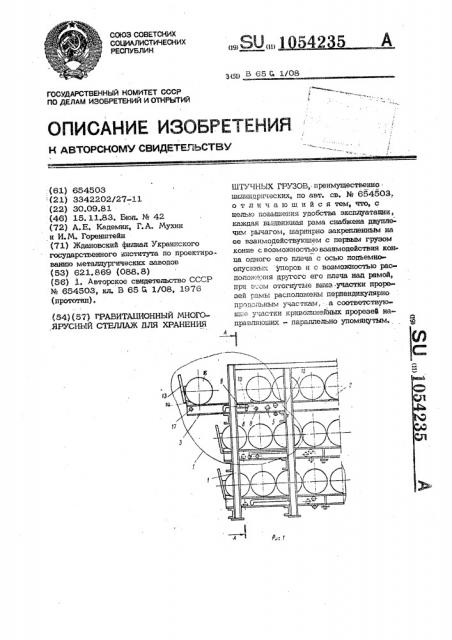

На фиг. 1 изображен предлагаемый гравитационнйй стеллаж, общий вид; па фиг. 2 - разрез A-А на фиг. 1; на фиг. 3 — узел 7 на фиг. 1; на фиг. 4вид Б HQ фиг. 3; HG фиг. 5 - разрез

B-B на фиг. 3; на фиг. 6 — peeped

35 2

1 -1 на фиг, 3, на фиг. 7 — разрез .О.-Д на фиг. 3.

Стеллаж содержит каркас 1 с направляющими 2, с которыми соединена выдвижная рама 3 с боковыми балыми 4, имеющими ролики 5 для перемещения по направляющим 2 стеллажа, B подъемноопускные упоры 6 с уступами 7.

В боковых балках 4 рамы 3 выполнены продольные прорези 8 с отогнутыми вниз участками.

Упоры 6 закреплены в направляющих 2 стеллажа с помощью шарниров 9, которые явлпотся осями поворота. Между собой упоры 6 соединены поперечной ось;о 10, концы которой установлены в прорезях 8.

В направляющих 2 стеллажа выполнены криво..ьинейные прорези 11, совпадакяцие по форме с отогнутыми вниз участками прорезей 8 боковых балок 4. Такая конструкция обеспечивает возможность перемещения поперечной оси 10 относительно прорезей 8.

Рама 3 имеет ограничитель хода 12, ручку 13 и выступ 14. Б направляющих 2 рамы стеллажа выполнены. окна 17 для уступов 7 упоров 6, На направляюгцих 2

< и раме 3 располагаются грузы 16.- РучКа 13 соединена с помощью шарнира 17 с рамой 3 и вьщолнена в виде двугглечего

1эьгчага, один онец которсго расположен над рамой 3, а второй конец 18 ыаимо:действует с осью 10.

Ро;:гики 5 жестко с возможностью вра щения установлены в боковых батжах 4.

Концы боковых багок 4 жестко ссе.,инены друг с другом при помощи соединительной оси 19.

Ролик 5 прикреплен к боковым балкам 4 с помощью оси 20.

Верх боковых балок 4. и направляю" ших 2 снабжен деревянными накладками 21. Из шести роликов 5 два ролика играют играют роль контрроликов.

Отогнутые вниз участки прорезей в боковых балках рамы и направляютщ х стеллажа расположены перпендикулярно . продольньп.ы прорезям 8.

Работает стеллаж следую цим с бразом.

H,исходном положении цилиндм|ческие грузы 16 ":эасполагаются на направляющих 2 и раме 3 . Первый груз, расположенный на раме 3, с одной стороны упирается в выступ 14 рамы 3, à с другой стороны коцтактирует со следующим изделием этого ряда стеллажа. Уступы 7 упбров 6 находятся ниже верхнего уровня направляющих 2 рамы 3 стеллажа, 3 1054235 4 а ось 10 располагается в нижней части мешается в продольных участках и рекриволинейных участков прорезей 8 и 11. зей B. прореДля поштучной выдачи грузов, напри- Далее раму 3 освобождают от груза мер из верхнего ряда стеллажа, ручку 13 и вдвигают в стеллаж. При этом ось 10 выполненную в виде двуплечего рычага, > поворотных упоров 6 первоначально скощ тянут в сторону выдвижения рамы 3. зит в продольньм участках прорези 8, Ручка 13 поворачивается в шарнире 17 а в конде - в отогнутых, вниз (верти . и вторым конном 18 перемешает ось 10 кальных) участках и прорезях 11. При в отогнутых (вертикальных)участках про- вдвигании рамы 3 поворачивают ручку 13 резей в боковых балках 4 рамы 3 и в 1р в шарнире 17, второй конед 18 опуска направляющих 2 стеллажа, в результате ется, а упоры 6 под действием гравита чего упоры 6 поворачиваются в шарни- иионных сил поворачиваются в шарнире 9 рах 9. Вследствие этого уступы 7 упо- вниз, их уступы 7 утапливаются в ок ров 6 заходят в окна 15 и устанавливают- на 15, не препятствуя скатыванию груся выше направляющих 2, отсекая тем,g зов 16 на порожнюю раму 3. самым первый груз 16 от осталькых, при- B дальнейшем пнкл работы повторяет чем выдвижная рама 3 находится в покое. ся.

При дальнейшем воздействии на руч- Изобретение позволяет по сравнению ку 13 выдвигают раму 3 из габарита с основным повысить удобство экснлуатате ллажа 4 ции, так как позволяет уменьшить уси

При этом ролики 5 рамы 3 перемеша- лие необходимое для выдвигания рамы ются в направляющих 2, а ось 10 пере- оператором.

1084238

1054235

i064238

Тираж 949 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-38, Раушская наб., д. 4/5

Заказ 9015/24

Филиал ППП Патент ", r. Ужгород, ул. Проектная, 4

Составитегп Г. Сарычева

Редактор Л. Авраменко Техред Т.Фанта Корректор.С. Шекмар
