Устройство для дозированной подачи сыпучих материалов в пневмотранспортный трубопровод

Устройство для дозированной подачи сыпучих материалов в пневмотранспортный трубопровод

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ДОЗИРОВАННОЙ ПОДАЧИ СЫПУЧИХ МАТЕРИАЛОВ В ПНЕВМОТРАНСПОРТНЫЙ ТРУБОПРОВОД , содержащее установленные соосно одна в другой с возможностью их i (Л Фг//. / сообщения камеру с патрубком для подачи дозирующего потока рабочего агента, камеру с патрубком для подачи материала, камеру с патрубком для подачи транспортирующего потока рабочего агента и размещенный Б последней транспортный трубопровод , отличающееся-тем, что, с целью увеличения срока службы, оно снабжено по крайней мере двумя патрубками разного диаметра, соосно установленными на начальном участке транспортного трубопровода , причем патрубок меньщего диаметра верхним концом размещен внутри патрубка больщего диаметра. -/J Т аН ЛОрГ771//) -I {уге/ а 9 - 4оз1/ру € щг/и /7о/77е /с

COlO3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК -: ЯfP, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ортируюц иф

s огг юа

Я03У ЭЦЮЩиу олго оголю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3416827/ 27-11 (22) 31.03.82 (46) 15.11.83. Бюл. № 42 (72) Ж. Ф. Галимов (71) Уфимский нефтяной институт (53) 621.867.8? (088.8) (56) 1. Авторское свидетельство СССР № 398479, кл. В 65 G 53/14, 1971 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ДОЗИРОВАННОЙ ПОДАЧИ СЫПУЧИХ МАТЕРИАЛОВ В ПНЕВМОТРАНСПОРТНЫИ" ТРУБОПРОВОД, содержащее установленные соосно одна в другой с возможностью их

„„Я0„„1 4242 А

З(50 В 65 G 53 14 В 65 G 53 40 сообщения камеру с патрубком для подачи дозирующего потока рабочего агента, камеру с патрубком для подачи материала, камеру с патрубком для подачи транспортирующего потока рабочего агента и размещенный в последней транспортный трубопровод, отличающееся тем, что, с целью увеличения срока службы, оно снабжено по крайней мере двумя патрубками разного диаметра, соосно установленными на начальном участке транспортного трубопровода, причем патрубок меньшего диаметра верхним концом размещен внутри патрубка большего диаметра.

1054242

Изобр«. -нпе относится к пневматическому трансtloðòèðoâàíèí сыпучих материалов, в частности к устройствам для осуществления вертикального пневмотранспорта сыпучих материалов с низкой концентрацией и изменяющейся подачей.

Известно устройство для дозированной подачи сыпучих материалов в пневмотранспортный трубопровод, содержащее установленные соосно одна в другой с возможностью их сообщения камеру с патрубком для подачи дозирующего потока рабочего агента, камеру с патрубком для подачи -материала, камеру с патрубком для подачи транспортирующего потока рабочего агента и размещенный в последней транспортный трубопровод (1).

Недостатком данного устройства является небольшой срок службы, обусловленный тем, что начальный участок транспортного трубопровода, размещенный в камере с патрубком для подачи транспортирующего агента усиленно истирается в процессе работы. Причина истирания заключается в большом угле атаки частицами сыпучего материала стенок трубы.

Цель изобретения — увеличение срока службы.

Данная цель достигается тем, что устройство для дозированной подачи сыпучих материалов в пневмотранспортный трубопровод, содержащее установленные соосно одна в другой с возможностью их сообщения камеру с патрубком для подачи дозирующего пото" à рабочего агента, камеру с патрубком для подачи материала, камеру с патрубком для подачи транспортирующего потока рабочего агента и размеще:tный в последней транспортный труоопровод, снабжено по крайней мере двумя патрубками разного диаметра, соос»о установленными на начальном участке транспортного трубопровода, причем патрубок меньшего диаметра верхним концом размещен внутри патрубка большего диаметра.

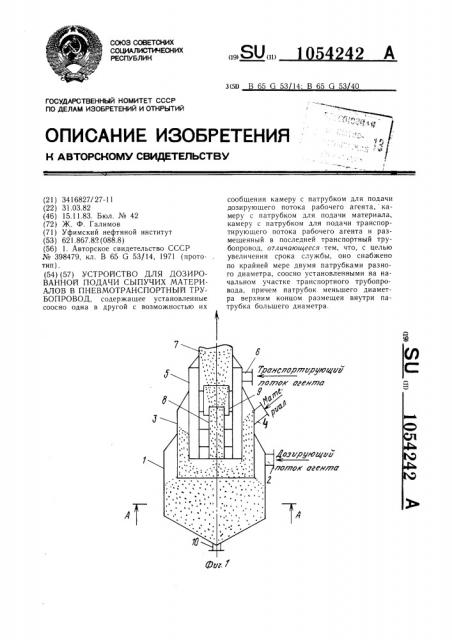

На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 разрез Л-А на фиг. 1.

Устройство содержит установленные соосно одна в другой с возможностью их сообгцения камеру 1 с патрубком 2 для подачи дозирующего lloTQKB рабочего агента, камеру 3 с патрубком 4 для подачи материала, камеру 5 с патрубком 6 для подачи транспортируюгцего потока рабочего агента и размещенный в камере 5 транспортный трубопровод 7. На начальном участке транспортного трубопровода соосно установлено по крайней мере два патрубка разного диаметра, причем патрубок 8 меньшего диа10 метра верхним концом размещен внутри патрубка 9 большего диаметра. В нижней части камеры 1 установлен дренажный штуцер 10.

Устройство работает следующим образом.

Сыпучий материал поступает в камеру

3 по патрубку 4 и подхватывается потоком транспортирующего агента, выходящим из межтрубного пространства, куда он подается по патрубку 6. Захват и транспорт частиц сыпучего материала агентом происходит в момент его входа в трубопровод 7 с изменением направления на 180". Дозирующий поток агента, поступающий в àïïàрат по патрубку 2, попадает в кольцевой зазор, образованный корпусами камеры 3 и камеры 1. При своем движении из зазора к трубопроводу 7 он увлекает материал и подает его к началу трубопровода 7 на подхват тра нспортирующим потоком. Изменением количества дозирукнцего потока зО соответственно регулируются производительность устройства, т.е, выполняется его дозирующая функция.

Образующаяся таким образом аэросмесь далее поступает в транспортный трубопровод 7 через патрубки 8 и 9, и, постепенно расширяясь, движется вверх по тру35 бопроводу 7. Часть транспортируюгцего потока агента проходит в трубопровод 7 через два кольцевых зазора, образованных патрубками 8 и 9, и создает буферные струи, последовательно отжимающие от стенок

40 трубопровода 7 расширяющийся поток аэросмеси, и тем самым уменьшает до минимума угол атаки.

Предлагаемая конструкция устройства позволяет увеличить срок службы между ремонтами.

1054242
